دانلود شبیه سازی مقاله آمپلی فایر نویز پایین فلت گین برای گیرنده بی سیم 1.8 تا 4 گیگاهرتزی

شبیه سازی تقویت کننده نویز پایین در ADS

«کمیسیون ارتباطات فدرال»، استفاده از فنآوری UWB برای کاربردهای تجاری در دامنه فرکانسی 3.1-10.6 GHz بدون مجوز را تایید کرد. فنآوریهای UWB، یک گزینه ایده آل برای بسیاری از کاربردها می باشد، بخاطر اینکه براساس ارسال و دریافت قطارهای پالس های کوتاه که توان بسیار کم دارند، می تواند به دقت تفکیک زمانی و فضایی بسیار خوبی دست پیدا کند. به این دلیل، استفاده از تقویت کننده های کم نویز (LNA ها) در سیستم های UWB نیاز به بهره خطی زیاد و «شکل نویز کم» که در شرایط بایاس DC کم، در یک باند عریض جهت تقویت سیگنال ضعیف دریافت شده توسط آنتن، دارند. یک تقویت کننده نویز پایین (LNA)، اولین بلوک در مسیر گیرنده یک سیستم بی سیم می باشد که هدف اصلی استفاده از آن، دستیابی به بهره زیاد و «شکل نویز کم»، می باشد. در ورودی LNA، یک امپدانس عمومی 50 اهم، مورد ملاحظه قرار می گیرد. توپولوژی فیدبک سری و فنآوریهای Agilent، گزینه های خوبی برای کاهش شکل نویز و افزایش حداکثر بهره توان حاصله از یک دستگاه اکتیو می باشد. برای برآورده کردن این الزامات، این پروژه یک LNA فیدبک دو مرحله ای UWB با دامنه 1.8-4 GHz در فنآوری GaAs MESFET ATF-10136 را معرفی می کند. در این پروژه، یک LNA باند فوق عریض در دامنه 1.8 تا 4 گیگاهرتز در فنآوری GaAs MOSFET ATF-10136 را با استفاده از یک فنآوری فیدبک سری بهینه شده براساس یک تقویت کننده تک مرحله ای و یک شبکه انطباق LC پهن باند π شکل را ارائه می دهیم. LNA، بوسیله شبیه سازهای ADS و ANSOFT Designer شبیه سازی و مقایسه شدند تا به یک شکل نویز کمتر از 3 dB در فرکانس 1.8 GHz و 1.5 dB در فرکانس 4 GHz و بهره ثابت 10 dB در باند فرکانسی 1.8~4 GHz دست یافته شود.

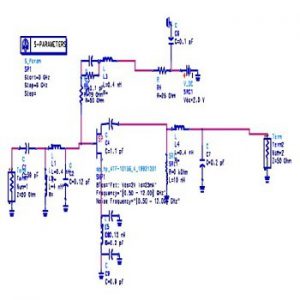

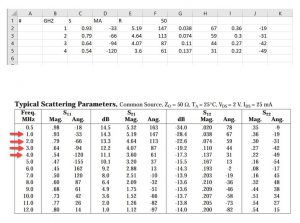

این شبیه سازی در محیط نرم افزار ADS انجام شده و توضیحات مربوط به آن نیز در یک فایل گزارشکار، ارائه شده است. در ادامه، تعدادی از تصاویر مربوط به شبیه سازی و گزارشکار، قرار داده شده اند:
