دانلود مقاله شبیه سازی دو سلول فتوولتائیکی در سیمولینک متلب

شبیه سازی سلول فتوولتائیکی در متلب

انرژی خورشیدی فتوولتائیک، یک منبع انرژی پاک و تجدیدپذیر با عمر مفید طولانی و قابلیت اطمینان زیاد است. اما بخاطر هزینه زیاد و بازده کم، سهم انرژی آن کمتر از منابع انرژی دیگر است. بنابراین، داشتن مدل های موثر و انعطاف پذیر، برای اینکه قادر شوید دستکاری آسان داده های معین (برای مثال، تابش و دما) را انجام دهید، بررسی می کنیم که چگونه بازده و عملکرد آنرا به حداکثر ممکن برسانیم. استفاده از این مدل های ساده، دقت کافی برای تحلیل رفتار پیل خورشیدی فراهم می کند و ثابت کرده است که در اکثر زمینه ها موثر می باشد. پیل های خورشیدی، انرژی خورشیدی را به انرژی الکتریکی تبدیل می کنند. این پدیده در موادی رخ می دهد که خاصیت استخراج فوتون و ساطع کردن الکترون دارند. ماده اصلی استفاده شده در صنعت فتوولتائیک، سیلیکان است. اما، پژوهش های بسیاری هستند که موادی برای جایگزینی یا مکمل کردن سیلیکان جهت بهبود بازده تبدیل، پیدا کنند. اصول فیزیکی حاکم بر رفتار یک پیل فتوولتائیک، را می توان براساس یک پیوند p-n یک ماده نیمه رسانای حساس به نور خورشیدی، تبیین کرد، یعنی رفتار الکتریکی یک پیل PV، اساساً رفتار یک دیود است. پیل خورشیدی ایده آل را از جنبه نظری می توان به صورت یک منبع جریان پاد موازی با یک دیود، مدل سازی نمود. جریان مستقیم تولید شده وقتی که سلول در معرض نور تغییر می گیرد، تغییر خطی با تابش خورشیدی می کند. برای بهبود سازی این مدل، اثرات یک مقاومت موازی و یک مقاومت سری را شامل می کنیم.

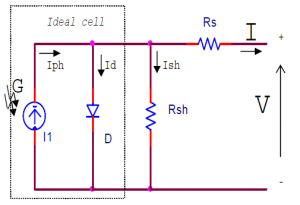

در شکل زیر، مدار معادل ماژول های PV نشان داده شده است:

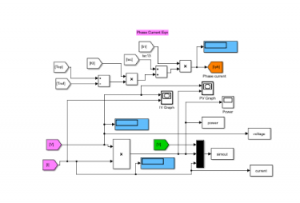

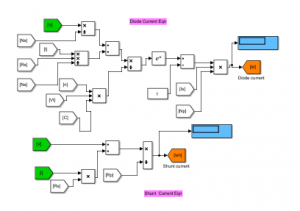

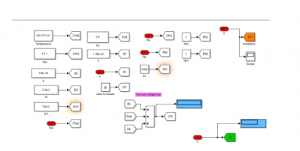

این پروژه در محیط سیمولینک متلب انجام شده و در ادامه، بخشی از محیط شبیه سازی  نشان داده شده است:
