دانلود شبیه سازی مقاله مبدل AC / DC سه سطحی آبشاری

مبدل AC / DC آبشاری

در سال های اخیر، مبدل های ac-ac، در حوزه های صنعتی مختلف، استفاده گسترده ای داشته اند. اما، پژوهش های اخیر در مورد فنآوری مبدل ac-ac عمدتاً بر مبدل های ac-ac دو سطحی و مبدل های ac-ac چند سطحی نوع ac-dc-ac، تمرکز کرده اند. نوع اولی، شامل مبدل های ac-ac با ایزولاسیون الکتریکی است و مبدل های بدون هرگونه ایزولاسیون الکتریکی، مانند چاپرها (choppers)، مبدل های چرخه ای (سیکلوکانورتورهای) کنترل شده با فاز تریستور یا مبدل های ماتریسی می باشند. نوع دوم، شامل مبدل های ac-ac بدون ایزولاسیون الکتریکی و همچنین مبدل های دارای ایزولاسیون الکتریکی فرکانس کم یا متوسط می باشند. امروزه، مبدل های ac-ac نه تنها برای کاربردهای فشار ضعیف بلکه همچنین برای ورودی فشار قوی، لازم می باشند. در این زمینه ها، یک روش چندسطحی برای کاهش ولتاژ دو سر کلیدهای قدرت، همراه با بهبود ولتاژ خروجی، موثر است. ابتدا یک روش چند سطحی در اینورترها پیشنهاد شد و سپس مبدل ها و یکسوسازهای dc-dc، توسعه یافت. تاکنون، یک روش چندسطحی استفاده شده در مبدل های ac-ac، عمدتاً به مبدل های ac-ac نوع ac-dc-ac ، که معایب بسیاری مانند مراحل توان بیشتر، پخش توان یک طرفه، ضریب توان ورودی کم و تطبیق پذیری ضعیف به بارهای دیگر، دارند، محدود می باشند. بنابراین، یک مبدل مستقیم ac-ac سه سطحی (TL) آبشاری، برای بهبود مبدل های ac-ac چندسطحی، پیشنهاد شده است. این پروژه، یک خانواده نوین از مبدل های مستقیم ac-ac TL آبشاری، براساس سلول های کلید ac را پیشنهاد می دهد. برای دستیابی به یک تبدیل ac-ac TL مطمئن، استراتژی کنترل بازخورد ولتاژ گذرای دوبل نیز ارائه می شود. مبدل های پیشنهادی در این پروژه، تبدیل توان تک سطحی (LFAC-LFAC جریان متناوب فرکانس پایین)، پخش توان دو طرفه و ضریب توان ورودی بالاتر در مقایسه با مبدل های ac-ac TL نوع ac-dc-ac دارند. علاوه بر آن، مبدل ها، ولتاژ کمتری دو سر کلیدهای قدرت در مقایسه با مبدل های ac-ac دو سطحی دارند. این مبدل ها جهت استفاده برروی نوع جدیدی از منبع تغذیه سینوسی تنظیم شده، ترانسفورماتور الکترونیک و رگولاتور ac در نظر گرفته شده اند که در آنها پخش توان ورودی (خروجی) فشار قوی و یا دو طرفه، لازم می باشند.

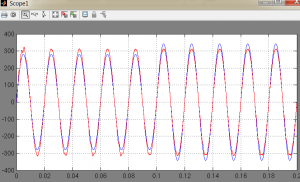

این شبیه سازی با استفاده از نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تصاویر مربوط به خروجی های آن قرار داده شده است:
