دانلود شبیه سازی مقاله مدلسازی درایو موتور سنکرون مغناطیس دائم بر اساس مدولاسیون عرض پالس بردار فضایی

مدلسازی درایو موتور سنکرون

در سال های گذشته، موتور سنکرون آهنربای دائمی (PMSM) به دلیل ویژگی هایی از قبیل راندمان بالا، گشتاور بالا، قدرت زیاد، حجم کم و کنترل دقیق سرعت بیشتر مورد توجه قرار گرفته است. این موتورهای سنکرون آهنربای دائمی در مواردی از قبیل صنایع شیمیایی، کارخانجات بافت پارچه، صنایع شیشه، سیستم های حمل و نقل، لوازم الکتریکی خانگی، موتورهای کشتی، اتوماسیون رباتیک و پله های برقی مورد استفاده قرار گرفته اند. روش های مختلف کنترل سرعت مانند کنترل V/f ، کنترل میدانی و کنترل مستقیم گشتاور بیشتر برای کنترل سرعت موتورهای سنکرون آهنربای دائمی به کار می روند.

کل سیستم درایو با استفاده از متلب/سیمولینک شبیه سازی شده است. با شروع معادلات موتور، یک مدل برای PMSM در سیمولینک و همچنین مدل هایی برای ژنراتور سیگنال SVPWM ، اینورتر 2 سطحی، کنترل کنندهPI ، تبدیل های پارک و MRAS ساخته شده است. نتایج شبیه سازی، پاسخ خوب مدل را در هنگام ردیابی سرعت تعیین شده نشان می دهند. نتایج شبیه سازی ثابت کرده است که مدولاسیون بردار فضائی پهنای پالس بر اساس کنترل درایو موتور سنکرون آهنربای دائمی و با استفاده از MRAS برای کنترل گشتاور، سرعت و موقعیت کنترل PMSM دارای عملکرد خوبی می باشد. نتایج به دست آمده نشان می دهد که بر اساس رویکرد MRAS استراتژی کنترل SVPWM می تواند با موفقیت و هزینه کم برای درایوهای PMSM  مورد استفاده قرار گیرد.

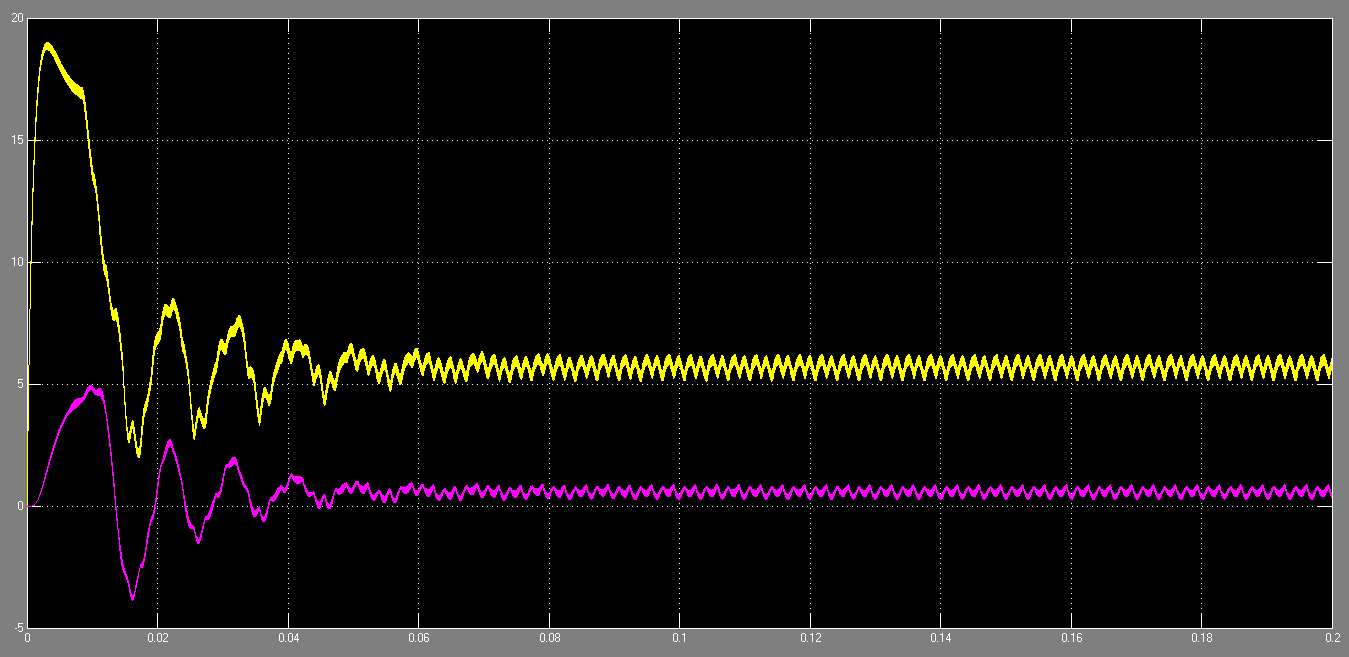

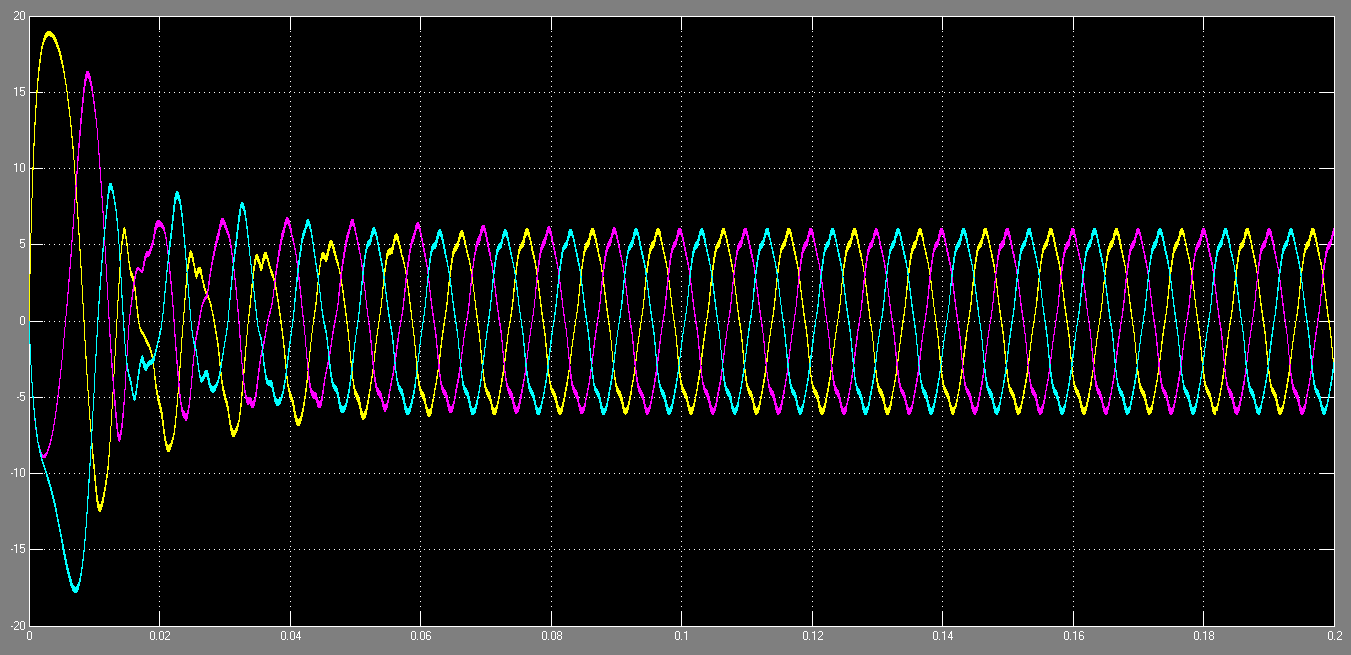

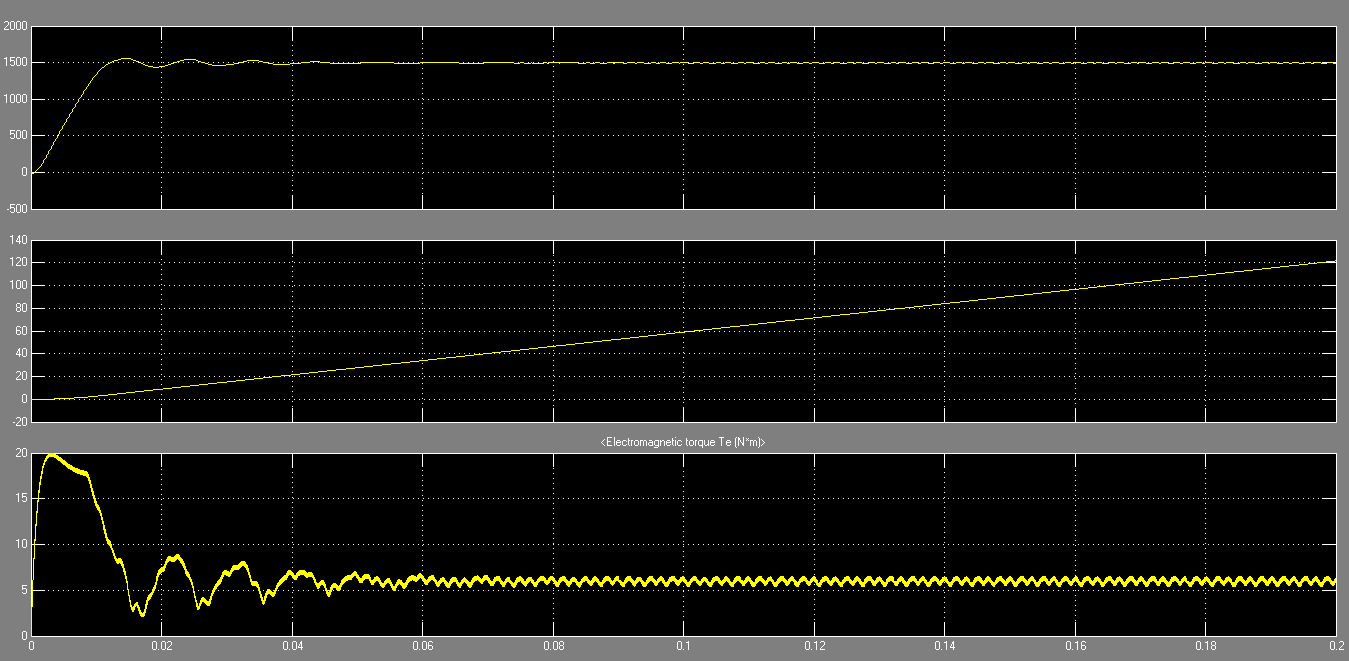

این شبیه سازی در محیط سیمولینک متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به خروجی های شبیه سازی قرار داده شده است:
