دانلود پاورپوینت آشنایی با ابزارها و سیستم های اندازه گیری دقیق

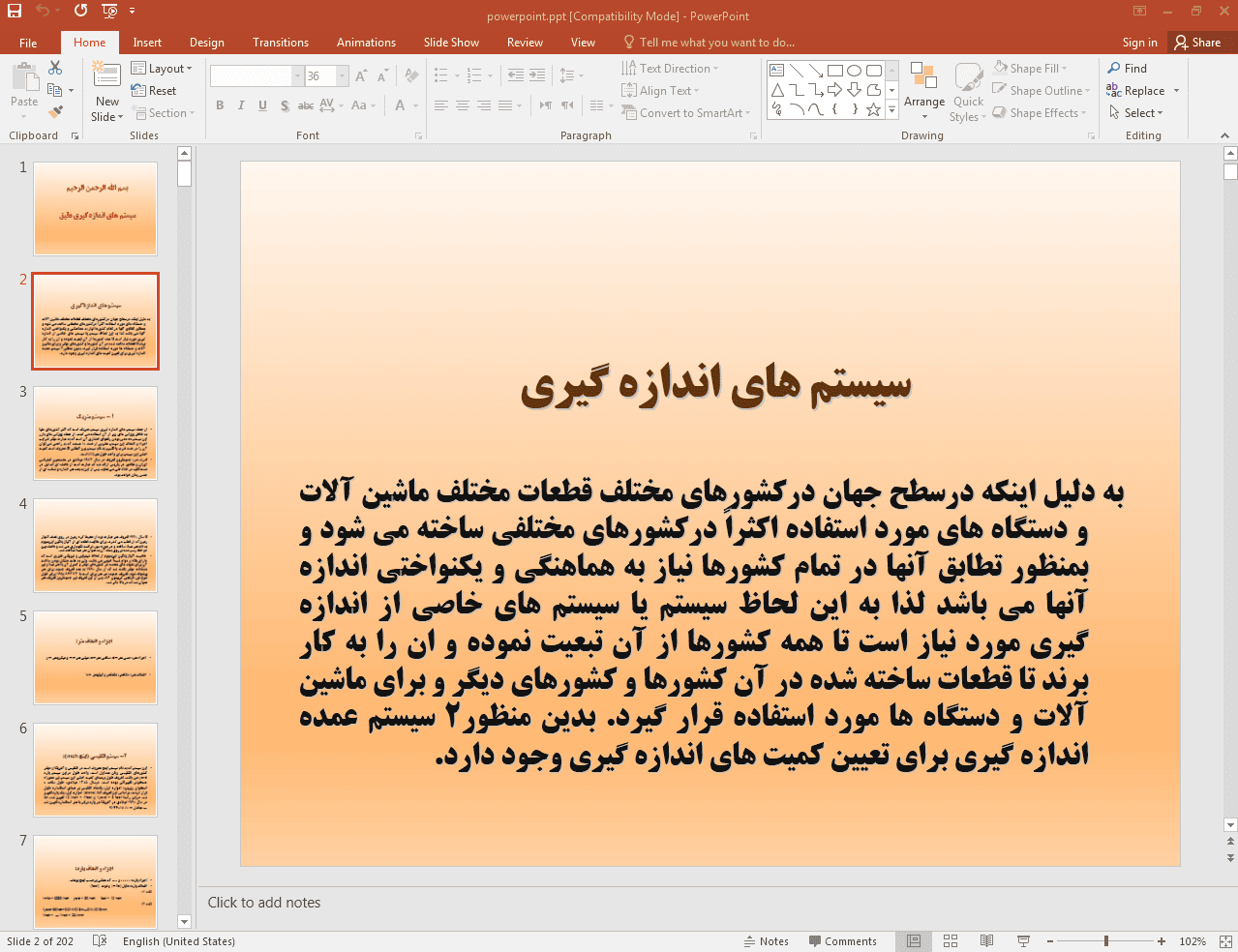

سیستم های اندازه گیری بر مبنای واحدهای مشخص و پذیرفته شده عمل می‌کنند. در سیستم متریک (SI) که رایج‌ترین سیستم اندازه گیری در جهان است، واحد اصلی طول، متر می‌باشد. متر دارای اجزاء و اضعاف مختلفی است که برای اندازه گیری طول‌های کوچکتر یا بزرگتر به کار می‌روند. اجزاء متر شامل دسی‌متر (یک‌دهم متر)، سانتی‌متر (یک‌صدم متر) و میلی‌متر (یک‌هزارم متر) و میکرومتر (یک میلیونیم متر) و نانومتر (یک میلیاردم متر) هستند. اضعاف متر نیز شامل دکامتر (ده متر)، هکتومتر (صد متر) و کیلومتر (هزار متر) می‌شوند. در مقابل، سیستم اندازه گیری انگلیسی یا امپریال از واحد یارد برای طول استفاده می‌کند. یارد نیز دارای اجزاء و اضعاف خاص خود است؛ برای مثال، اینچ (یک سی و ششم یارد)، فوت (یک سوم یارد) از اجزاء آن و مایل (هزار و هفتصد و شصت یارد) از اضعاف آن به شمار می‌روند. لازم به ذکر است که استانداردهای اندازه گیری، مبنایی برای صحت و دقت اندازه گیری‌ها فراهم می‌کنند. این استانداردها می‌توانند در سطح بین‌المللی (مانند استانداردهای SI)، ملی یا سازمانی تعریف شوند و اطمینان حاصل می‌کنند که ابزارهای اندازه گیری در سراسر جهان، نتایج سازگار و قابل مقایسه ارائه می‌دهند.

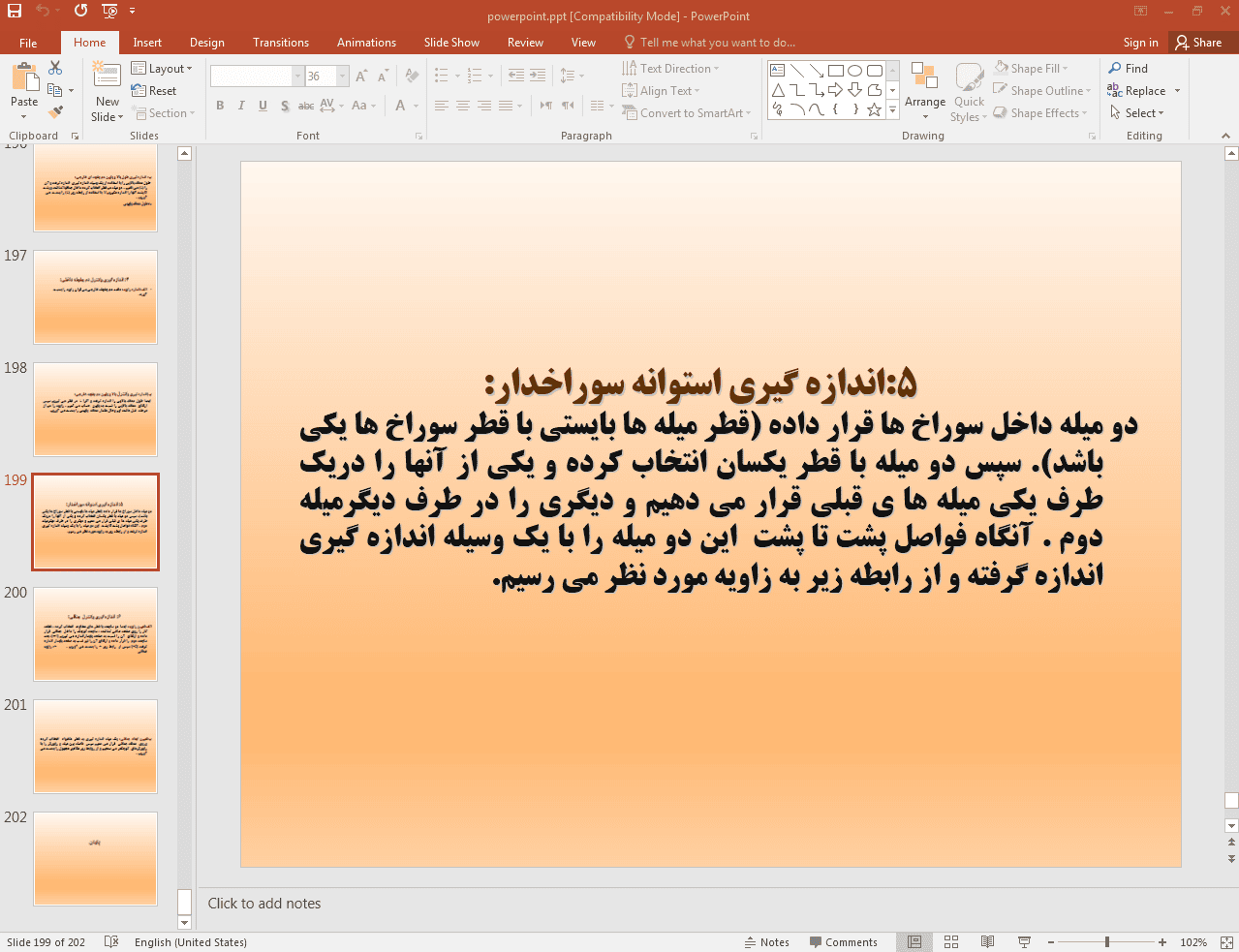

در ادامه، تصویر مربوط به اسلاید شماره 199 این پاورپوینت قرار داده شده است:

در حوزه اندازه گیری دقیق، اصطلاحات و تعاریف متعددی وجود دارد که درک آن‌ها برای انجام اندازه گیری های صحیح ضروری است. دقت (Precision) به میزان نزدیکی نتایج اندازه گیری های مکرر به یکدیگر اشاره دارد، در حالی که صحت (Accuracy) نشان‌دهنده میزان نزدیکی نتیجه اندازه‌گیری به مقدار واقعی است. حساسیت (Sensitivity) حداقل تغییر در کمیت مورد اندازه گیری است که ابزار قادر به تشخیص آن است. رزولوشن (Resolution) کوچکترین واحدی است که ابزار اندازه گیری می‌تواند نمایش دهد. روش‌های اندازه گیری نیز متنوع هستند و بسته به کمیت مورد نظر و دقت مورد نیاز انتخاب می‌شوند. برای اندازه گیری طول، روش‌های مستقیم مانند استفاده از خط‌کش، متر نواری و کولیس و روش‌های غیرمستقیم مانند استفاده از میکرومتر و ساعت‌های اندازه گیری وجود دارد. در تمامی فرآیندهای اندازه گیری، احتمال بروز خطا وجود دارد. خطاها می‌توانند ناشی از عوامل مختلفی از جمله نقص در وسایل اندازه گیری، خطای انسانی در خواندن و ثبت مقادیر، شرایط محیطی نامناسب و محدودیت‌های روش اندازه گیری باشند. شناخت انواع خطاها (مانند خطاهای تصادفی و سیستماتیک) و تلاش برای کاهش آن‌ها از اهمیت بالایی برخوردار است.

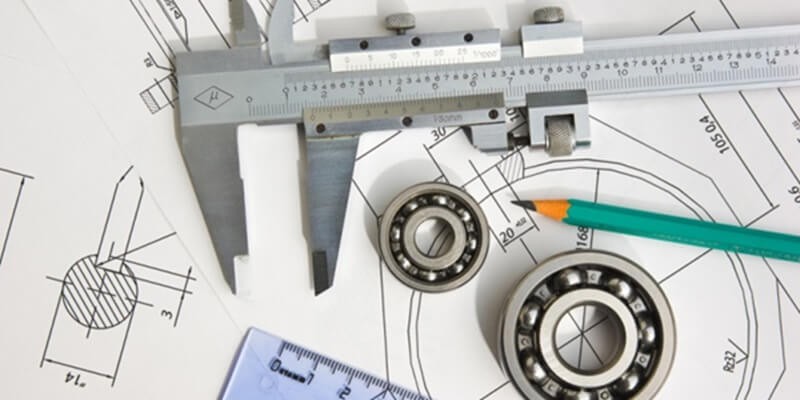

وسایل اندازه گیری طول تنوع بسیار زیادی دارند و هر کدام برای کاربردهای خاصی طراحی شده‌اند. کولیس یکی از پرکاربردترین ابزارهای اندازه گیری دقیق طول، قطر داخلی و خارجی و عمق قطعات است. اصول کار کولیس بر مبنای مقایسه دو مقیاس مدرج، یکی ثابت و دیگری متحرک (ورنیه) است. با خواندن محل تطابق خطوط این دو مقیاس، می‌توان اندازه گیری را با دقت بالاتری نسبت به خط‌کش معمولی انجام داد. میکرومترها ابزارهای بسیار دقیقی برای اندازه گیری ضخامت، قطر و طول‌های کوچک با دقت میکرون هستند. اساس کار میکرومتر بر تبدیل حرکت دورانی یک پیچ دقیق به حرکت خطی یک استوانه مدرج است. ساعت‌های اندازه گیری (Dial Indicators) برای اندازه گیری تغییرات کوچک در طول یا موقعیت یک قطعه به کار می‌روند. دامنه ساعت اندازه گیری حداکثر میزان جابجایی نوک آن را نشان می‌دهد و دقت آن به کوچکترین تغییری که قابل تشخیص است، بستگی دارد. تلرانس‌ها حدود مجاز تغییرات در ابعاد یک قطعه را مشخص می‌کنند و در طراحی و تولید قطعات با قابلیت تعویض‌پذیری اهمیت دارند. در نهایت، کالیبراسیون فرآیندی است که طی آن صحت و دقت یک وسیله اندازه گیری با یک استاندارد معتبر مقایسه شده و در صورت نیاز تنظیم می‌شود. کالیبراسیون دوره‌ای برای اطمینان از صحت نتایج اندازه گیری ها و حفظ کیفیت محصولات ضروری است.
