دانلود پاورپوینت روش ها و جنبه های بالینی تصویربرداری MRI

عنوان

روش ها و جنبه های بالینی تصویربرداری MRI

سال تهیه : 1404 تعداد اسلاید : 58
فرمت فایل : pptx-ppt نوع فایل : پاورپوینت
کیفیت : طلایی مناسب : دانشجویان

در این پاورپوینت که با قالب (تم) بسیار زیبا و حرفه ای طراحی شده است به بررسی روش ها و جنبه های بالینی تصویربرداری MRI به صورت فایل قابل ویرایش در 58 اسلاید پرداخته ایم. در صورت وجود هر گونه مشکل لطفا با بخش پشتیبانی به شماره 09360147484 تماس بگیرید.

پاورپوینت آماده
قیمت دانلود
93,000تومان
توضیحات

تصویربرداری تشدید مغناطیسی (MRI) یک روش تصویربرداری پزشکی پیشرفته و غیرتهاجمی است که از میدان‌های مغناطیسی قوی، گرادیان‌های میدان مغناطیسی و امواج رادیویی برای تولید تصاویر دقیق از اندام‌ها و بافت‌های داخلی بدن استفاده می‌کند. این تکنیک بر خلاف روش‌هایی مانند رادیوگرافی و سی‌تی‌اسکن، از اشعه یونیزان استفاده نمی‌کند و بنابراین برای بررسی‌های مکرر یا تصویربرداری از گروه‌های حساس مانند کودکان و زنان باردار (پس از سه ماهه اول و با احتیاط) ایمن‌تر تلقی می‌شود.

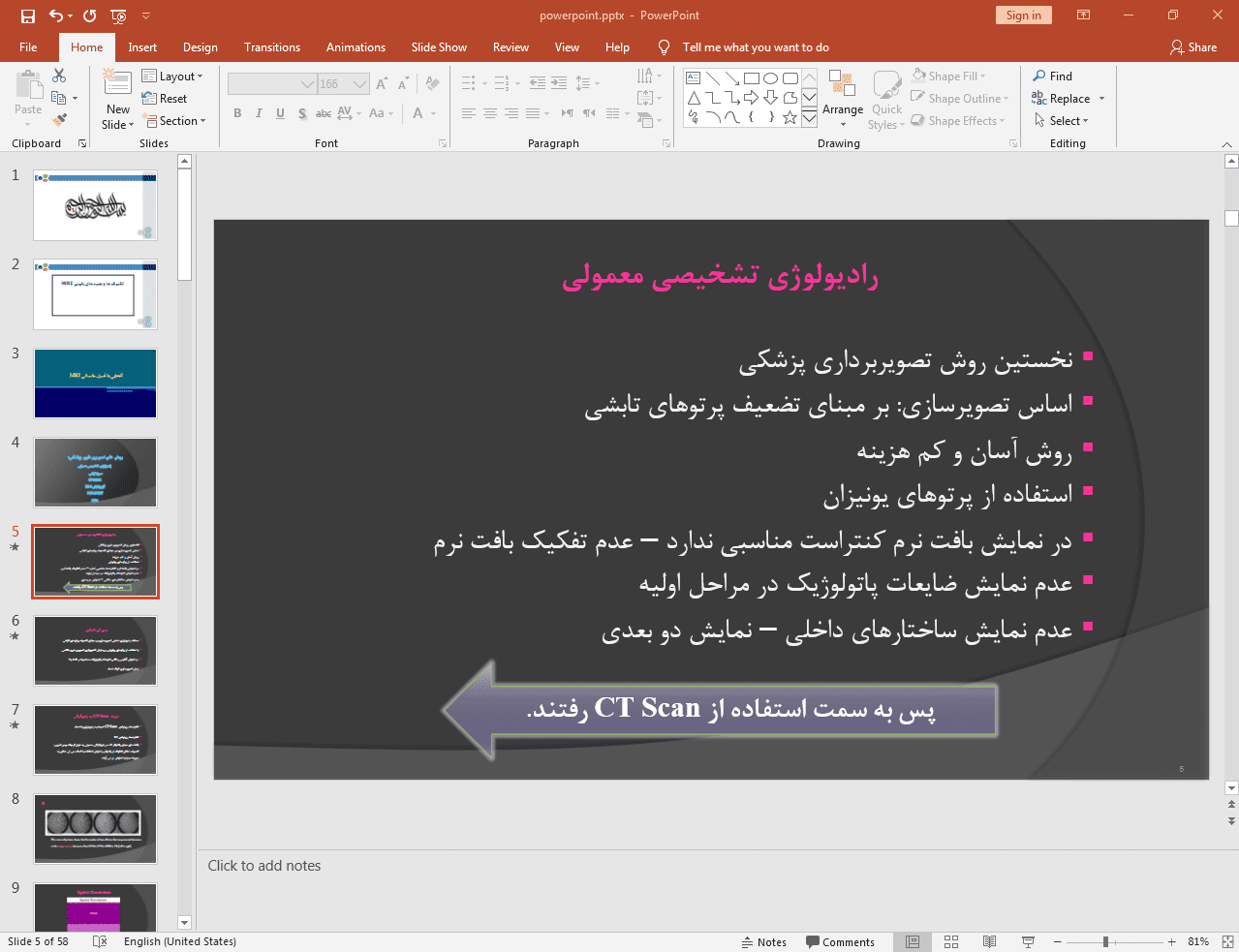

این پاورپوینت در 58 اسلاید تهیه شده و در ادامه نیز تصویر مربوط به اسلاید شماره 5 آن قرار داده شده است:

تصویربرداری MRI

در حوزه رادیولوژی تشخیصی معمولی، عکس‌برداری با اشعه ایکس (رادیوگرافی ساده) به عنوان یکی از اولین و پایه‌ای‌ترین روش‌ها شناخته می‌شود که عمدتاً برای بررسی استخوان‌ها، ریه‌ها و برخی بافت‌های نرم کاربرد دارد اما جزئیات بافت نرم در آن محدود است. سی تی اسکن (Computed Tomography) گام بزرگی فراتر از رادیوگرافی معمولی بود؛ مزیت CT-Scan به رادیوگرافی در توانایی ایجاد تصاویر مقطعی (cross-sectional) دقیق از بدن است که هم‌پوشانی ساختارها را حذف کرده و تفکیک بهتری از بافت‌های نرم نسبت به رادیوگرافی ساده ارائه می‌دهد. سی تی اسکن با استفاده از چرخش تیوب اشعه ایکس و دتکتورها به دور بیمار و پردازش کامپیوتری داده‌ها، تصاویر با وضوح بالا از ساختارهای داخلی بدن، از جمله مغز، قفسه سینه، شکم و لگن، فراهم می‌کند و در تشخیص خونریزی‌ها، تومورها و شکستگی‌های پیچیده بسیار ارزشمند است. با این حال، با وجود پیشرفت‌های CT، MRI به دلیل کنتراست بافتی فوق‌العاده‌اش، به ویژه در بافت‌های نرم، جایگاه ویژه‌ای پیدا کرده است.

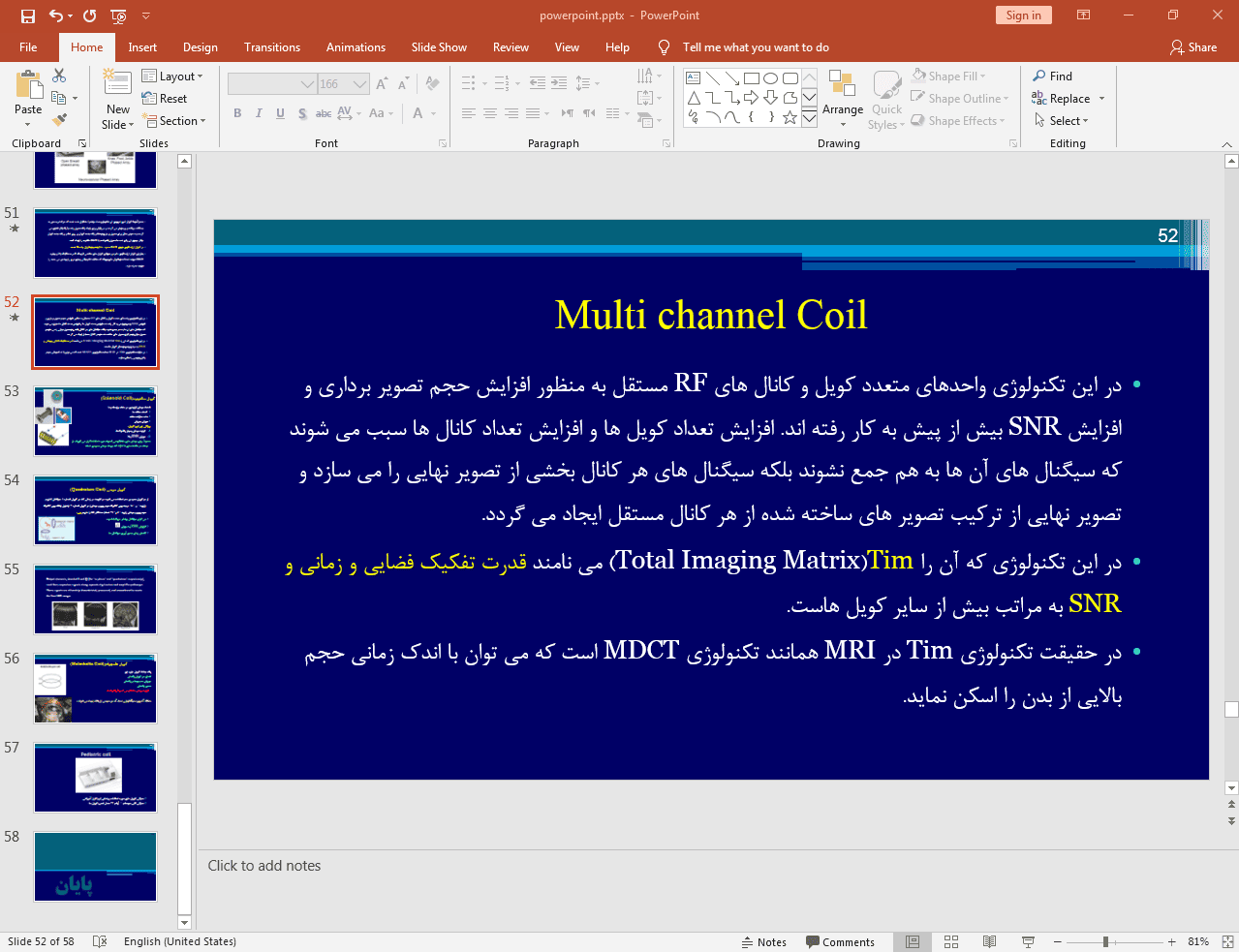

در ادامه، تصویر مربوط به اسلاید شماره 52 این پاورپوینت قرار داده شده است:

تجهیزات تصویربرداری MRI

مزیت MRI به CT-Scan در چندین جنبه کلیدی نهفته است: اولاً، عدم استفاده از اشعه یونیزان که آن را برای کاربردهای خاص ایمن‌تر می‌کند. ثانیاً، توانایی بی‌نظیر در تفکیک بافت‌های نرم مختلف مانند ماده سفید و خاکستری مغز، عضلات، تاندون‌ها، لیگامان‌ها و غضروف‌ها، که در CT-Scan به این وضوح قابل مشاهده نیستند. MRI همچنین قابلیت تصویربرداری مستقیم در صفحات مختلف (اگزیال، ساجیتال، کرونال و حتی مایل) را بدون نیاز به جابجایی بیمار یا بازسازی‌های ثانویه پیچیده فراهم می‌کند. اجزاء اساسی هر سیستم MR شامل: ۱) مگنت اصلی قدرتمند (معمولاً ابررسانا) برای ایجاد میدان مغناطیسی قوی و پایدار (B0)؛ ۲) کویل‌های گرادیان برای ایجاد تغییرات فضایی خطی در میدان مغناطیسی جهت کدگذاری مکانی سیگنال؛ ۳) سیستم فرستنده و گیرنده پالس RF شامل کویل‌های RF برای ارسال پالس‌های رادیویی و دریافت سیگنال تشدید از بافت‌ها؛ و ۴) سیستم کامپیوتری برای کنترل فرآیند اسکن، پردازش داده‌ها و بازسازی تصویر. یکی از ملاحظات مهم در نصب و بهره‌برداری از دستگاه MRI، میدان مرزی (Fringe Field) است؛ این میدان مغناطیسی است که فراتر از حفره مرکزی مگنت گسترش یافته و باید با شیلدینگ مناسب کنترل شود تا از تأثیر بر تجهیزات الکترونیکی حساس و افراد دارای ایمپلنت‌های فلزی جلوگیری شود.

تصویربرداری

درک خاصیت مغناطیسی مواد برای ایمنی و کیفیت تصویر در MRI حیاتی است. مواد بر اساس پاسخشان به میدان مغناطیسی به دیامغناطیس (مانند آب، مس؛ به طور ضعیف میدان را دفع می‌کنند)، پارامغناطیس (مانند گادولینیوم مورد استفاده در مواد کنتراست، اکسیژن؛ به طور ضعیف توسط میدان جذب می‌شوند) و فرومغناطیس (مانند آهن، نیکل، کبالت؛ به شدت توسط میدان جذب می‌شوند و می‌توانند خطرناک باشند یا آرتیفکت‌های شدیدی ایجاد کنند) تقسیم‌بندی می‌شوند. گیرنده و فرستنده پالس RF، که به عنوان کویل‌های RF (کویل‌های رادیوفرکانسی) شناخته می‌شوند، نقش اساسی در ارسال انرژی به بافت و دریافت سیگنال ضعیف بازگشتی دارند. این کویل‌ها در انواع مختلفی برای نواحی آناتومیک خاص طراحی می‌شوند تا نسبت سیگنال به نویز (SNR) را بهینه کنند. کویل آرایه فازی (Phased-array Coil) نمونه‌ای پیشرفته است که از چندین المان کویل کوچکتر تشکیل شده که به صورت گروهی کار می‌کنند تا پوشش وسیع‌تری با SNR بالا فراهم آورند؛ این کویل‌ها در تصویربرداری از ستون فقرات، شکم و لگن بسیار کارآمد هستند. کویل سالنوئید (Solenoid Coil) نوع دیگری است که اغلب برای تصویربرداری از اندام‌ها (مانند مچ دست یا پا) یا در تحقیقات حیوانی استفاده می‌شود و با پیچیدن سیم به دور یک ساختار استوانه‌ای، میدان RF بسیار یکنواخت و قوی در حجم داخلی خود ایجاد می‌کند. علاوه بر اینها، کویل‌های سطحی برای نواحی کوچک و سطحی و کویل‌های حجمی (مانند کویل سر یا زانو) برای پوشش نواحی بزرگتر با یکنواختی خوب استفاده می‌شوند. انتخاب صحیح کویل، تنظیم دقیق پارامترهای سکانس پالسی و درک برهمکنش میدان مغناطیسی با بافت‌ها، همگی برای دستیابی به تصاویر تشخیصی با کیفیت بالا در MRI ضروری هستند.

فهرست مطالب:

  • رادیولوژی تشخیصی معمولی
  • سی تی اسکن
  • مزیت CT-Scan به رادیوگرافی
  • سی تی اسکن
  • مزیت MRI به CT-Scan
  • اجزاء اساسی هر سیستم MR
  • میدان مرزی (Fringe Field)
  • خاصیت مغناطیسی مواد
  • گیرنده و فرستنده پالس RF (کویل های RF)
  • کویل آرایه فازی(Phased-array Coil)
  • کویل سالنوئید(Solenoid Coil)
  • و …
