دانلود پاورپوینت بررسی کاربرد کامپوزیت های FRP در سازه های بتن آرمه

عنوان

بررسی کاربرد کامپوزیت های FRP در سازه های بتن آرمه

سال تهیه : 1404 تعداد اسلاید : 38
فرمت فایل : ppt - pptx نوع فایل : پاورپوینت
کیفیت : طلایی مناسب : دانشجویان

در این پاورپوینت که با قالب (تم) بسیار زیبا و حرفه ای طراحی شده است به بررسی کاربرد کامپوزیت های FRP در سازه های بتن آرمه به صورت فایل قابل ویرایش در 38 اسلاید پرداخته ایم. در صورت وجود هر گونه مشکل لطفا با بخش پشتیبانی به شماره 09360147484 تماس بگیرید.

پاورپوینت آماده
قیمت دانلود
73,000تومان
توضیحات

کامپوزیت های FRP یا پلیمرهای مسلح شده با الیاف (Fiber Reinforced Polymer)، دسته‌ای از مصالح پیشرفته هستند که از ترکیب الیاف تقویتی با استحکام و سختی بالا (مانند شیشه، کربن یا آرامید) در یک ماتریس پلیمری (رزین) تشکیل شده‌اند. این ترکیب منجر به تولید مصالحی با نسبت مقاومت به وزن بسیار بالا، مقاومت عالی در برابر خوردگی و دوام طولانی‌مدت می‌شود که کاربردهای گسترده‌ای در مهندسی عمران، به‌ویژه در تقویت و مقاوم‌سازی سازه‌های بتن آرمه پیدا کرده‌اند.

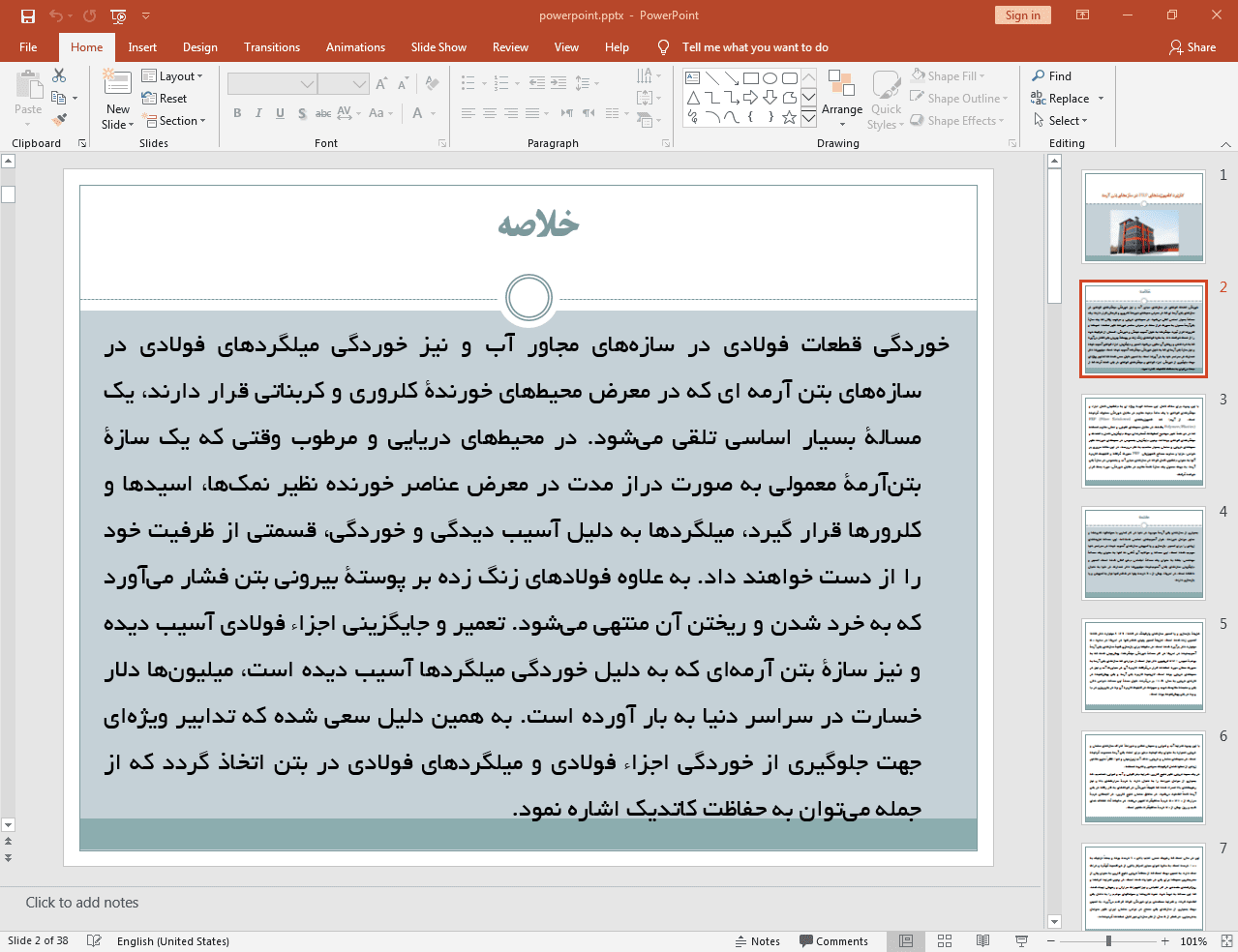

این پاورپوینت در 38 اسلاید تهیه شده و در ادامه نیز تصویر مربوط به اسلاید شماره 2 آن قرار داده شده است:

آشنایی با کامپوزیت های FRP

ساختار مصالح FRP اساساً از دو جزء اصلی تشکیل شده‌اند: الیاف تقویتی و ماتریس پلیمری. الیاف، جزء اصلی باربر در کامپوزیت هستند و مقاومت و سختی بالایی را فراهم می‌کنند. انواع مختلفی از الیاف در تولید FRP استفاده می‌شوند که مهم‌ترین آن‌ها عبارتند از: الیاف شیشه (GFRP) که رایج‌ترین و اقتصادی‌ترین نوع هستند، مقاومت کششی خوبی دارند اما مدول الاستیسیته کمتری نسبت به الیاف کربن ارائه می‌دهند (E-Glass نوع متداول آن است)؛ الیاف کربن (CFRP) که دارای بالاترین مقاومت، سختی و دوام خستگی هستند و وزن بسیار کمی دارند، اما هزینه تولید آن‌ها نیز بالاتر است؛ و الیاف آرامید (AFRP)، مانند کولار، که مقاومت کششی بسیار بالایی و مقاومت ضربه خوبی دارند اما در برابر اشعه ماوراء بنفش و رطوبت در صورت عدم محافظت، آسیب‌پذیرترند. ماتریس پلیمری، معمولاً از رزین‌های ترموست مانند اپوکسی، وینیل استر یا پلی استر ساخته می‌شود و وظیفه آن اتصال الیاف به یکدیگر، محافظت از آن‌ها در برابر عوامل محیطی و انتقال تنش بین الیاف است. انواع محصولات FRP در اشکال مختلفی برای کاربردهای سازه‌ای تولید می‌شوند. میله‌های کامپوزیتی FRP (FRP rebars) به عنوان جایگزینی برای میلگردهای فولادی، به‌ویژه در محیط‌های خورنده یا نیازمند به عدم ایجاد میدان مغناطیسی، استفاده می‌شوند. ورق‌ها و لمینیت‌های FRP (strips/laminates) برای تقویت خمشی تیرها و دال‌ها، و همچنین افزایش مقاومت برشی اعضا به کار می‌روند. شبکه‌های FRP (grids) برای مسلح‌سازی سطوح بتنی و دیوارهای بنایی، و پوشش‌ها یا لفاف‌های FRP (wraps) عمدتاً برای دورپیچ کردن ستون‌ها به منظور افزایش مقاومت فشاری و شکل‌پذیری آن‌ها مورد استفاده قرار می‌گیرند.

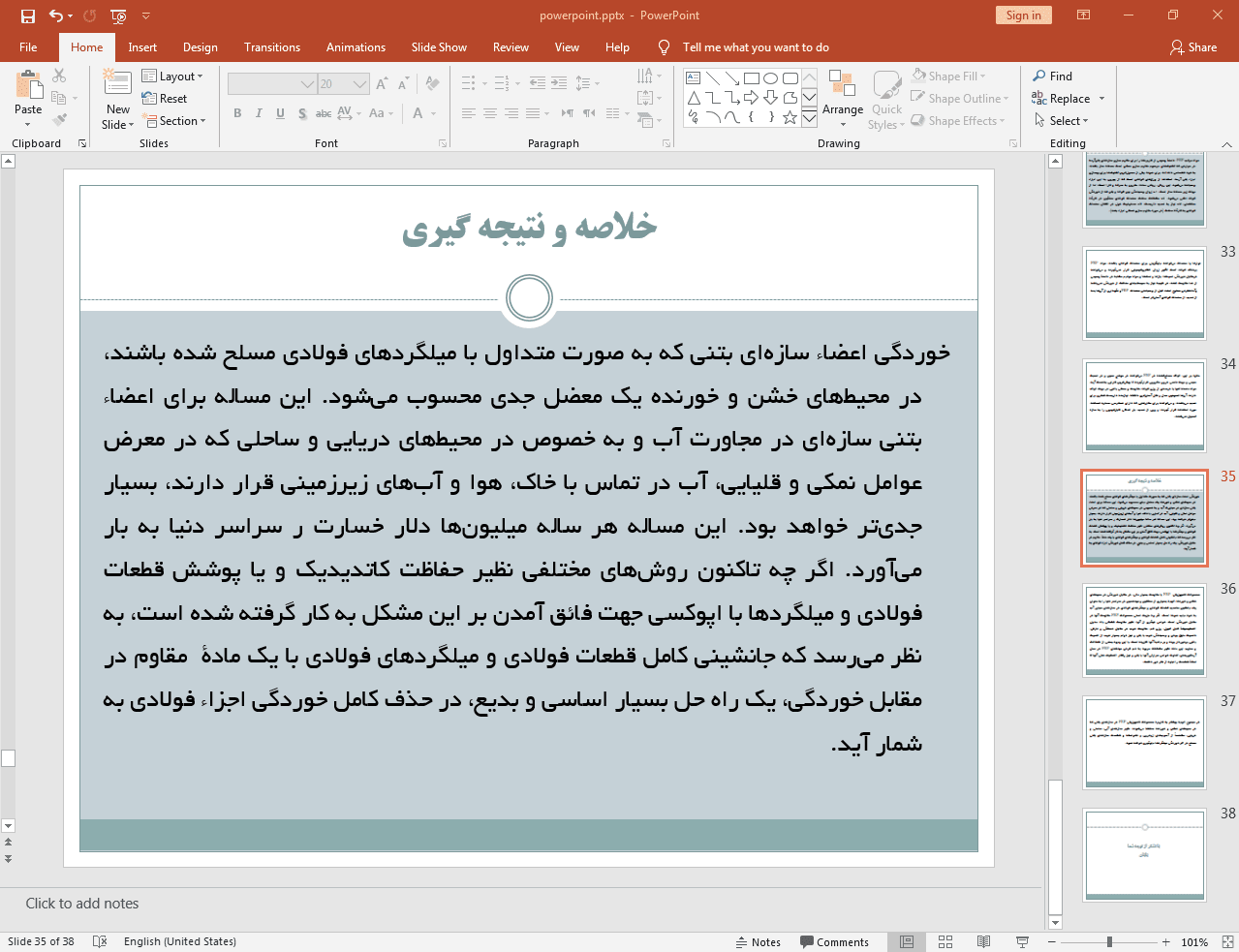

در ادامه، تصویر مربوط به اسلاید شماره 35 این پاورپوینت قرار داده شده است:

خوردگی سازه بتنی

دوام کامپوزیت های FRP یکی از برجسته‌ترین مزایای آن‌ها در مقایسه با فولاد سنتی است. این مواد ذاتاً در برابر خوردگی ناشی از کلریدها، سولفات‌ها و سایر عوامل شیمیایی مهاجم مقاوم هستند، که این ویژگی آن‌ها را برای سازه‌های دریایی، پل‌ها، پارکینگ‌ها و سازه‌های در معرض محیط‌های خورنده بسیار مناسب می‌سازد. مقاومت در برابر خستگی، به‌ویژه در CFRP، عالی است. با این حال، دوام بلندمدت FRP به عواملی چون نوع الیاف و رزین، کیفیت ساخت، و شرایط محیطی بستگی دارد. برخی از انواع FRP ممکن است به اشعه ماوراء بنفش (UV) حساس باشند (که می‌توان با پوشش مناسب از آن جلوگیری کرد) و عملکرد آن‌ها در دماهای بسیار بالا (نزدیک به دمای انتقال شیشه‌ای رزین) می‌تواند تحت تأثیر قرار گیرد. همچنین، نفوذ رطوبت در طولانی‌مدت، به‌ویژه برای الیاف شیشه در محیط‌های قلیایی بتن، اگر از رزین مناسب یا پوشش محافظ استفاده نشود، می‌تواند مشکل‌ساز باشد. استفاده از مواد FRP به عنوان مسلح‌ کننده خارجی در سازه‌ها یکی از رایج‌ترین روش‌های مقاوم‌سازی و بهسازی لرزه‌ای سازه‌های بتن آرمه موجود است. در این روش، ورق‌ها، لمینیت‌ها یا پارچه‌های FRP با استفاده از چسب‌های پلیمری قوی (معمولاً اپوکسی) به سطح خارجی اعضای بتنی چسبانده می‌شوند. این تکنیک می‌تواند برای افزایش مقاومت خمشی تیرها و دال‌ها (با چسباندن FRP به وجه کششی)، افزایش مقاومت برشی تیرها (با نصب ورق‌های U شکل یا دورپیچ کامل)، و افزایش ظرفیت باربری محوری و شکل‌پذیری ستون‌ها (با دورپیچ کردن ستون) به کار رود. آماده‌سازی مناسب سطح بتن، شامل تمیزکاری، ترمیم نواقص و ایجاد زبری کافی، برای اطمینان از چسبندگی کامل و انتقال موثر نیرو بین بتن و FRP حیاتی است.

کامپوزیت های frp

مقاوم ‌سازی سازه‌های بتن آرمه با مواد FRP روشی کارآمد و مؤثر برای ارتقاء عملکرد سازه‌های موجود، به‌ویژه در برابر بارهای افزایش‌یافته یا برای تطابق با آیین‌نامه‌های جدیدتر لرزه‌ای است. در تقویت خمشی، لمینیت‌های FRP به ناحیه کششی تیرها و دال‌ها چسبانده می‌شوند و مانند میلگردهای کششی خارجی عمل کرده و ظرفیت خمشی مقطع را به طور قابل توجهی افزایش می‌دهند. برای تقویت برشی، ورق‌های FRP به صورت عمود بر محور طولی عضو یا به صورت دورپیچ حول تیرها و ستون‌ها نصب می‌شوند تا ترک‌های برشی را محدود کرده و مقاومت برشی را افزایش دهند؛ این امر به ویژه برای جلوگیری از شکست ترد برشی اهمیت دارد. یکی از مهم‌ترین کاربردهای FRP، دورپیچ کردن ستون‌های بتنی است. این عمل باعث ایجاد محصورشدگی در بتن هسته ستون شده و مقاومت فشاری و به‌ویژه شکل‌پذیری آن را به شدت افزایش می‌دهد که برای بهبود عملکرد لرزه‌ای ستون‌ها حیاتی است. از مزایای اصلی این روش می‌توان به سرعت اجرای بالا، عدم افزایش قابل توجه وزن و ابعاد سازه، مقاومت بالا در برابر خوردگی، و حداقل ایجاد اختلال در کاربری سازه حین عملیات مقاوم‌سازی اشاره کرد. با این حال، ملاحظاتی نظیر رفتار FRP در برابر آتش (که نیازمند پوشش‌های محافظتی است)، احتمال جداشدگی زودرس ورق از سطح بتن (debonding)، و نیاز به طراحی دقیق بر اساس دستورالعمل‌ها و آیین‌نامه‌های معتبر باید مد نظر قرار گیرد. همچنین، در مورد میله‌های کامپوزیتی FRP، باید به مدول الاستیسیته پایین‌تر آن‌ها نسبت به فولاد و رفتار خطی-الاستیک تا حد شکست (بدون رفتار پلاستیک) توجه داشت که این موارد نیازمند ملاحظات طراحی خاصی هستند

فهرست مطالب:

  • خلاصه
  • مقدمه
  • راه حل مساله
  • ساختار مصالح FRP
  • الیاف شیشه
  • الیاف کربن
  • الیاف آرامید
  • انواع محصولات FRP
  • میله‌های کامپوزیتی FRP
  • دوام کامپوزیت های FRP
  • استفاده از مواد FRP به عنوان مسلح‌ کننده خارجی در سازه‌ها
  • مقاوم ‌سازی سازه‌های بتن آرمه با مواد FRP
  • خلاصه و نتیجه ‌گیری

قیمت : 73,000تومان
