دانلود پروژه شبیه سازی موتور DC بصورت چپ گرد راست گرد

خلاصه:

موتور DC یکی از موتور های بسیار پرکاربرد در صنعت است که به دلیل قابلیت کنترل سرعت کاربرد های فراوانی دارد. یکی از مباحث مطرح در این موتورها راه اندازی موتور است. در این پروژه راه اندازی موتور با استفاده از درایور بصورت چپگرد و راستگرد صورت گرفته است. کد نویسی پروژه در محیط code vision یا AVR بوده و شبیه سازی ها در محیط پروتئوس انجام شده است.

قیمت دانلود مقاله
35,000تومان

گزارشکار: ندارد

شبیه سازی : در AVR و پروتئوس

شرح موضوع

موتور DC

موتور DC یا موتور جریان مستقیم دارای آرمِیچر (Armature) ازبصورت آهنربای الکتریکی است. یک سوییچ گردشی به نام کموتاتور جهت جریان را در هر پریود دو بار برعکس می‌کند تا در آرمیچر شروع به حرکت کرده و آهن‌رباهای الکتریکی، آهنربای دائمی را در استاتور (Stator) موتور وجود دارد جذب و دفع کنند.

سرعت موتور DC به ولتاژ آن و گشتاور موتور، به جریان آن وابسته است.

امروزه کاربرد این نوع موتور محدود شده‌است، ولی به واسطه مزیت کنترل‌پذیری مطلوب، همچنان در صنعت موتور DC مورد استفاده قرار می گیرد. ویژگی موتورهای جریان مستقیم یا DC، تنوع آن است که با ترکیب متنوع در مدار تحریک آنها، می‌توان مشخصه‌های گشتاور –دور گوناگونی بدست آورد. موتور DC به خاطر سادگی کنترل، در سیستم‌هایی به کار می‌روند که نیاز به کنترل سرعت در محدوده وسیع و گشتاور زیاد دارند.

در ماشین‌های DC، کموتاتور به تدریج فرسوده می شود و بنابراین، ماشین های DC نیاز به تعمیر و نگهداری بیشتری دارند که این یکی از ایرادات این موتور ها می باشد.

در این پروژه شبیه سازی موتور DC بصورت چپگرد و راستگرد با مدار راه انداز در نرم افزار AVR کد نویسی شده و در نرم افزار پروتئوس شبیه سازی شده است.

در این پروژه موتور DC توسط یک درایور L298 و با استفاده از AVR ATMEGA16 راه اندازی و شبیه سازی شده است.

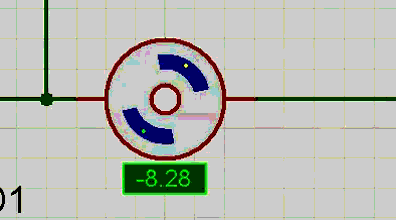

در ادامه بخشی از نتایج شبیه سازی ها نشان داده شده است.
