دانلود شبیه سازی مسائل مرتبط با کیفیت توان

کیفیت توان الکتریکی یا به بیان ساده، کیفیت توان، شامل ولتاژ، فرکانس و شکل موج، می باشد. کیفیت توان خوب را می توان به صورت یک ولتاژ تامین پایدار که در محدوده تجویز شده، باقی می ماند، فرکانس ac پایدار نزدیک به مقدار اسمی، و شکل موج منحنی ولتاژ هموار (که شبیه به یک موج سینوسی است)، تعریف کرد. بطور کلی، در نظر گرفتن کیفیت توان به صورت سازگاری بین آنچه که از پریز برق بیرون می آید و بار متصل شده به آن پریز، مفید است. عبارت استفاده شده برای توصیف توان الکتریکی که یک بار الکتریکی را استخراج می کند و توانایی عملکرد مناسب بار، استفاده می شود. بدون توان مناسب، یک دستگاه الکتریکی (یا بار)، ممکن است عملکرد مناسبی نداشته باشد، دائماً خراب شود یا کلاً کار نکند. به علت های مختلفی، توان الکتریکی ممکن است کیفیت ضعیفی داشته باشد و علت های بسیار بیشتری برای چنین کیفیت توان ضعیفی وجود داشته باشد. صنعت برق شامل تولید برق (توان AC)، انتقال قدرت و در نهایت توزیع توان به یک کنتور برق واقع شده در مکان کاربر نهایی سیستم قدرت، می باشد. سپس برق در سیستم سیم کشی کاربر نهایی حرکت می کند تا اینکه به بار برسد. پیچیدگی سیستم برای جابجا کردن انرژی الکتریکی از نقطه تولید به نقطه مصرف ترکیب شده با تغییرات آب و هوایی، تولید، تقاضا و عوامل دیگر، فرصت های بسیاری برای از بین رفتن کیفیت تامین، بوجود می آورد. درحالی که «کیفیت توان»، یک عبارت آسان برای بسیاری از افراد است، اما این کیفیت ولتاژ است- نه توان یا جریان برق- که معمولاً بوسیله این اصطلاح توصیف می شود. توان، به بیان ساده، پخش انرژی و جریان تقاضا شده توسط یک بار، وقتی که به میزان زیادی کنترل ناپذیر است، می باشد.

کیفیت توان الکتریکی را می توان به صورت یک مجموعه از مقادیر پارامترها، به صورت زیر توصیف نمود:

• پیوستگی خدمت رسانی (آیا برق در معرض افت ولتاژ یا اضافه ولتاژ، کمتر یا پایین تر از یک سطح آستانه قرار می گیرد یا خیر و در نتیجه باعث خاموشی یا سوختگی می شوند یا خیر).
• تغییرات دامنه ولتاژ.
• ولتاژها و جریان های گذرا.
• محتوای هارمونیک در شکل موج ها برای توان AC.

در نظر گرفتن کیفیت توان به عنوان یک مسئله سازگاری، اغلب مفید است: آیا تجهیزات متصل به شبکه سازگار با رویدادها در شبکه می باشد؟ و آیا توان تحویل داده شده توسط شبکه، شامل رویدادها، سازگار با تجهیزات متصل به آن، می باشد یا خیر؟ مسائل سازگاری همیشه حداقل دو راهکار داشته اند: در این حالت، می توان پاکسازی توان انجام داد یا تجهیزات را مقاوم تر ساخت.

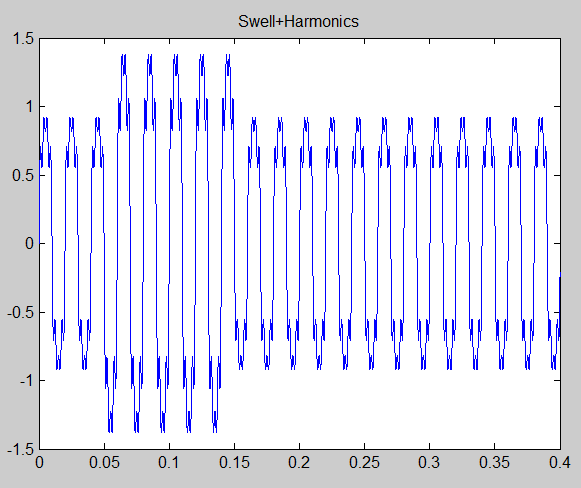

این پروژه با استفاده از نرم افزار متلب (MATLAB) شبیه سازی شده و در ادامه نیز یکی از شکل های خروجی مربوط به شبیه سازی قرار داده شده است:
