دانلود شبیه سازی مقاله آنتن قابل پیکربندی الگو با فرکانس پروفایل پایین

پروژه آنتن با نرم افزار CST

برای یک کاربرد خاص می توان از آنتن هایی با باند فرکانسی و الگوی تابش ثابت استفاده نمود. این امر باعث استفاده از آنتن های بیشتری برای کاربردهایی که نیاز به چندین آنتن دارند، می شود. تعداد آنتن های بیشتر باعث مصرف فضای زیاد، تداخل بین عناصر آنتن مجاور، هزینه نصب هنگفت و پلتفرم سخت افزاری پیچیده می شود. برای کاربردهای بیسیم نوظهور، آنتن های دارای اندازه کم، تداخل کمتر، هزینه کم و کمترین پیچیدگی، لازم می باشند. برای بدست آوردن این مشخصات، آنتن های دارای قابلیت پیکربندی استفاده می شوند. یک آنتن قابل پیکربندی می تواند کار چند آنتن را انجام دهد. در سال های اخیر، بازپیکربندی ترکیبی، در برخی پروژه ها مورد بررسی قرار گرفته است. در این روش یک آنتن می تواند چندین معیار عملکردی را باز پیکربندی کند. این پروژه، یک آنتن ساده را ارائه می دهد که می تواند الگوی فرکانس و تابش خود را بازپیکربندی کند. ماهیت دینامیک آنتن توانایی غلبه بر اثرات مضر کانالهای متغیر با زمان را دارد. همچنین، اگر بیش از یک پارامتر در یک لحظه معین باز پیکربندی شود، بازده طیفی لینک بی سیم را می تواند به میزان قابل توجهی بهبود بخشد.

در این پروژه، یک آنتن که دارای فرکانس پروفایل کم و قابلیت پیکربندی مجدد الگو است، ارائه می شود. آنتنی که در فرکانس های 4.5 & 4.8/5.2 &5.8 گیگاهرتز کار می کند، طراحی می شود. بنابراین از این آنتن می توان برای کار در کاربردهای باند «خدمات ارتباطاتی بی سیم عمومی»، دورسنجی (Telemetry) و WLAN، استفاده نمود. این امر تایید می کند که آنتن یک گزینه مناسب برای انتقال بیسیم دیتا می باشد. الگوی تابش، شیب -30°/0°/+30° دارد. از آنجا که آنتن، فرکانس و الگو را پیکربندی مجدد می کند، باندهای اختصاص داده شده به نحو کارآمد مورد استفاده قرار می گیرند. نمونه اولیه ساخته شد و با استفاده از اندازه گیری ها، اعتباریابی شد.

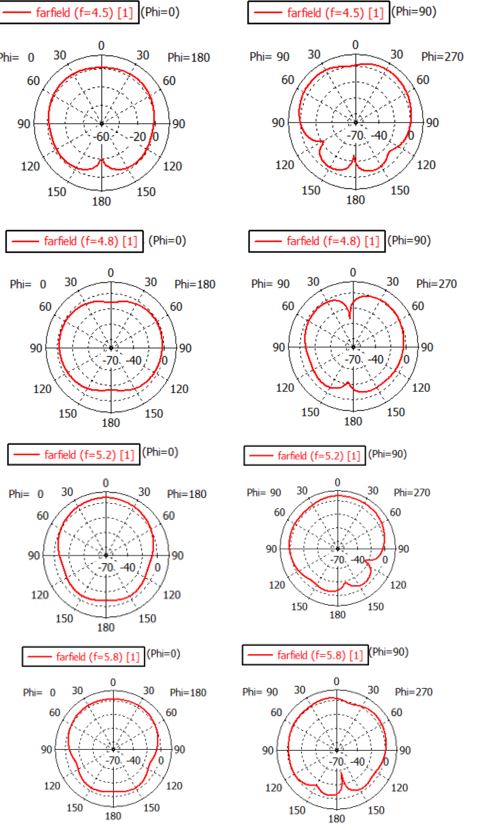

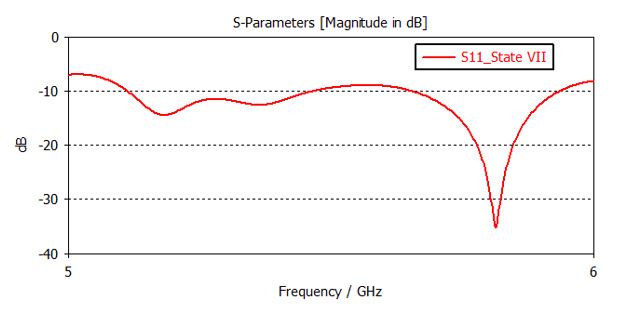

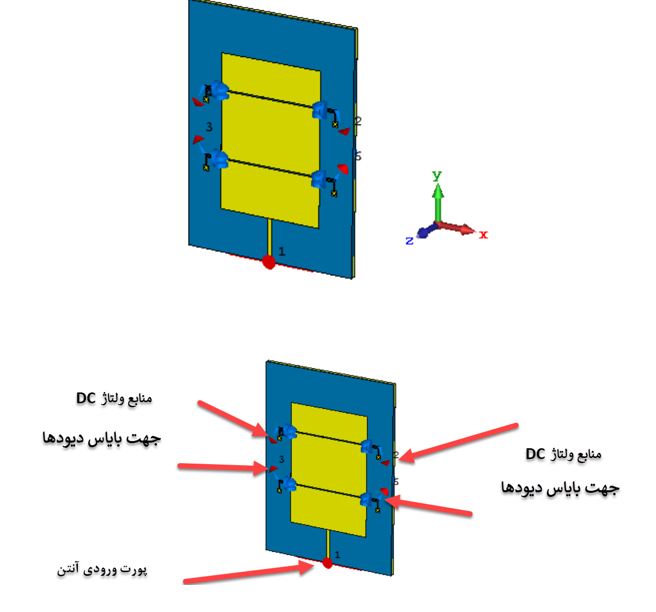

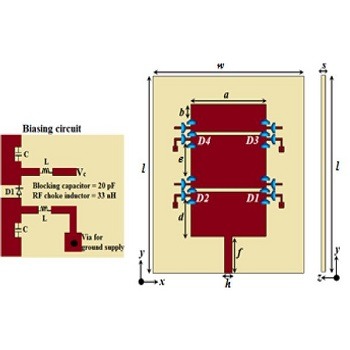

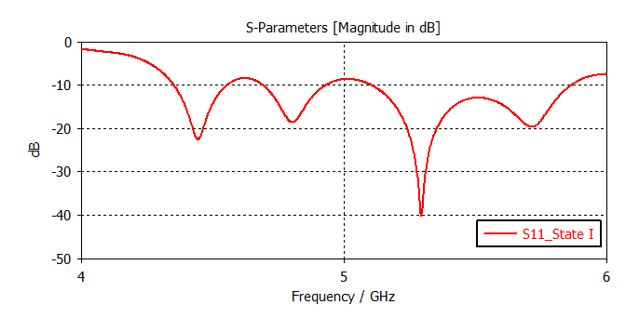

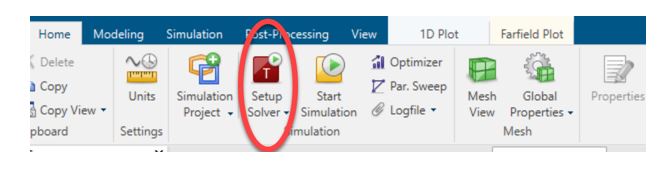

همانطور که ذکر شد، این پروژه در محیط برنامه CST پیاده سازی شده و در ادامه، تعدادی از تصاویر مرتبط با این شبیه سازی قرار داده شده است:
