دانلود شبیه سازی مقاله اینورتر 11 سطحی با قابلیت FACTS در سیستم انرژی پراکنده

اینورتر 11 سطحی

در سال های اخیر، نقش الکترونیک قدرت در سیستم های توزیع بشدت افزایش یافته است. معمولاً از دستگاه های الکترونیک قدرت برای تبدیل حالت های غیرمتداول انرژی ، به انرژی مناسب شبکه (از نظر ولتاژ و فرکانس) استفاده می شود. در سیستم های بادی مغناطیس دائم ، در حالت عادی از مبدل پی در پی برای اتصال مولد به شبکه استفاده می شود. یکسوکننده مجهز به ردگیری نقطه توان حداکثری ، توان خروجی توربین بادی را به توان DC تبدیل می کند. سپس توان DCبه توان AC مطلوب خطوط تبدیل می شود. این کار با استفاده از یک اینورتر و یک ترانسفورماتور انجام می شود. با توجه به پیشرفت های اخیر در انرژی های بادی، استفاده از اینورترهای هوشمندتر بادی، به یک موضوع مهم تبدیل شده است. خطوط تک فاز زیادی در آمریکا وجود دارند که تغذیه مزارع کوچک یا خانه های دورافتاده را انجام می دهند. این مشتریان از این پتانسیل برخوردارند که انرژی مورد نیازشان را با استفاده از توربین های بادی کوچک و متوسط تامین بکنند. افزایش تعداد این توربین ها مشکلاتی همچون هارمونیک یا ضریب توان را برای شرکت های برق رسانی محلی در پی دارند.

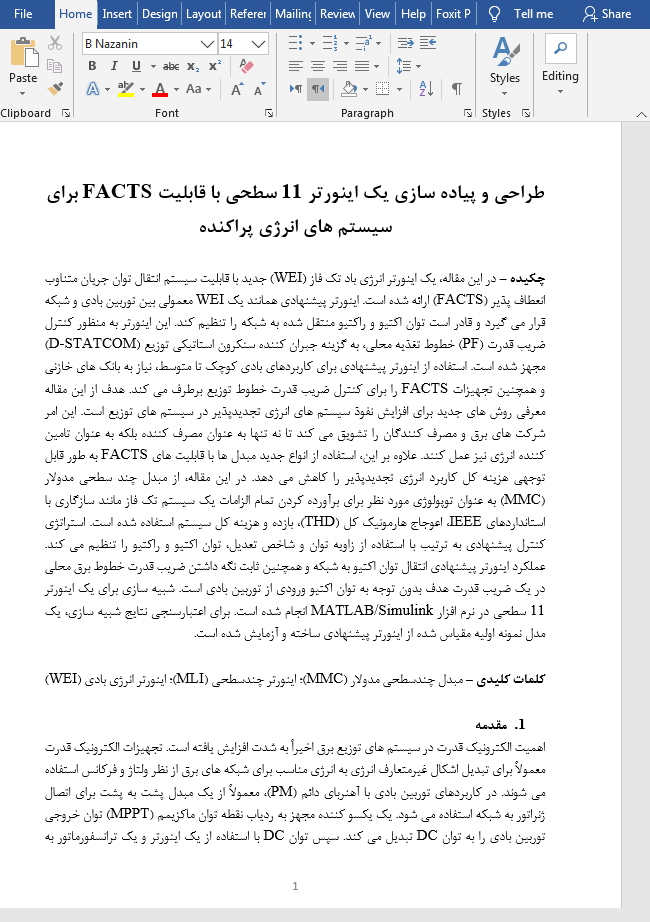

در این محصول، علاوه بر فایل شبیه سازی در محیط متلب، ترجمه مقاله نیز در 19 صفحه به صورت فایل ورد (WORD) قابل ویرایش و PDF تهیه شده و در ادامه نیز تصویر مربوط به یکی از صفحات آن قرار داده شده است:

در این پروژه ، مفهوم مبدل چندسطحی جدید بر اساس قابلیت FACTS توربین های بادی کوچک – متوسط نصب شده مطرح می شود. سیستم پیشنهادی از اینورتر جدیدی با قابلیت FACTS تک واحدی ساخته شده است. این سیستم فاقد هزینه های اضافی است. تعویض اینورترهای سنتی انرژی های تجدیدپذیر با اینورتر پیشنهادی منجر به حذف استفاده از دستگاه STATCOM بیرونی برای تنظیم ضریب توان شبکه می شود. واضح است که با توجه به اندازه جبران، برای رسیدن به ضریب توان مورد نیاز، به اینورترهای متعددی نیاز است. این نشان دهنده روشی است که منابع تجدیدپذیر پراکنده ، امکان کنترل و پشتیبانی از سیستم های توزیعی را فراهم سازند. کنترل کننده پیشنهادی با تغییر زاویه توان (دلتا) توان اکتیو، و با کنترل شاخص مدولاسیون (m)  توان راکتیو را کنترل می کند. نتایج شبیه سازی برای اینورتر 11 سطحی در متلب/ سیمولینک ارائه شده اند. برای تایید نتایج شبیه سازی، نمونه اولیه مقیاس دهی شده 11 سطحی با قابلیت D-STATCOM ایجاد و تست شده است. نتایج عملیاتی نشان می دهند که عملکرد استراتژی کنترلی پیشنهادی حتی در شرایط نامطلوب در حد خوبی قرار دارد.
