اینورتر منبع امپدانس

اینورترهای منبع ولتاژ (VSI های) سنتی و اینورترهای منبع جریان (CSI های) سنتی، محدودیت ها و مسائل مشابهی دارند. برای VSI ها: 1) ولتاژ خروجی ac قابل حصول نمی تواند از ولتاژ منبع dc فراتر رود. بنابراین یک اینورتر تقویت dc-dc در، برای مثال، کاربردهایی با ولتاژ dc محدود یا تقاضای ولتاژ خروجی بیشتر، لازم است، 2) زمان مرده (dead time) برای جلوگیری از shoot-through ادوات کلیدزنی بالا و پایین هر انشعاب فاز، لازم است. اما، باعث اعوجاج در شکل موج می شود. برای CSI ها: 1) ولتاژ خروجی نمی تواند کمتر از ولتاژ ورودی dc باشد، و 2) زمان همپوشانی بین انشعاب های فاز برای اجتناب از مدار باز همه ادوات کلیدزنی بالایی یا همه ادوات پایینی، لازم است. اینورتر منبع Z (ZSI) و همچنین اینورترهای شبه منبع Z (qZSI) استخراج شده، می توانند مسائل ذکر شده را رفع کنند. این پروژه ها به نحوی مفید از shoot-through پل اینورتر برای تقویت ولتاژ در VSI ها (یا مدار باز در CSI ها برای ولتاژ باک) استفاده کردند. بنابراین، با یک تبدیل توان تک مرحله ای، به کارایی باک-بوست دست یافته شد. همچنین آنها ایمنی اینورترها را در برابر نویز EMI افزایش دادند، که ممکن است باعث misgating یا shoot-through (یا مدار باز) شود و VSI ها و CSI های متداول را خراب کند.

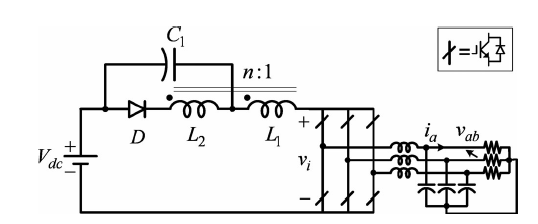

یک دسته از اینورترهای ترا منبع Z (trans-Z)، برای سیستم های تبدیل dc/ac تغذیه شده با ولتاژ و تغذیه شده با جریان، ارائه شده اند. هنگامی که نسبت دور دو سیم پیچ بیشتر از 1 باشد، اینورتر ترا منبع Z تغذیه شده با ولتاژ می تواند به بهره بوست (تقویت) بالاتر با نسبت وظیفه shoot-through و شاخص مدولاسیون یکسان در مقایسه با اینورتر منبع Z اصلی دست یابد؛ اینورتر ترا منبع Z تغذیه شده با جریان می تواند دامنه فعالیت موتوری را تا بیش از میزان قابل حصول در اینورترهای منبع Z اصلی و شبه منبع Z ، گسترش دهد. با ویژگی های منحصربفرد جدید، می توانند کاربردهای اینورترهای منبع Z را گسترش دهند. برای نمونه، اینورترهای ترا منبع Z تغذیه شده با ولتاژ، پتانسیل امیدوارکننده ای در کاربردهای ولتاژ بسیار پایین ورودی، مانند میکرواینورتر برای سیستم های فتوولتائیک، حاصل می کنند. نتایج شبیه سازی و تجربی اینورترهای ترا شبه منبع Z تغذیه شده با ولتاژ و ترا شبه منبع Z تغذیه شده با جریان، تحلیل و ویژگی ها را تایید کردند.

این شبیه سازی با استفاده از نرم افزار سیمولینک متلب (MATLAB) انجام شده و توضیحات کلی مربوط به شبیه سازی نیز در قالب فایل گزارشکار آماده شده است. برای ران کردن شبیه سازی ها بهتر است تا از متلب ورژن 2016 و بالاتر استفاده گردد.

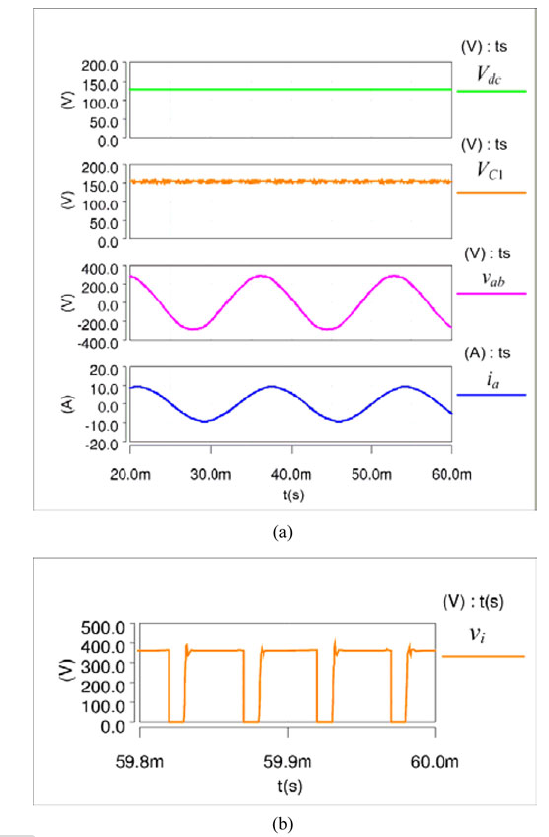

شکل زیر نیز یکی از نتایج خروجی شبیه سازی می باشد.
