دانلود شبیه سازی مقاله تبدیل موجک پیوسته برای پدیده فرورزونانس در سیستم قدرت

پدیده فرورزونانس

یکی از جدی ترین مشکلات در سیستم های قدرت الکتریکی به وجود اضافه ولتاژ ناشی از شرایط فرورزونانس برمی گردد. این حالت معمولاً هنگامی رخ می دهد که سیستم غیرمتعادل است. مثلاً در هنگام سوئیچ زدن یا اتصال سری خازن ها با امپدانس مغناطیس کننده ترانسفورماتور. این شرایط اضافه ولتاژی را در پی دارد که خرابی ترانسفورماتور، کابل ها و برق گیرها را به همراه خواهد داشت. پدیده فرورزونانس در سطوح ولتاژی بالا ایجاد می شود زیرا یکی از  نسبت های تناسبی تلفات، امپدانس مغناطیس کننده یا خازن کابل، در محدوده نامطلوب قرار می گیرند. علاوه بر این، مقادیر نامطلوب هارمونیک و اضافه ولتاژهای گذرا یا پایدار ، برای اکثر تجهیزات برقی موجود در سیستم های قدرت خطرناک هستند. در تحقیقات مربوطه، فرورزونانس به عنوان یک واژه کُلی برای اشاره به طیف گسترده ای از تعاملات بین خازن ها و القاگرهای هسته آهنی بکار می رود و ولتاژها/ جریان های غیرعادی را به همراه دارد. از این منظر، پدیده فررورزونانس یک پدیده غیرخطی منتهی به اضافه ولتاژ در سیستم های قدرت تلقی می شود. اثر فرورزونانس صرفاً به منزله جهش به فرکانس پایه ای بالاتر تلقی نمی شود ، بلکه در عین حال انشعاب های ساب هارمونیک، نیمه متناوب، و نوسانات بی نظم در هر مدار حاوی القاگر غیرخطی را در پی دارد. این واژه نخستین بار توسط پی. بوچرت در 1920 برای توصیف نوسانات در مدارهایی با اندوکتانس و خازن غیرخطی بکار رفته است.

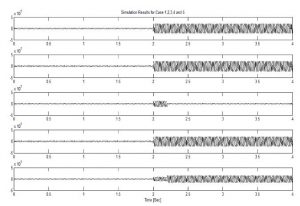

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تصویری از محیط شبیه سازی و همچنین، تصاویر مربوط به خروجی های شبیه سازی قرار داده شده اند:
