دانلود شبیه سازی مقاله مدیریت توان راکتیو و کنترل ولتاژ سیستم انتقال بزرگ با SVC

مدیریت توان راکتیو

سیستم های انتقال به دلیل افزایش تقاضا و محدودیت در ایجاد خطوط جدید، به طور فزاینده ای مورد تاکید قرار گرفته اند. با این حال، بیشتر سیستم های انتقال ولتاژ بالا به دلیل محدودیت هایی از قبیل محدودیت پایداری، در زیر نرخ حرارتی خود مورد بهره برداری قرار می گیرند. EPRI پیشگام در زمینه سیستم های انتقالac انعطاف پذیر (FACTS) می باشد و بارگذاری خطوط آنها را حداقل برای برخی از شرایط احتمالی با محدودیت های حرارتی و بدون به خطر انداختن قابلیت اطمینان سیستم ممکن می سازد. جبرانساز استاتیکVAR یعنی SVC برای اولین بار در اواخر دهه 1960 مطرح شد. این جبرانساز ها از راکتور سوییچ شده با تریستور (TSC) یا راکتور کنترل شده با تریستور (TCR) با خازن تصحیح ضریب توان ثابت استفاده می کنند.

سپس این SVC ها با استفاده از TCR در ترکیب با TSC ها بمنظور جبران دینامیکی سیستم انتقال قدرت اصلاح شده اند. تا دهه 1990 هیچ دستگاه GTO مناسبی برای استفاده در برنامه های پرتوان وجود نداشت. موسسه تحقیقات قدرت الکتریکی (EPRl) استفاده از دستگاه های الکترونیکی قدرت در سیستم انتقال نیرو را تحت برنامه سیستم انتقال انعطاف پذیر AC (FACTS) ترغیب کرده است.

از نتایج شبیه سازی SVC (به دست آمده ازPSCAD/EMTDC) مشخص شده است که می توان از SVC به طور موثر برای کنترل ولتاژ و جبران توان راکتیو استفاده نمود. بنابراین، برتریSVC نسبت به جبران خازن ثابت، اثبات شده است. علاوه بر این، ما مشاهدات زیر را درباره SVC داریم. SVC، نسبت به خازن موازی سوئیچ شونده متعارف و جبران راكتور، هم در حالت پایا و هم در حالت گذرا، دارای قابلیت های كنترل ولتاژ برتر می باشد.

1. با توجه به موارد فوق، SVC موجب بهبود پایداری گذاری سیستم می شود.
2. در صورت بروز اختلال، حضور یک خازن سری ثابت در مدار باعث ایجاد نوسانات نامطلوب در پروفایل کنترل ولتاژ SVC می شود، در حالی که حضور TSC ها تمایل به افزایش دامنه چنین نوساناتی دارد.
3. عملکرد SVC در صورت کاهش ولتاژ سیستم، رضایت بخش است.

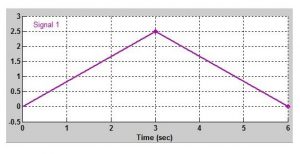

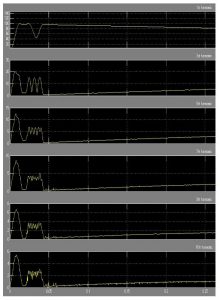

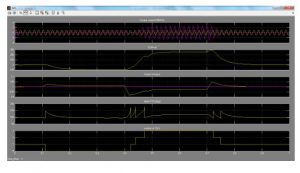

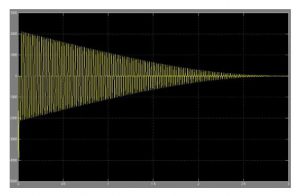

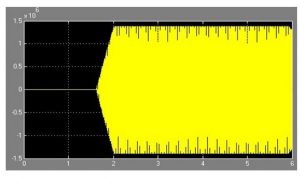

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به خروجی های شبیه سازی قرار داده شده است:
