دانلود شبیه سازی مقاله مقایسه عملکرد SVC و STATCOM برای جبرانسازی توان راکتیو

جبرانسازی توان راکتیو با کنترل کننده فازی

تاسیسات الکتریکی مدرن به دلیل افزایش روز افزون تقاضا، با مشکلات زیادی روبرو شده و ولتاژ با افزایش تلفات و مشکلات مختلف در کیفیت توان، دچار بی ثباتی شده است. عمدتاً پس از مطالعه چندین تحقیق در زمینه جبران توان راکتیو و تقاضا برای منبع توان راکتیو کنترل پذیر، بررسی عملکرد کارآمد و قابل اطمینان سیستم توان الکتریکیac افزایش یافته است. توسعه سریع صنعت الکترونیکی پر توان، سبب شده است تا ادوات سیستم انتقال انعطاف پذیر AC (ادوات FACTS) در برنامه های کاربردی مفید مورد توجه قرار گیرند. جبرانساز توان راکتیو (SVC) به طور گسترده ای مورد استفاده قرار گرفته است. این نوع جبران دارای معایب بزرگ، اتلافات بیشتر و واکنش آهسته تر می باشد. امروزه، ادوات بهینه ساز کیفیت توان مبتنی بر اینورتر به دلیل پاسخ سریع، اندازه کوچک و تلافات کم شان برای بهبود مشکلات مربوط به کیفیت توان در سیستم های توزیع پیشنهاد شده اند؛ جبرانساز سنکرون استاتیک (STATCOM) یکی از ادوات facts می باشد. STATCOM، با اتصال از نوع موازی به سیستم ac می تواند اینورتری برای بهبود عملکرد کیفیت توان باشد. این وسیله به دلیل عملکرد حالت پایدار جذابش، نقش مهمی در تأمین توان راکتیو، تنظیم ولتاژ و بهبود عملکرد پایداری گذرای سیستم های قدرت ایفا می کند. برای تعادل بار، تنظیم ولتاژ و فیلتر هارمونیک در سیستم توزیع مورد استفاده قرار می گیرد. در این پروژه مقایسه عملکرد بین کنترل کننده SVC و STATCOM  با استفاده از تکنیک کنترل یعنی توسط کنترل کننده فازی و بدون کنترل کننده فازی انجام شده است. علاوه بر این، STATCOM به طور قابل توجهی امپدانس سیستم موجود را تغییر نمی دهد و این مزیت را نسبت به SVC دارد. همچنین، عملکرد STATCOM با عملکرد SVC متداول مقایسه شده است. منطق فازی روش کنترل جدیدی برای SVC و STATCOM ارائه نموده و در میرایی نوسانات به کاربرد رفته است. شبیه سازی برای تأیید عملکرد کنترل کننده پیشنهادی با استفاده از MATLAB/SIMULINK انجام شده است. این پروژه صرفاً با حالت یون تصحیح ضریب توان سروکار دارد و اعوجاج هارمونیکی کل را نشان می دهد.

مطالعه مقایسه ای SVC و STATCOM در بهبود پایداری ولتاژ استاتیک ارائه شده است. مقایسه عملکرد بهبود پایداری ولتاژ استاتیک بین SVC و STATCOM و عملکرد STATCOM در مقایسه بهتر از روش متداول SVC می باشد. منطق فازی یک روش کنترل جدید برای SVC و STATCOM ارائه نموده و و در میرایی نوسانات به کاربرد رفته است. شبیه سازی ها برای تأیید عملکرد کنترل کننده پیشنهادی با استفاده ازMATLAB/SIMULINK انجام شده است و این پروژه صرفاً با حالت یون تصحیح ضریب توان و جبران توان راکتیو سروکار دارد و اعوجاج هارمونیکی کل را نشان می دهد.

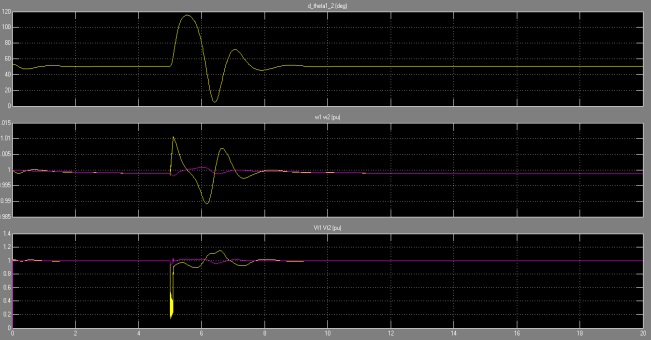

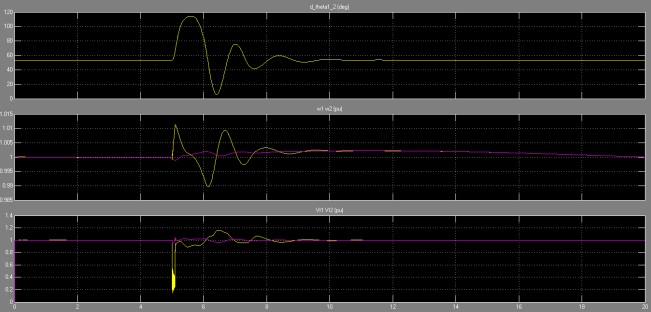

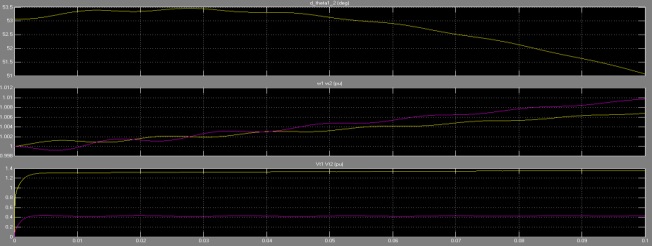

این شبیه سازی در محیط سیمولینک متلب (MATLAB) انجام شده و در ادامه نیز تصاویر مربوط به خروجی های آن قرار داده شده است:
