دانلود شبیه سازی مقاله رگولاتور ولتاژ AC مبتنی بر مبدل باک – بوست AC-AC

رگولاتور ولتاژ AC

رگولاتور ولتاژ AC به صورت سنتی با ترانسفورماتور تپ شده ساخته می شود، اما سرعت پاسخ سیستم خیلی پایین است. علت این است که تپ صرفاً در حین عبور صفر جریان بار تغییر می کند. بدلیل اینکه نیمه هادی های SCRبکار می روند ، و نیز بدلیل اینکه در حالت عادی  مقدار RMS محاسبه و برای تعیین گذار تپ بکار می رود. علاوه بر این، به تپ های زیادی نیاز است تا درصد تنظیم در حد مطلوبی قرار بگیرد.

در این پروژه یک رگولاتور ولتاژ AC بر اساس مبدل AC-AC باک- بوست معرفی شده است. با این توپولوژی به هیچ ترانسفورماتوری نیاز نیست.زیرا توپولوژی قادر به افزایش یا کاهش ولتاژ مطابق نیاز است. مشکل کموتاسیون  با تفکیک القاگر به دو بخش برطرف شده است. علاوه بر این، از کنترل کننده ای استفاده می شود که پاسخ سریع سیستم را ممکن می سازد. پیاده سازی نهایی نیز نسبتاً ساده است.

در این پروژه، مطالعه و پیاده سازی یک رگولاتور ولتاژ ACبر اساس مبدل AC-AC باک بوست ارائه شده است. از نظر سنتی، یک رگولاتور ولتاژ AC از یک تپ چنجر ترانسفورماتور یا توپولوژی های باک مبتنی بر مبدل AC-AC ساخته شده است.البته پیشرفت های اخیر در مبدل AC-AC پیاده سازی رگولاتورهای ولتاژ AC با سایر توپولوژی ها را ممکن می سازد. رگولاتور ولتاژ AC پیشنهادی بر اساس مبدل باک- بوست عملکرد خوبی دارد زیرا کنترل کننده چنین امکانی را فراهم ساخته است. پاسخ دینامیک سریع بدست آمده است و تنظیم ولتاژ درصد خوبی دارد. نتایج شبیه سازی و آزمایشات ارائه شده اند.

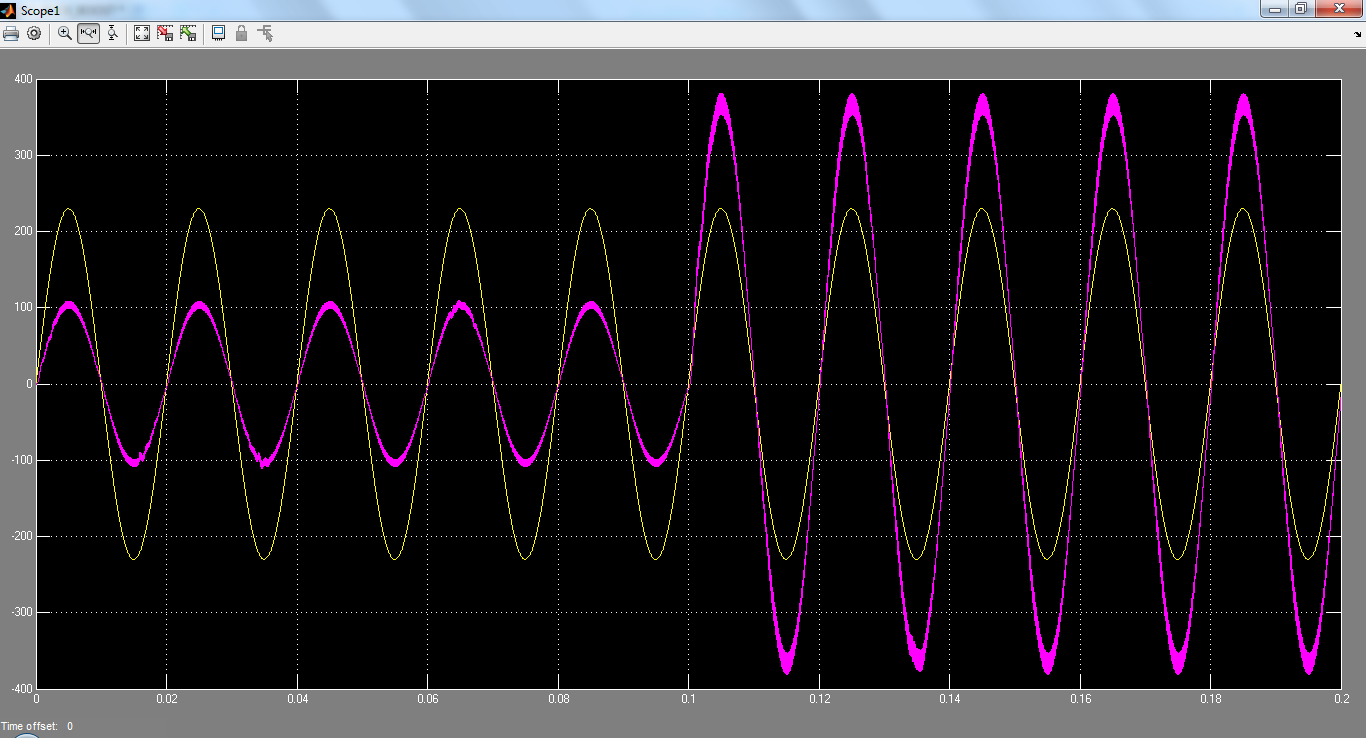

این شبیه سازی در نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تصویر شکل موج خروجی آن قرار داده شده است:
