دانلود شبیه سازی مقاله بهبود سطح ولتاژ سیستم قدرت با استفاده از SVC

بهبود ولتاژ سیستم قدرت

بهبود پایداری سیستم قدرت برای یک سیستم مقیاس بزرگ بسیار حایز اهمیت می باشد. سیستم انتقال قدرت AC دارای محدوده های مختلفی می باشد که به عنوان محدودیت های استاتیک و محدودیت های دینامیکی طبقه بندی شده اند. به طور مرسوم، برای تقویت انواع مشابه سیستم‌های افزاینده ی پایداری از خازن های موازی و سری با کلیدزنی مکانیکی یا ثابت، راکتورها و ژنراتورهای همزمان استفاده شده است. به دلایل مختلف، دستیابی مؤثر به عملکرد مطلوب مقدور نبود. جبرانساز استاتیک VAR (یعنی SVC) یک وسیله الکتریکی برای برای جبرانسازی توان راکتیو با عملکرد سریع در شبکه های انتقال ولتاژ بالا می باشد، این وسیله می تواند به بهبود پروفایل ولتاژ در حالت گذرا کمک کند و بنابراین می تواند سبب بهبود در کیفیت و عملکرد خدمات الکتریکی گردد. یک SVC را می توان با استفاده از کنترل کننده های مختلفی کنترل نمود که به طور صحیح طراحی شده و می توانند پایداری ولتاژ سیستم قدرت مقیاس بزرگ را بهبود بخشند. همچنین نویسندگان کنترل کننده P.I را طراحی کرده اند و اکنون کنترل کننده کارآمدتر P.O.D برای SVC طراحی شده است تا V_qref را به صورت خارجی تزریق کند. ماهیت پویای SVC در استفاده از ادوات تریستور (به عنوان مثالGTO ، IGCT) نهفته است. بنابراین، این پروژه برای بهبود عملکرد سیستم قدرت چند ماشینی، SVC مبتنی بر تریستور را با کنترل کننده های POD ارائه کرده است.

سطح ولتاژ توالی مثبت حقیقی در یک مدل سیستم قدرت SVC در شرایط مختلف خطا، بواسطه یا بدون کنترل کننده POD بهبود یافته است. اگرچه نویسندگان یک کنترل کننده دیگر (P.I) را برای SVC طراحی کرده اند، اما POD نیز یک کنترل کننده بسیار کارآمد برای SVC محسوب می شود. از نتایج فوق در می یابیم، کنترل کننده پیشنهادیPOD به این دلیل که می تواند زمان پایداری ولتاژ را کوتاه تر کند و نوسان دستگاه را در کمترین زمان ممکن از بین ببرد، می تواند یک کنترل کننده SVC بسیار مناسب باشد. در عوض، اگر از کنترل کننده POD استفاده شده باشد، آنگاه تنها نرخ پایین SVC برای تثبیت سیستم قدرت قوی در کمترین زمان ممکن هم در دو حالت پایدار و هم در شرایط پویا کافی خواهد بود. سایر ادواتFACTS یعنی کنترل کننده های SSSC ،STATCOM ، UPFC را می توان با استفاده از کنترل کننده POD برای بهبود پایداری حالت گذرا و پایدار سیستم قدرت طراحی نمود.

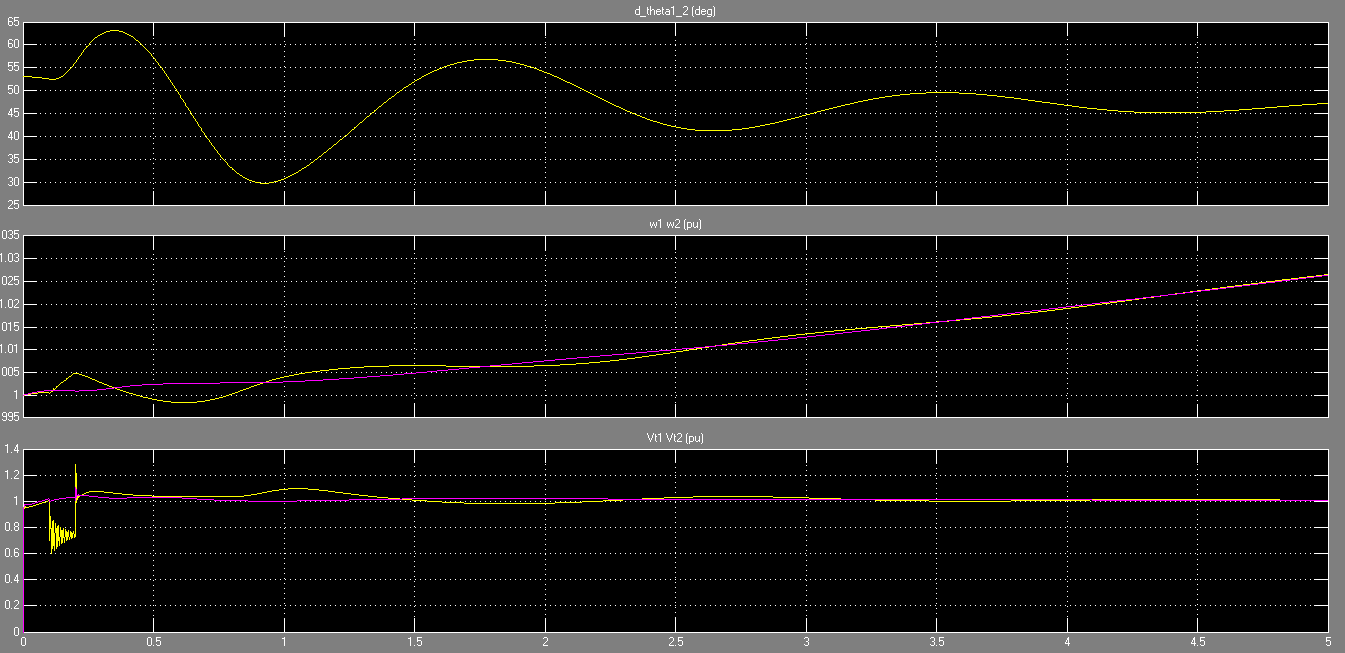

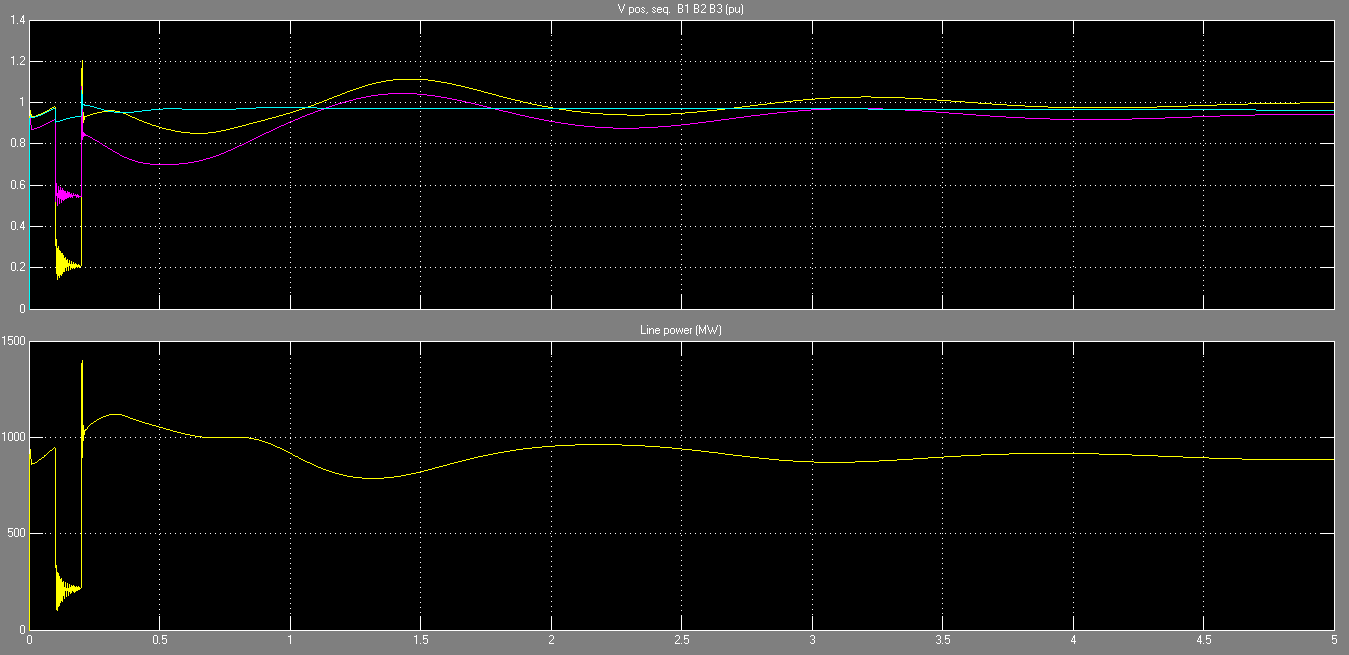

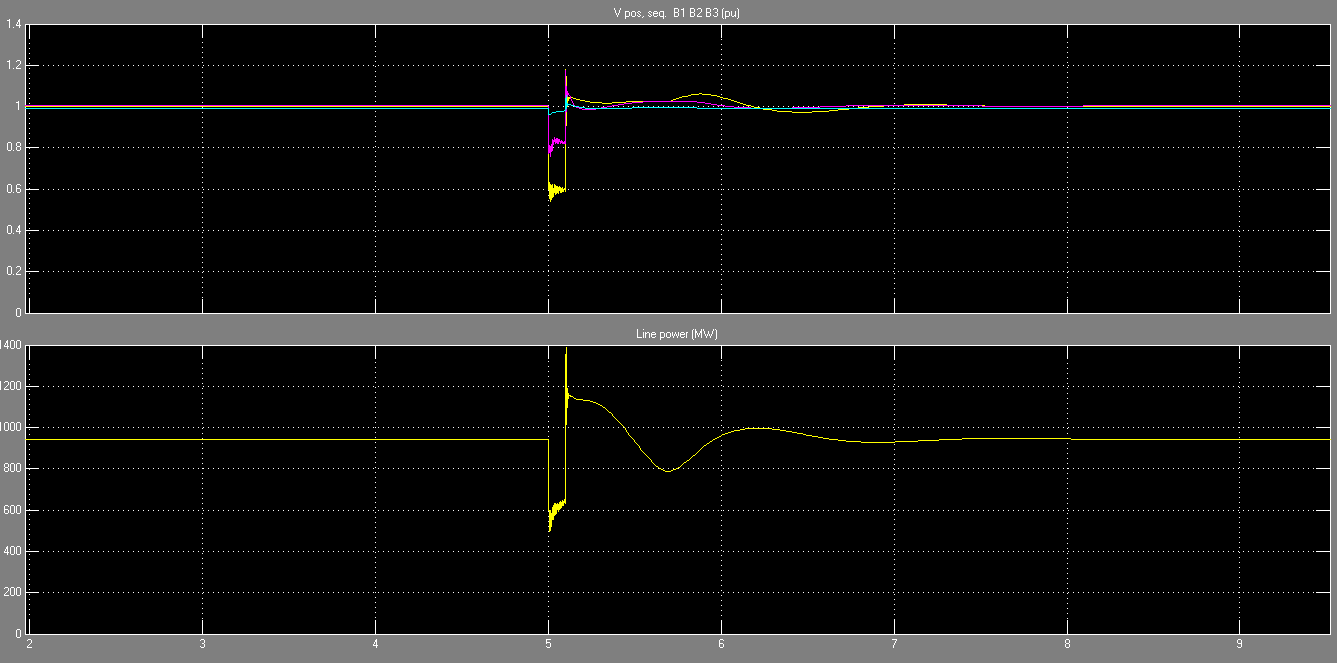

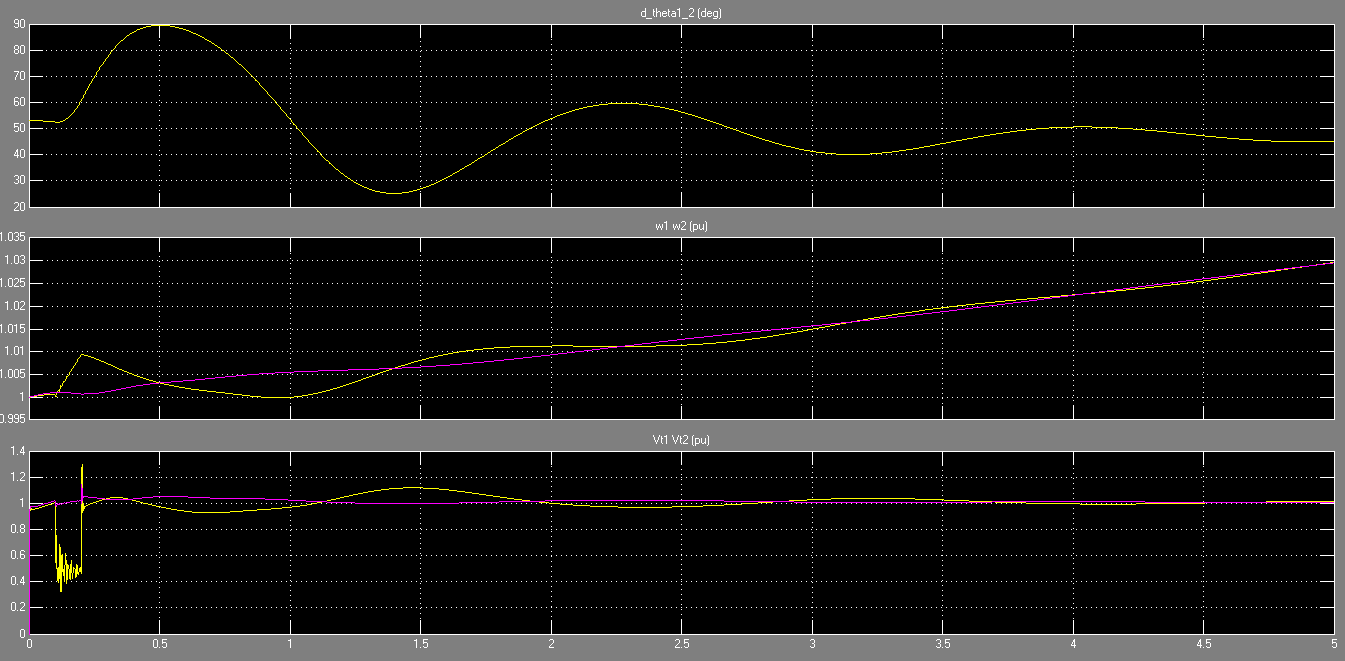

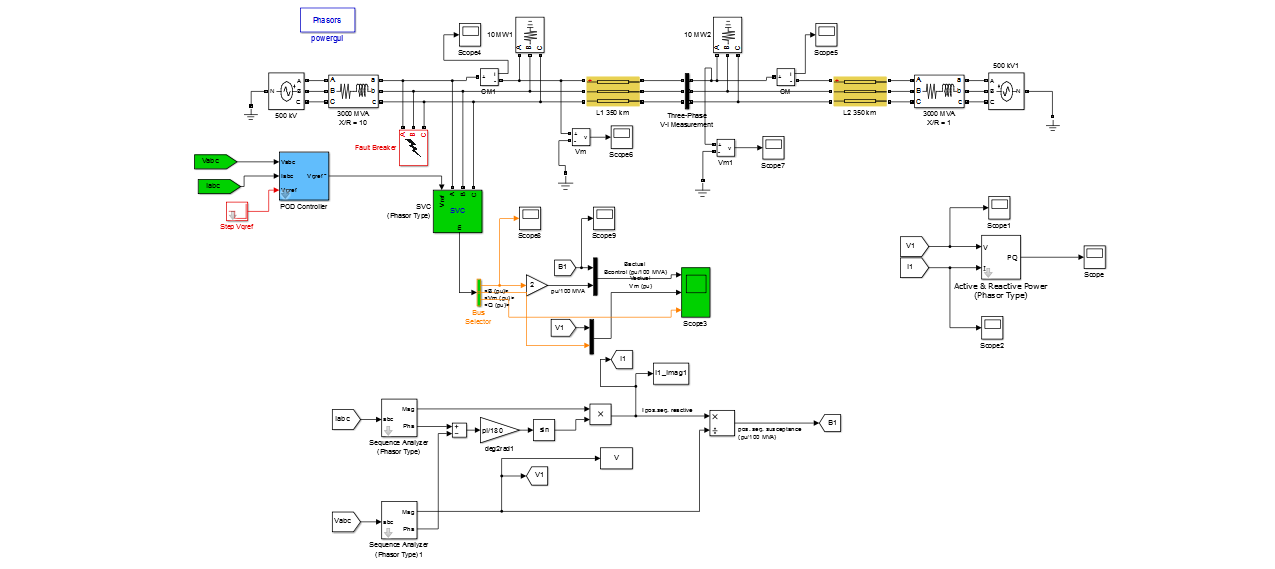

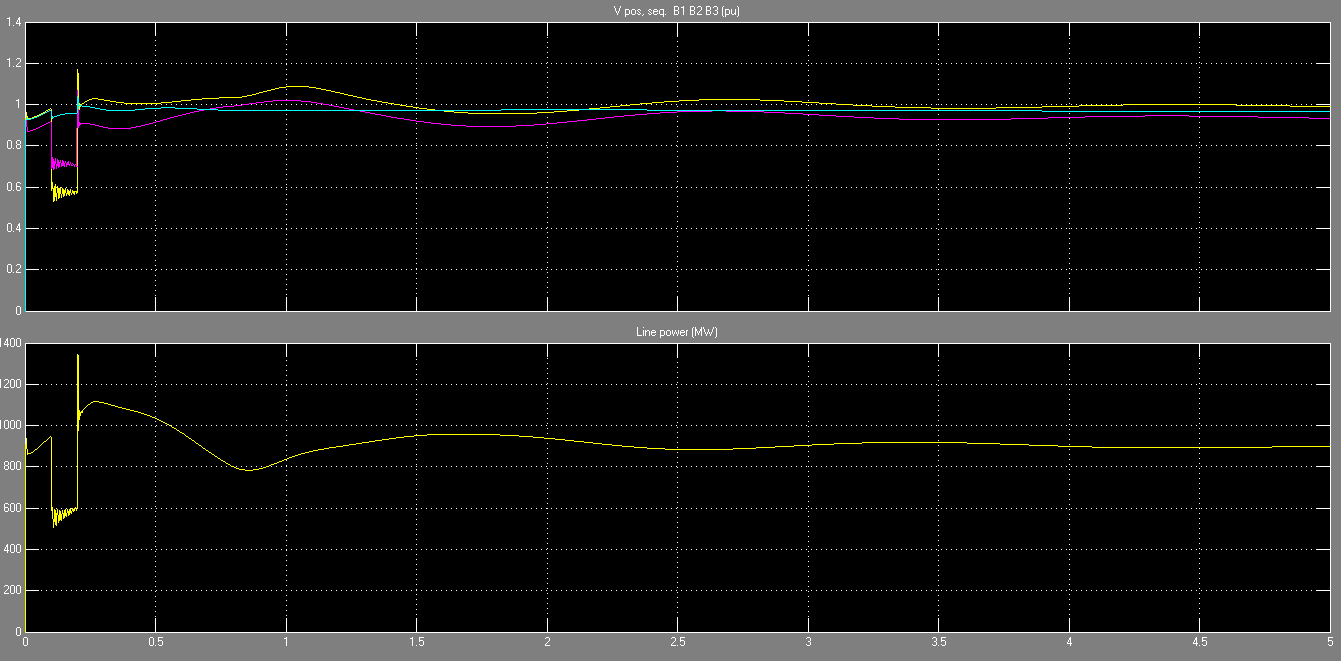

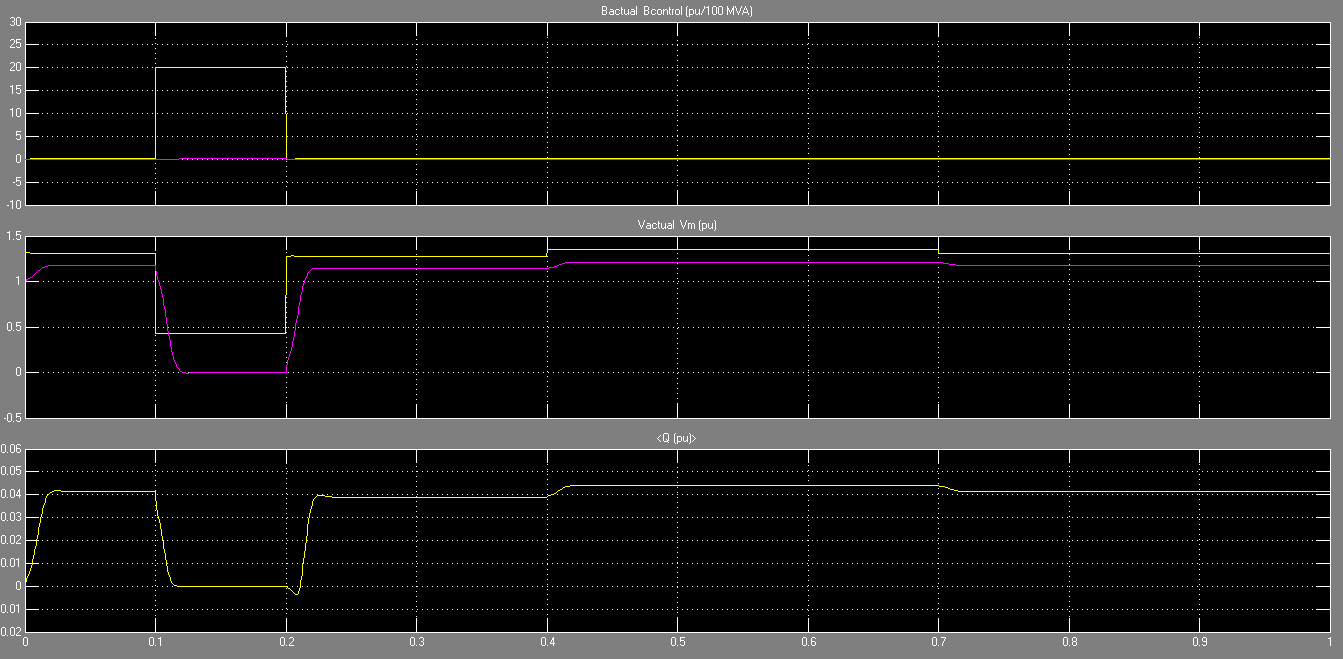

این شبیه سازی در محیط سیمولینک متلب (MATLAB) انجام شده و در ادامه نیز تصاویر مربوط به شبیه سازی و خروجی های آن قرار داده شده است:
