دانلود شبیه سازی مقاله الگوریتم خود ترمیم برای شبکه انتقال بر اساس نظریه شبکه پیچیده

الگوریتم خود ترمیم در شبکه انتقال

با افزایش بیش از پیش ظرفیت و گسترش همبندی سیستم های قدرت مدرن، و همچنین تجدید ساختار صنعت قدرت، بهره برداری و نگهداری سیستم قدرت، پیچیده تر شده اند و سیستم های قدرت بیشتر نزدیک به حدود عملکردی خود، کار می کنند. این عوامل، احتمال رخداد خاموشی را افزایش می دهند. در سالهای اخیر، چندین خاموشی در سیستم های قدرت واقعی جهان رخ داد، اگرچه معیارهای بسیاری برای بهبود سطح ایمنی و پایداری سیستم های قدرت، در نظر گرفته شده است. با توجه به این پیشینه، بررسی مسائل در مورد خود ترمیم در شبکه های هوشمند بعد از یک خاموشی کامل یا یک خاموشی محلی، بسیار مهم است.

استراتژی های خود ترمیم، گزینه های کنترلی هستند که برای هدایت یک سیستم قدرت به سمت یک وضعیت ایمن تر، کمتر آسیب پذیر، شروع می شوند. این گزینه های کنترلی، معمولاً در این مدها شروع می شوند: مدهای خودترمیمی پیشگیرانه، تصحیح کننده و بازیابی کننده. استراتژی های خودترمیمی بازیابی کننده، برای هدایت سیستم قدرت از یک وضعیت عملکردی بازیابی کننده به یک وضعیت نرمال بوسیله گزینه های کنترلی، مانند بلک استارت، بازآرایی شبکه و بازیابی بار، استفاده می شوند.

خودترمیم بازیابی کننده سیستم های قدرت، اول از همه پیشنهاد شد. سپس، بینیت یا میانگی الکتریکی، که می تواند بازگو کننده نه تنها اهمیت نسبی و اولویت بازیابی مولدهای غیر «بلک استارت» جهت شروع مجدد و بارهای مهم جهت بازیابی مجدد، می باشند بلکه همچنین توزیع گره ها جهت بازیابی، براساس نظریه شبکه پیچیده، تعریف می شود. براساس بینیت الکتریکی ارائه شده، یک مدل و استراتژی بهینه سازی خودترمیمی بازیابی کننده برای تعیین مسیر بازیابی بهینه و شبکه اسکلت بندی سیستم های قدرت مقصد، پیشنهاد می شوند. در آخر، سیستم 10 واحدی 39 شین نیوانگلند و قسمتی از سیستم قدرت واقعی گوانگدونگ در چین برای اثبات و نشان دادن ویژگی استراتژی پیشنهادی، بکار گرفته می شوند. مثال های متعدد نشان می دهند که انرژی تامین نشده بارهای مهم را می توان با استفاده از استراتژی خودترمیم بازیابی کننده پیشنهادی در مقایسه با استراتژی های بازیابی سنتی و استراتژی قابلیت تولید بیشینه، کاهش داد.

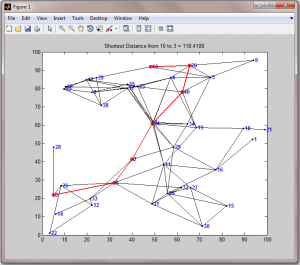

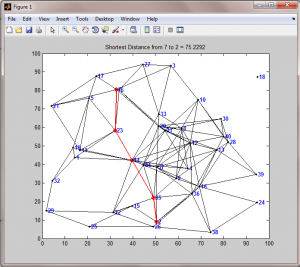

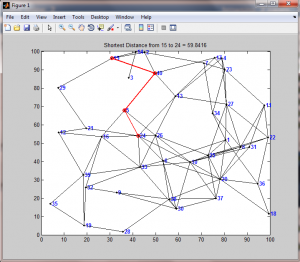

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به خروجی های شبیه سازی قرار داده شده است:
