دانلود شبیه سازی مقاله فیلتر توان اکتیو شنت مبتنی بر سیمولینک متلب برای به حداقل رسانی هارمونیک ها

پروژه متلب فیلتر توان اکتیو شنت

سیستم های الکتریکی مدرن، بخاطر استفاده گسترده از واحدهای تبدیل توان و تجهیزات الکترونیک قدرت، باعث افزایش اغتشاش های هارمونیکی در جریان شبکه های ac شده است. کیفیت توان (PQ)، یکی از معیارهای مهم یک سیستم الکترونیک قدرت است. اصطلاح PQ به معنای حفظ شکل موج جریان سینوسی خالص هم-فاز با یک شکل موج سینوسی خالص می باشد. توان تولید شده در نیروگاه و مولدها، بطور طبیعی، سینوسی خالص می باشد. تنزل کیفیت توان عمدتاً بخاطر هارمونیک های جریان و ولتاژ ایجاد شده بوسیله تجهیزات مبتنی بر الکترونیک قدرت مانند درایوهای سرعت متغیر، منابع تغذیه الکترونیکی، شارژرهای باتری، چوک های الکترونیکی و غیره می باشند. این بارهای غیرخطی، جریان های غیرسینوسی را جذب می کنند و توان راکتیو را مصرف می کنند. جریان های هارمونیک تولید شده بوسیله بارهای غیرخطی از طریق نقطه تزویج مشترک به سیستم های توزیع بر می گردند. کنترلر، قسمت اصلی فیلتر توان اکتیو است و در سالهای اخیر، موضوع بسیاری از پژوهش ها بوده است. کنترلرهای ولتاژ و جریان PI متداول برای کنترل جریان هارمونیک و ولتاژ dc بوسیله APF شنت مورد استفاده قرار گرفته اند. اما، کنترلر PI متداول نیاز به مدل ریاضیاتی دقیق سیستم دارد، که بدست آوردن آن تحت تغییرات پارامتر، غیرخطی بودن و آشفتگی های بار دشوار است. اخیراً، کنترلرهای منطق فازی، توجه زیادی برای کاربردهای مختلف، به خود جلب کرده اند. مزیت های کنترلرهای منطق فازی، شامل استواری در برابر تغییر پارامتر، عدم نیاز به مدل ریاضیاتی دقیق، توانایی کار با ورودی های غیردقیق و توانایی سروکار داشتن با غیرخطی ها می باشند. این پروژه، طرح های کنترل منطق فازی برای جریان هارمونیک و کنترل ولتاژ dc اینورتر برای بهبود عملکرد APF شنت را ارائه می دهد. عملکرد کنترلر فازی از طریق شبیه سازی های کامپیوتری تحت شرایط حالت پایدار ارزیابی می شود. نتایج بدست آمده نشان می دهند که کنترلر فیلتر توان اکتیو پیشنهادی، یک منبع تغذیه سینوسی با اعوجاج هارمونیک کم و همفاز با ولتاژ خط، حاصل می کند. همچنین، الگوریتم کنترلر منطق فازی طراحی و پیاده سازی می شود.

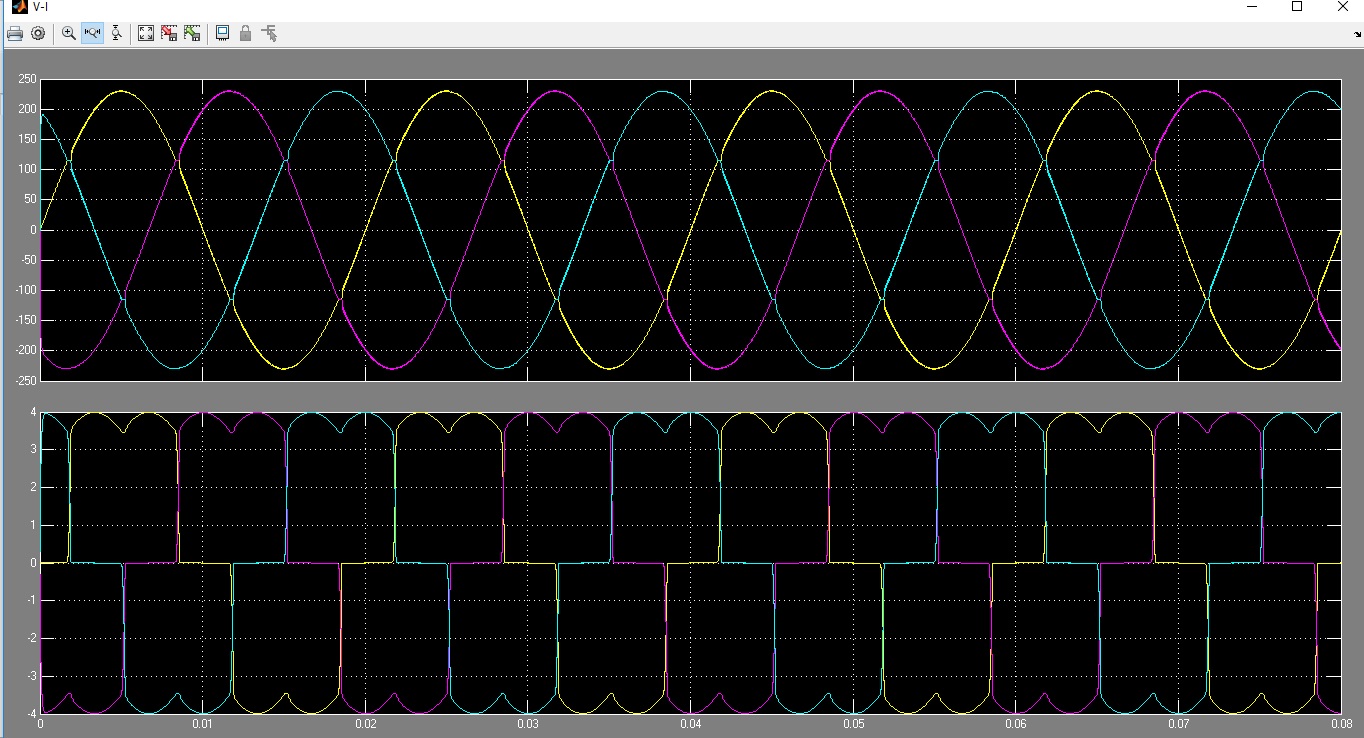

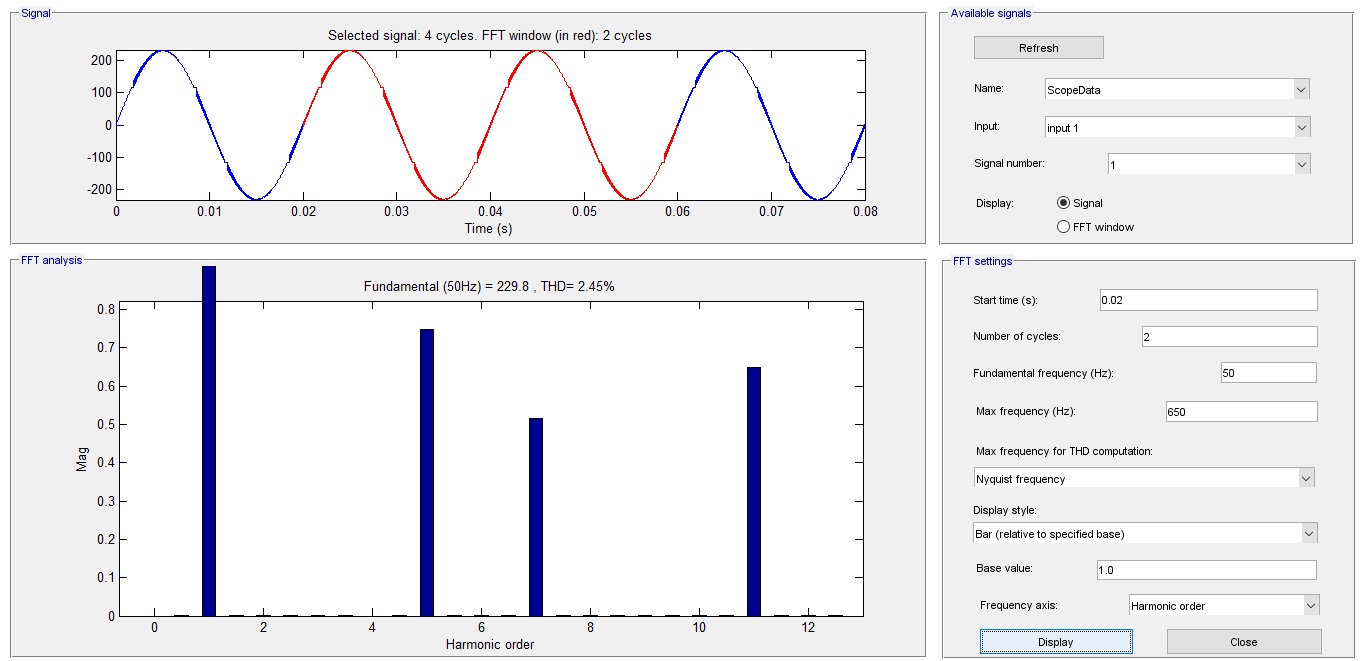

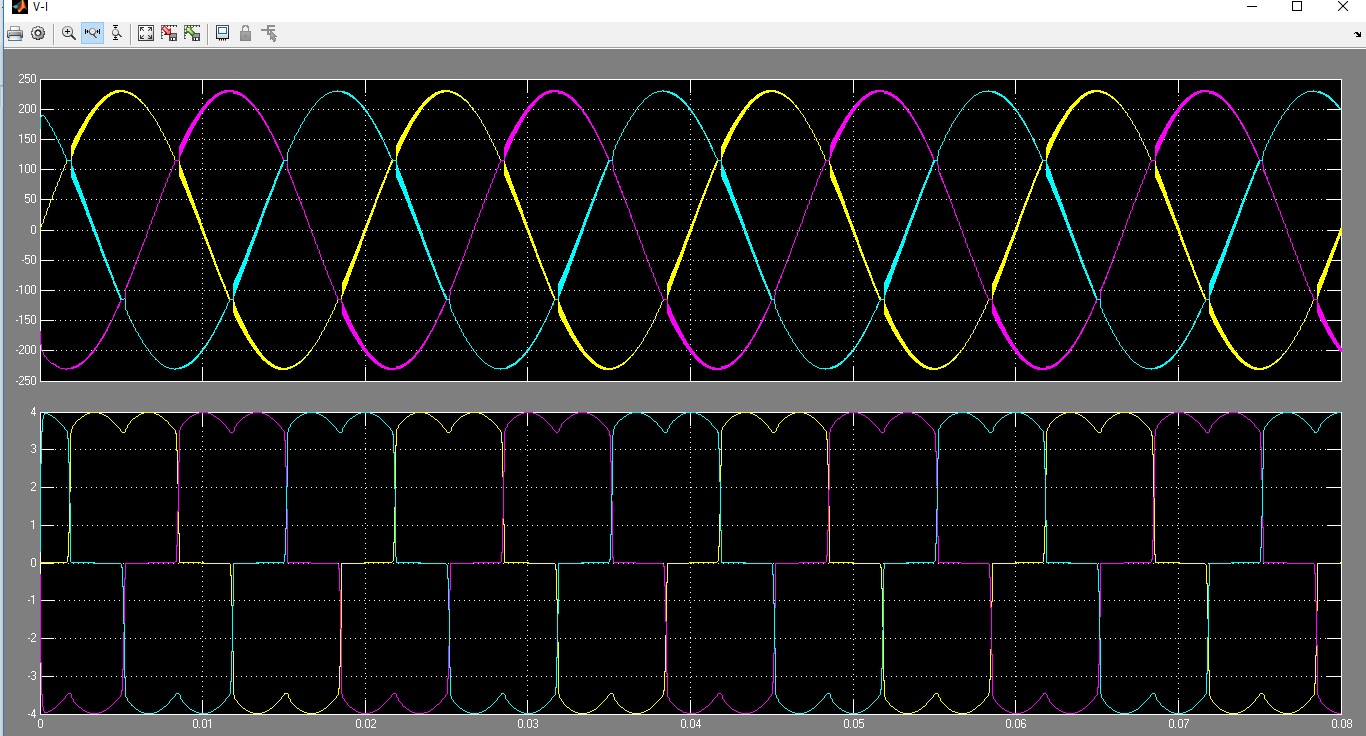

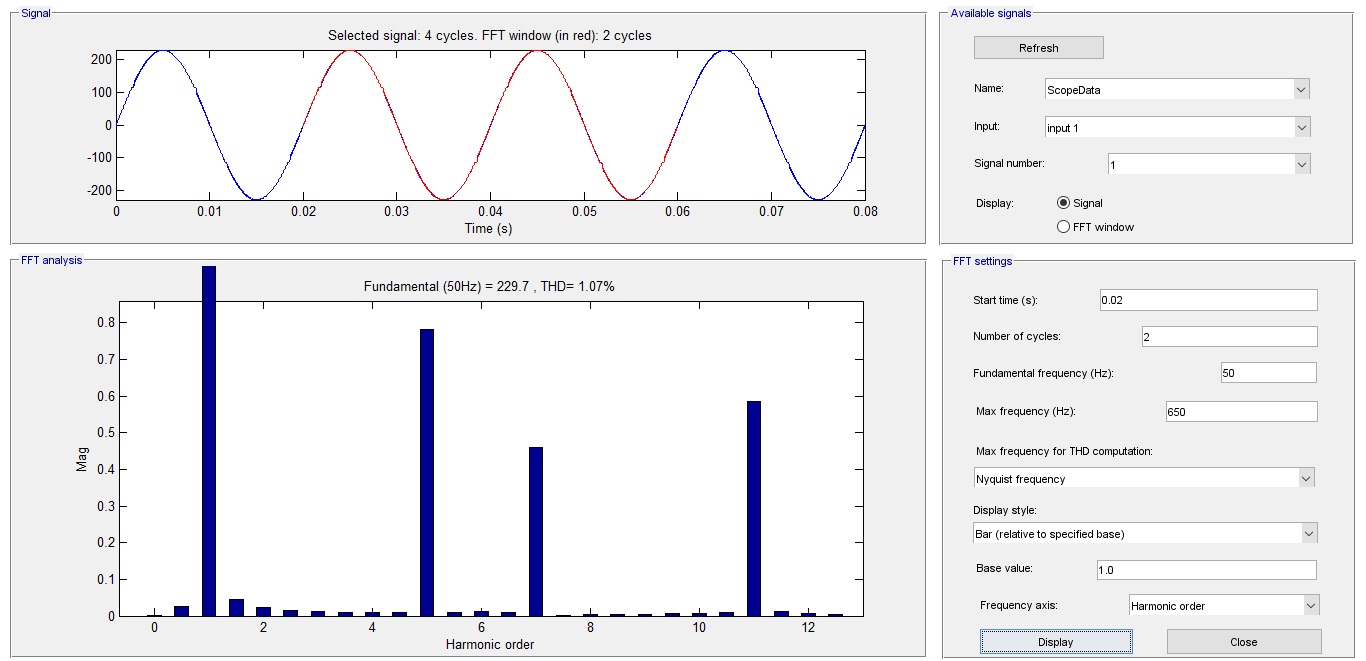

این مقاله در محیط نرم افزار سیمولینک متلب (MATLAB) شبیه سازی شده و در ادامه نیز تعدادی از تصاویر مربوط به شبیه سازی و خروجی های آن قرار داده شده است:

مسئله ارائه انرژی الکتریکی با کیفیت به کاربران، یکی از مسائل مهم می باشد. علت آن، افزایش بارهای غیرخطی در شبکه است. اینها، منابع تولید آلودگی هارمونیک در شبکه هستند که آشفتگی های بسیاری بوجود می آورند و عملکرد بهینه تجهیزات الکتریکی را مختل می کنند. در این پروژه، راهکاری برای حذف هارمونیک ها بوسیله بارهای غیرخطی پیشنهاد شده است. همچنین در اینجا، تحلیل و شبیه سازی یک فیلتر توان اکتیو (APF) که هارمونیک ها و توان راکتیو تولید شده توسط بارهای غیرخطی را در حالت پایدار و گذرایی ها جبرانسازی می کند، ارائه می شود. موثر بودن APF بوسیله شبیه سازی با استفاده از MATLAB/SIMULINK کیفیت توان بهتر با طراحی این فیلتر توان اکتیو مبتنی بر کنترلر منطق فازی جدید، نشان داده شد.
