دانلود شبیه سازی مقاله کاهش جریان هجومی در ترانسفورماتور

کاهش جریان هجومی ترانس

جریان هجومی که جریان گذرا هم نامیده می شود، هنگامی رخ می دهد که ترانسفورماتور بدون بار انرژی دریافت می کند. اندازه جریان هجومی به شار باقیمانده، زاویه ولتاژ در حین دریافت انرژی ترانسفورماتور، قدرت منبع، امپدانس نشتی بستگی دارد. جریان گذرای بزرگ، تنش الکترومغناطیسی شدید و کم کردن طول عمر ترانسفورماتور را نیز ممکن می سازد، همچنین تجهیزات حفاظتی نیز عملکرد مطلوب شان را از دست می دهند. در سال های اخیر، سیستم های حفاظتی متعددی برای ترانسفورماتورها، بر اساس سیستم رله دیفرانسیل توسعه داده شده اند. تکنیک های مختلفی همچون وارد کردن قبلی مقاومت، نقطه موج، جبرانسازی سری بر اساس مدارات پیچیده یا میکرورایانه ها برای تمایزدهی جریان هجومی از جریان خطا پیشنهاد شده اند. البته ترانسفورماتور باید همچنان با تنش الکترومغناطیسی شدید ناشی از جریان هجومی روبرو بشود. ترانسفورماتور از نظر پاسخ به هارمونیک های سیستم قدرت، حساس ترین قطعه است. جریان هجومی می تواند مشکلات کیفیت توان، از جمله فلش ولتاژ را افزایش بدهد. اصلی ترین عوامل موثر بر مغناطیسی شدن جریان هجومی زاویه ولتاژ در لحظه ایجاد انرژی، اندازه و قطبیت شار باقیمانده، قدرت منبع هستند. البته جریان هجومی به قابلیت حمل شار ماده هسته ترانسفورماتور نیز بستگی دارد. علاوه بر این، مقاومت کل سیم پیچ اولیه، اندوکتانس هوا- هسته، هندسه هسته ترانسفورماتور و قابلیت حداکثر شار حمل شده ماده هسته نیز روی جریان هجومی تاثیرگذار هستند.

جریان هجومی نیروهای الکترومغناطیسی به اندازه 25 برابر مقدار عادی را تولید می کند. همچنین مشکل در عملکرد تجهیزات حفاظتی، همچون تریپ ناخواسته رله ها را در پی دارد. دو روش مختلف کاهش جریان هجومی مقایسه شده اند. شاردهی از قبل ساده تر از روش نقطه موج است زیرا جریان تحریک ترانسفورماتور، زودتر از شار اولیه، حالت پایدار را تنظیم می کند. بدین ترتیب بر اهمیت تحقیق یا پیشنهاددهی کاربردها و حالت های توسعه یافته تاکید می شود.

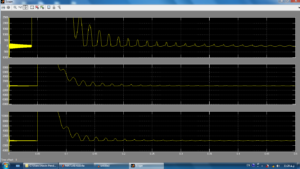

این شبیه سازی در محیط سیمولینک متلب (MATLAB) انجام شده و در ادامه نیز تصویر مربوط به محیط شبیه سازی و همچنین خروجی آن قرار داده شده است:
