دانلود شبیه سازی مقاله کنترل سیستم تبدیل توان بادی با DFIG جهت تولید توان اکتیو

سیستم تبدیل توان بادی مجهز به DFIG

انرژی بادی به دلیل پاک و تجدیدپذیر بودن، در حال تبدیل شدن به یکی از منابع تجدیدپذیر مهم انرژی در جهان است. با کمک دیگر منابع تجدیدپذیر انرژی، مانند انرژی خورشیدی، بحران های انرژی جهان در آینده قابل حل است. در مقایسه با گذشته و به دلیل ادغام تدریجی بارهای غیر خطی در شبکه، نقش اصلی یک WECS، نه تنها جذب حداکثر نیرو از باد، بلکه همچنین بهبود کیفیت توان است. در نتیجه با توسعه مزارع بادی که در یک شبکه، ادغام شده اند، کیفیت انرژی در آینده بهتر می شود. ژنراتورهای بادی با سرعت متغیر، غالباً به دلیل تولید انرژی کارآمد، بهبود کیفیت انرژی و عملکرد پویا در هنگام خطاهای شبکه، از سیستم های با سرعت ثابت، جذاب تر هستند. اخیراً، بیشتر سیستم های تبدیل انرژی باد به DFIG با سرعت متغیر، مجهز شده اند.

در این پروژه شبیه سازی، رویکرد جدیدی برای مدیریت و ارتقای کیفیت توان شبکه با استفاده از یک WECS مجهز به DFIG ارائه شده است. RSC به گونه ای کنترل می شود تا بین تولید حداکثر توان اکتیو و بهبود کیفیت انرژی، بدون هیچ گونه امتیاز بیش از حدی، مدیریت شود. بلوک کنترل اولویت پیشنهادی، بالاترین اولویت را به تولید انرژی فعال نسبت به کیفیت انرژی می دهد و جبران توان راکتیو، نسبت به فیلترینگ اکتیو، اولویت دارد. پس از تولید انرژی فعال و تصحیح فاکتور انرژی، از قابلیت RSC، کاملاً برای فیلترینگ فعال، بدون هیچ گونه امتیاز بیش از حدی؛ با محاسبه یك قسمت مناسب از دستورات جریان روتور به گونه ای كه از كیفیت بهتر فیلترینگ اطمینان حاصل شود و جریان RSC، زیر مقدار اسمی خود نگه داشته شود، استفاده می شود. نتایج شبیه سازی، اثربخشی رویکرد پیشنهادی را اثبات می کند. از یک فیلتر انتخابی می توان برای جبران تنها جریان های هارمونیک پنجم و هفتم غالب تر استفاده کرد و حداکثر توانایی RSC را از نظر فیلترینگ فعال به همان روش، تضمین کرد.

این شبیه سازی با استفاده از نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از شکل موج های خروجی شبیه سازی قرار داده شده است:

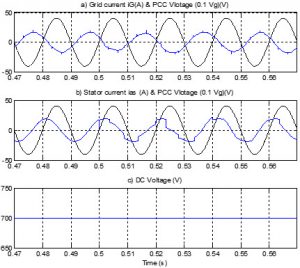

شکل موج های جریان و ولتاژ شبکه و ولتاژ خازن قبل و بعد از جبرانسازی:

طیف هارمونیکی جریان شبکه قبل و بعد از جبرانسازی:

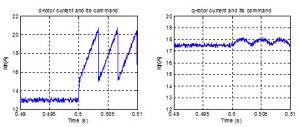

جریان های محور d و q  روتور و سیگنالهای مرجع آنها:

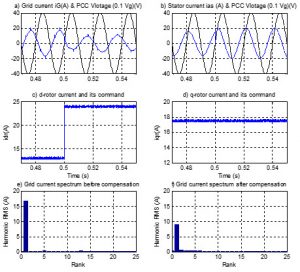

شکل موج های ولتاژ و جریان شبکه، جریان استاتور، جریان های محور d و q روتور و مرجع آنها، طیف هارمونیکی جریان شبکه قبل و بعد از جبرانسازی تحت شرایط اشباع راکتیو:

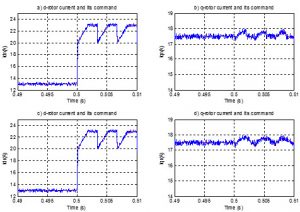

جریان های محور d و q روتور و مرجع آنها قبل و بعد از جبرانسازی تحت اشباع هارمونیکی مرجع جریان روتور برای استراتژی اول(a و b) و دوم (c و d):

جریان های لحظه ای روتور و مرجع آنها و بعد از جبرانسازی تحت اشباع هارمونیکی مرجع جریان روتور در استراتژی اول و دوم:
