دانلود شبیه سازی مقاله کنترل توان صنعتی با سوئیچینگ سیکل یکپارچه بدون ایجاد هارمونیک

پروژه متلب کنترل توان صنعتی

این مقاله به بررسی کنترل سوئیچینگ سیکل یکپارچه برای کنترل توان صنعتی می پردازد. در این روش، کنترل ولتاژ با اتصال بار به منبع برای برخی از سیکل‌ها و سپس قطع مقداری بار برای خارج از سیکل  محقق می شود. همچنین در این پروژه، اصل عملکرد و شرح مدار ارائه شده است و نتایج نیز با استفاده از سیمولینک در نرم افزار متلب شبیه سازی شده اند.

کنترل کننده ولتاژ AC یک مدار الکترونیک قدرت است که در آن ac ثابت بدون تغییر فرکانس به متغیر ac تبدیل می شود. مدار مبدل از SCR به عنوان سوئیچ تشکیل شده است و متغیر  acرا برای بار، کنترل سرعت موتور القایی، گرمایش و روشنایی صنعتی، ترانسفورماتورهای تپ چنجر زیر بار، استارت نرم موتورهای القایی، کنترل‌های مغناطیسی ac و غیره فراهم نموده و امکانپذیر می کند. متداول ترین مدار الکترونیک قدرت برای کنترل ولتاژ ac، استفاده از دو SCR است که به صورت ناهمسو بین منبع و بار متصل شده‌اند.  همچنین، استراتژی کنترل به پالس گیت مربوط به SCR بستگی دارد.

در این مقاله، ولتاژ از طریق سوئیچینگ سیکل یکپارچه کنترل می شود و از کنترل توان متناوب نیز استفاده می شود. از طریق سیگنال خروجی سیکل انتگرالی، موج سینوسی خالص را بدست می آوریم، تا هارمونیک ها کاهش یافته و ضریب توان بهبود یابد. همچنین این روش دارای هزینه کم و کارکرد آسان و تلفات برق AC کمتری می باشد. بنابراین از راندمان بهتری در زمینه توان متناوب برخوردار است.

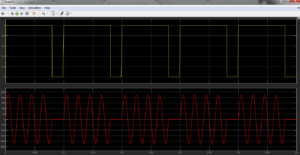

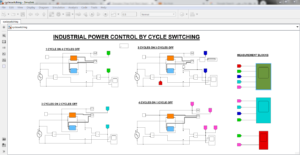

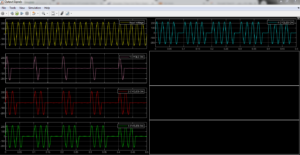

این مقاله مربوط به سال 2017 بوده و شبیه سازی آن در نرم افزار سیمولینک متلب (MATLAB) انجام شده است. در ادامه تصاویر مربوط به محیط شبیه سازی و خروجی های آن قرار داده شده است:
