دانلود شبیه سازی مقاله کنترل پیش بین مدل در سیستم های فتوولتائیکی وابسته به شبکه

کنترل پیش بین مدل در سیستم PV

کاهش هزینه پیل های فتوولتائیک (PV) توجه به این منبع انرژی تجدید پذیر با رشد ظرفیت PV نصبی با نرخ سالانه 60% از سال 2004 تا 2009 و اخیراً 80%، را افزایش داده است. اما، بازده تبدیل انرژی کم پیل های PV، یک مانع قابل توجه برای استفاده گسترده از آنها می باشد. بخاطر تغییرات زیاد منبع انرژی خورشیدی، «ردیابی نقطه حداکثر توان» (MPPT) برای تضمین عملکرد پیوسته در نقطه توان بیشینه و برداشت حداکثر انرژی، لازم است. چندین روش MPPT در دو دهه گذشته، بررسی شده اند؛ مزیت های نسبی این روش های مختلف در مقالات مختلف مورد بررسی قرار گرفته اند. سیستم عملکرد بحرانی، سطح تابش خورشیدی کم است. بهره برداری از همه انرژی خورشیدی موجود در زمان های تابش کم خورشیدی، می تواند به میزان قابل توجهی عملکرد سیستم را بهبود بخشد. یک کنترلر MPPT موثر و مبدل می تواند از انرژی موجود برای کاهش قابل توجه مقدار PV نصب شده، استفاده کند.

این پروژه، یک روش MPPT ارائه می دهد که از MPC برای پیش بینی خطا در زمان نمونه گیری بعدی، قبل از بکار گیری سیگنال کلیدزنی، استفاده می کند. همچنین، MPC برای کنترل توان خروجی ac یک اینورتر متصل به شبکه تک فاز استفاده می شود و بدون نیاز به یک PLL برای سنکروناسیون، پیاده سازی می شود. روش MPPT پیش بینی کننده پیشنهادی، با روش P&O مقایسه می شود و مزیت ها و بهبودها از نظر سرعت و بازده MPPT نشان داده می شود. نتایج نشان می دهند که برای خطای حالت پایدار یکسان، MPP با استفاده از روش MPC بسیار سریعتر از روش P&O، ردیابی می شود.

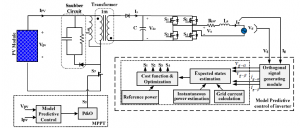

در شکل زیر، طرح شماتیکی کلی سیستم کنترل پیش بین پیشنهادی برای سیستم فتوولتائیکی متصل به شبکه نشان داده شده است:

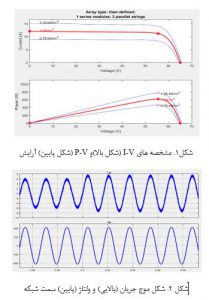

این شبیه سازی با استفاده از نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز نتایج شبیه سازی قرار داده شده است:
