دانلود پاورپوینت آشنایی با انواع اتصالات در ساختمان های فلزی

اتصالات در ساختمان های فلزی، نقش بسیار مهمی در انتقال نیروها و ایجاد یک سازه یکپارچه ایفا می‌کنند. انتخاب نوع اتصال مناسب، به عوامل مختلفی از جمله نوع بارگذاری، جنس مصالح، ابعاد اعضا و شرایط محیطی بستگی دارد.

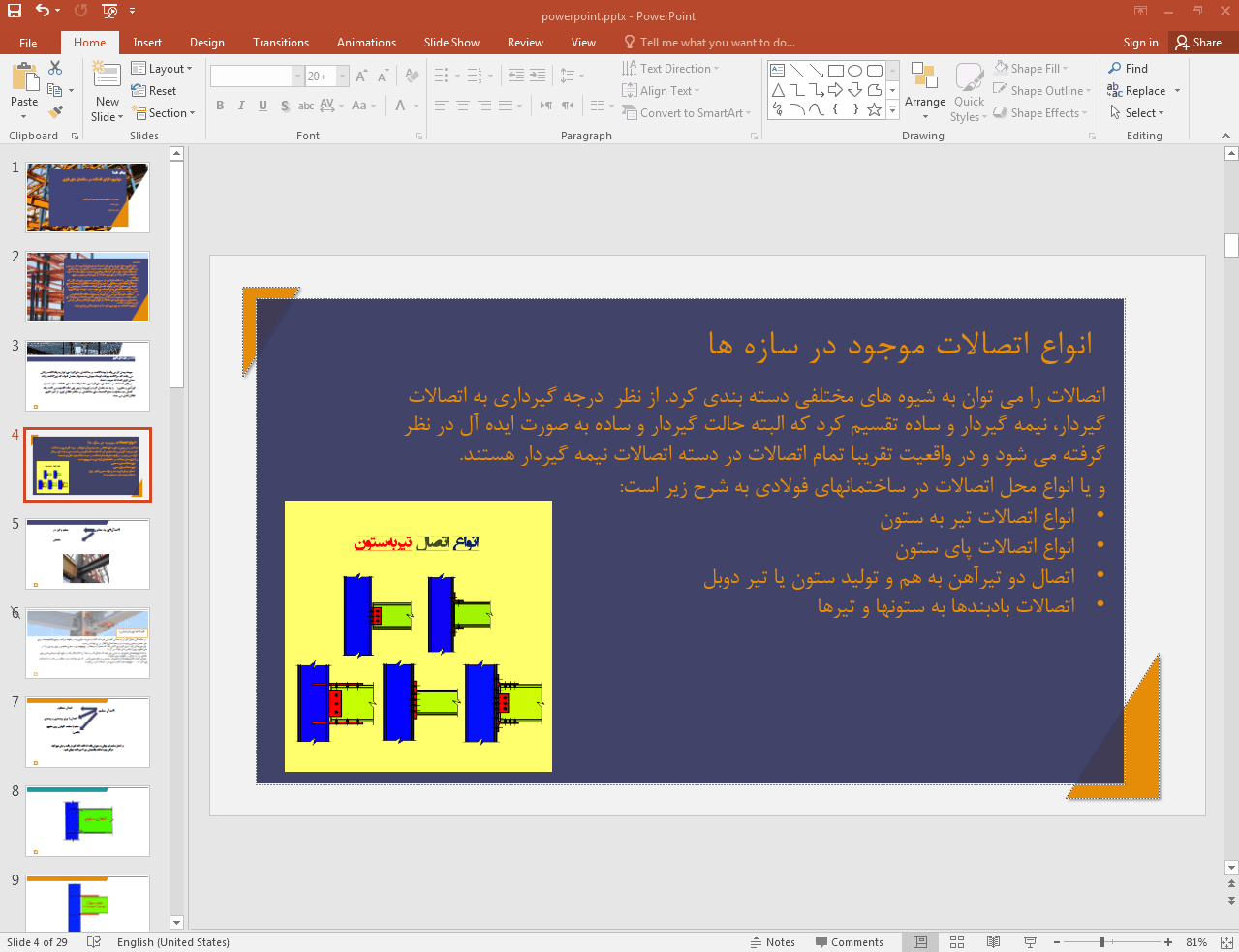

این پاورپوینت در 29 اسلاید تهیه شده و در ادامه نیز تصویر مربوط به اسلاید شماره 4 آن قرار داده شده است:

تقسیم‌بندی اتصالات بر اساس معیارهای مختلف در ساختمان های فلزی:

اتصالات فلزی را می‌توان بر اساس معیارهای مختلفی به دسته‌های مختلفی تقسیم کرد:

1. بر اساس ابزار اتصال:

• اتصالات جوشی: متداول‌ترین نوع اتصال در سازه‌های فولادی است که با استفاده از حرارت و فشار، فلزات را به هم متصل می‌کنند.
• اتصالات پرچی: نوعی اتصال قدیمی است که با استفاده از پرچ و چکش انجام می‌شود و در سازه‌های قدیمی‌تر کاربرد دارد.
• اتصالات پیچ و مهره‌ای: از پیچ و مهره برای اتصال قطعات فلزی استفاده می‌شود و به دلیل سادگی اجرا، قابلیت باز و بسته شدن و کنترل تنش، بسیار پرکاربرد است.

2. بر اساس توزیع نیروهای داخلی المان‌های سازنده:

• اتصالات گیردار: در این نوع اتصال، انتقال کامل گشتاور خمشی از یک عضو به عضو دیگر وجود دارد.
• اتصالات مفصلی: در این نوع اتصال، فقط نیروهای محوری منتقل می‌شوند و گشتاور خمشی منتقل نمی‌شود.
• اتصالات نیمه صلب: ترکیبی از دو نوع اتصال قبلی است و مقداری از گشتاور خمشی منتقل می‌شود.

3. بر اساس عضوهای متصل شونده:

• اتصالات تیر به ستون: برای اتصال تیر به ستون استفاده می‌شود.
• اتصالات تیر به تیر: برای اتصال دو تیر به یکدیگر استفاده می‌شود.
• اتصالات ستون به ستون: برای اتصال دو ستون به یکدیگر استفاده می‌شود.

4. بر اساس محل اجرا:

• اتصالات اجرا شده در کارخانه: این اتصالات با دقت بیشتری در کارخانه ساخته شده و در محل پروژه نصب می‌شوند.
• اتصالات اجرا شده در محل پروژه: این اتصالات در محل پروژه و با استفاده از تجهیزات جوشکاری و پیچ و مهره اجرا می‌شوند.

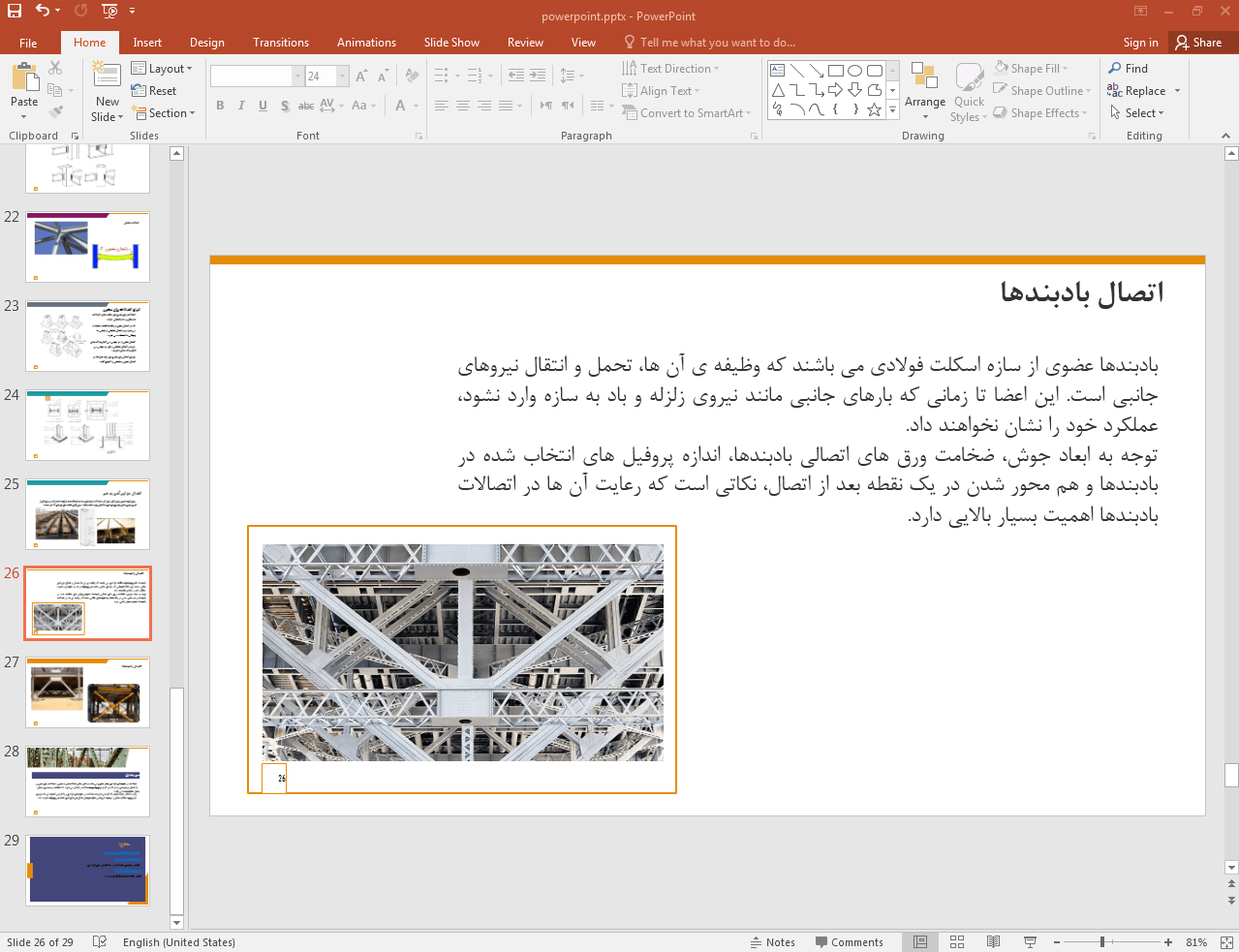

در ادامه، تصویر مربوط به اسلاید شماره 26 این پاورپوینت قرار داده شده است:

انواع اتصالات جوشی:

اتصالات جوشی بر اساس نوع جوش، حالت جوش و نوع اتصال به انواع مختلفی تقسیم می‌شوند:

• نوع جوش: ماهیچه‌ای، شیاری، انگشتانه، کام
• حالت جوش: افقی، عمودی، بالاسری، تخت
• نوع اتصال: سر به سر، روی هم، گوشه، لبه، سپری

مزایا و معایب انواع اتصالات:

• اتصالات جوشی: مزایای این نوع اتصال شامل استحکام بالا، یکپارچگی سازه و سرعت اجرای بالا است. از معایب آن می‌توان به نیاز به نیروی کار ماهر و تجهیزات تخصصی اشاره کرد.
• اتصالات پرچی: استحکام بالا و دوام از مزایای این نوع اتصال است. اما به دلیل زمان‌بر بودن و نیاز به نیروی کار زیاد، امروزه کمتر مورد استفاده قرار می‌گیرد.
• اتصالات پیچ و مهره‌ای: سادگی اجرا، قابلیت باز و بسته شدن و کنترل تنش از مزایای این نوع اتصال است. اما در مقایسه با اتصالات جوشی، استحکام کمتری دارد.

عوامل موثر در انتخاب نوع اتصال:

• نوع بارگذاری: نوع و مقدار بار وارده بر سازه، در انتخاب نوع اتصال موثر است.
• جنس مصالح: جنس مصالح به کار رفته در سازه، بر نوع اتصال تاثیرگذار است.
• ابعاد اعضا: ابعاد اعضا و ضخامت آن‌ها، در انتخاب نوع اتصال موثر است.
• شرایط محیطی: شرایط محیطی مانند رطوبت، دما و خوردگی، بر انتخاب نوع اتصال تاثیرگذار است.
• هزینه: هزینه اجرای هر نوع اتصال، یکی از عوامل مهم در انتخاب است.

انتخاب نوع اتصال مناسب، یکی از مهم‌ترین مراحل طراحی سازه‌های فلزی است. با توجه به عوامل مختلفی که در این مقاله به آن‌ها اشاره شد، مهندسان طراح باید بهترین نوع اتصال را برای هر قسمت از سازه انتخاب کنند تا سازه‌ای با حداکثر ایمنی و دوام ساخته شود.

فهرست مطالب:

• مقدمه
• اتصالات در سازه های فلزی
• انواع اتصالات
• اتصالات مفصلی
• اتصالات صلب
• انواع اتصالات پای ستونها
• اتصال تیر آهن ها
• اتصال بادبند
• جمع بمدی
• منابع
