دانلود شبیه سازی آپ امپ عملیاتی NE5234

خلاصه:

تحلیل و شبیه سازی آپ امپ یکی ازمراحل طراحی سیستم های الکترونیکی جدید است. یکی از آپ امپ های عملیاتی مهم و بسیار کاربردی در الکترونیک که عملکرد بالا حتی در ولتاژ های پایین دارد آپ امپ NE5234 است. در این پروژه، شبیه سازی و تحلیل اپ امپ NE5234 در نرم افزار شبیه سازی اچ اسپایس صورت گرفته است و تمام تحلیل های آن صورت گرفته است.

اچ اسپایس
قیمت دانلود مقاله
18,000تومان
گزارشکار: ندارد شبیه سازی : اچ اسپایس Hspice
شرح موضوع

آپ امپ NE5234

NE5234 یک تقویت کننده عملیاتی چهارگانه با عملکرد بالا و ولتاژ پایین است. نوسانات خروجی این تثویت کننده کمتر از 50mV است. NE5234 قادر به تحویل حداکثر 5.5V ولتاژ به بار مقاومتی 600Ω می باشد و به طور معمول تنها 700μA را در هر تقویت کننده مصرف می کند. پهنای باند آن 2.5 مگاهرتز است و زمان استقرار 1٪ آن 1.4μs است.

ویژگی های این آپ امپ شامل:

محدوده ولتاژ ورودی گسترده
نوسان خروجی در طول 50mV
مصرف کم جریان: 700μA در هر تقویت کننده + 15mA توان خروجی
پهنای باند: 2.5 مگاهرتز
نرخ خم شدن: 0.8V / μs
نویز کم: 25nV / √Hz
حفاظت اتصال کوتاه
مقاومت ورودی بالا و خروجی کم

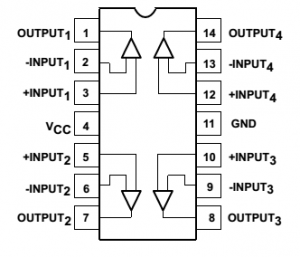

در این پروژه آپ امپ عملیاتی NE5234 در نرم افزار  Hspice شبیه سازی شده است. شبیه سازی های صورت گرفته شامل: پاسخ حالت گذرا ، پاسخ فرکانسی، بهره ،مقاومت ورودی، مقاومت خروجی، نرخ تغییرات ، سوئینگ ولتاژ خروجی و ورودی، ولتاژ آفست Offset، تحلیل سیگتال بزرگ ، تبدیل فوریه FFT، تحلیل حساسیت نسبت به دما و محل صفر و قطب ها تابع تبدیل آپ امپ است. ساختار این آپ امپ در شکل زیر نشان داده شده است.

آپ امپ ne5234

آپ امپ ne5234
