دانلود شبیه سازی مقاله حالت جدیدی در تبدیل سه فاز به پنج فاز با اتصال ویژه ترانسفورماتور

تبدیل سه فاز به پنج فاز

سیستم های چند فازی (بیش از سه فاز) به دلیل مزایای ذاتی شان در مقایسه با نمونه های همتای سه فاز خود، اخیراً مرکز توجه تحقیقات قرار گرفتند. کاربردپذیری سیستم های چند فاز در تولید، انتقال و بهره برداری از توان الکتریکی مورد بررسی قرار گرفته است. تحقیقات در مورد سیستم انتقال شش فاز به دلیل افزایش هزینه مسیر یابی كريدورهاي انتقال، مسائل زیست محیطی و قوانین سختگیرانه مجوزهای مختلف آغاز شد. خطوط انتقال شش فاز می توانند در مقایسه با خط استاندارد سه فاز مدار دوگانه، ظرفیت توان یکسانی را با ولتاژ فاز به فاز پایین تر و برج های کوچک و کمپکت تر ارائه کنند. هندسه برج های کمپکت شش فاز نیز ممکن است به کاهش میدان های مغناطیسی کمک کند. اخیراً تحقیقات در مورد ژنراتورهای چند فاز آغاز شده است و فقط چند منبع در دسترس قرار دارد. مطالعه حاضر در مورد تولید چند فاز، پیکربندی ژنراتور القایی شش فاز نامتقارن (دو مجموعه سیم پیچ استاتور با جابجایی 30 فاز) را به عنوان راه حلی برای استفاده در تولید انرژی های تجدید پذیر مورد بررسی قرار داده است. با توجه به نگرانی های در مورد درایوهای موتور چند فاز، اولین طرح پیشنهادی توسط وارد و هارر مدت ها پیش در سال 1969 ارائه شد و از آن زمان، تا پایان قرن گذشته تحقیقات بطور کند و پایدار انجام شد. تحقیقات در مورد سیستم های درایو چند فاز از آغاز قرن حاضر به دلیل دسترس پذیری دستگاه های نیمه هادی قابل اطمینان ارزان و پردازنده های سیگنال دیجیتال، شتاب بیشتری گرفته است.

در این پروژه یک طرح اتصال ترانسفورماتور جدید، برای تبدیل برق شبکه سه فاز به یک منبع خروجی پنج فاز پیشنهاد شده است. طرح اتصال و نمایش فازوری همراه با نسبت دورها نشان داده شده است. پیاده سازی موفقیت آمیز طرح اتصال پیشنهادی با استفاده از شبیه سازی و آزمایش شرح داده شده است. برای اثبات دوام سیستم تحول از یک موتور القایی پنج فاز تحت شرایط بارگیری استفاده می شود. پیش بینی شده است که می توان از طرح اتصال پیشنهادی در برنامه های درایو استفاده نمود و همچنین می توان استفاده آن در سیستم های انتقال قدرت چند فاز را مورد بررسی قرار داد.

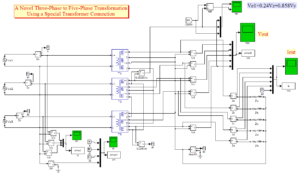

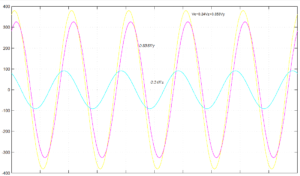

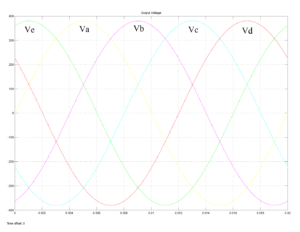

این شبیه سازی در محیط نرم افزار سیمولینک متلب (MATLAB) انجام شده و در ادامه نیز تصاویر مربوط به محیط شبیه سازی و خروجی های آن قرار داده شده است:
