دانلود شبیه سازی مقاله تحلیل اینورتر SPWM سه سطحی با نرم افزار متلب

اینورتر SPWM سه سطحی

اینورتر چندسطحی بر اساس این واقعیت بنا شده است که می توان موج سینوسی را بوسیله شکل موج پله ای با تعداد پله زیاد تخمین زد. پله ها از سطوح DC مختلفی تامین می شوند و بوسیله باتری ها یا خازن هایی با اتصال سری پشتیبانی می شوند. ساختار منحصر به فرد اینورتر چندسطحی امکان دستیابی به ولتاژ بالا را به آن ها می دهد. لذا می توان از دستگاه هایی با ولتاژ نامی پایین استفاده کرد. با افزایش تعداد سطوح، شکل موج خروجی سنتز شده تعداد پله بیشتری پیدا می کند، بدین ترتیب موج هموار راه پله ای تولید،و به شکل مطلوبی کاملاً به موج سینوسی مطلوب نزدیک می شود. می توان براحتی درک کرد که  پله های موتور در شکل موج اغتشاش هارمونیک موج خروجی کاهش می یابند ، لذا با رفتن تعداد سطوح به بی نهایت، مقادیر به صفر میل می کنند. لذا اینورتر چندسطحی در توان های بالاتر گزینه بهتری است زیرا مقادیر ولت- آمپر نامی بالاتر بوسیله این اینورترها تحقق می یابند، بدون اینکه مشکل dv/dt یا سایر مشکلات مربوطه رخ بدهند.

شبیه سازی اینورترها ، یعنی اینورترهای متداول 2-3 سطحی با مدولاسیون پهنای باند سینوسی (SPWM) انجام می گیرد. نشان داده شد که با رفتن از اینورتر دو سطحی به سه سطحی ولتاژ و جریان THD افت می کنند. این پروژه به صورت مختصر نظریه SPWM را با اعمال بار آزمایشی RL توضیح می دهد. نشان داده شد که جریان بار برای اینورتر سه سطحی ، حالت سینوسی قوی تری دارد و شکل موج جریان خط ارتقا می یابد. THD از اینورتر دو سطحی به سه سطحی کاهش می یابد، همچنین با افزایش فرکانس هم THD افت می کند.

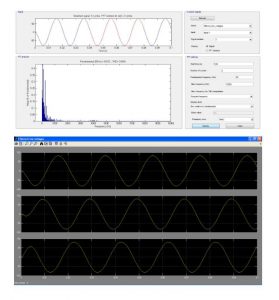

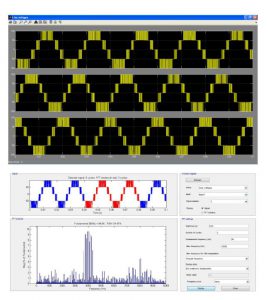

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به محیط شبیه سازی و خروجی های آن قرار داده شده است:
