ترانسفورماتور با اتصال T و DSTATCOM مبتنی بر VSC سه پایه‌

سیستم های توزیع چهار سیمی سه فاز با مشکلات کیفیت بالا از قبیل تنظیم ولتاژ ضعیف، قدرت واکنش پذیری بالا و بار فعلی هارمونیک، عدم تعادل بار، جریان بی نظمی بیش از حد، و غیره، روبرو هستند. سیستم های توزیع چهار سیمی سه فاز در تجاری ساختمان ها، ساختمان های اداری، بیمارستان ها و غیره کاربرد دارند.

بسیاری از بارها در این مکان ها بارهای غیر خطی هستند و اغلب بارهای نامتعادل در سیستم توزیع هستند. این باعث می شود فرکانس بنیادی و هارمونیک جریان خنثی بیش از حد ایجاد شود و هادی خنثی بیش از حد می شود. مقررات ولتاژ در سیستم توزیع به علت گسترش غیرقانونی و نصب انواع مختلف بار در سیستم توزیع موجود ضعیف است. به منظور کنترل مشکلات کیفیت توان، استانداردهای بسیاری از قبیل استاندارد IEEE-519 پیشنهاد شده است.
در این مقاله، یک ترانسفورماتور استاتیک توزیع کننده چهار فاز سه فازی جدید (DSTATCOM) بر اساس ترانسفورماتور T متصل شده و مبدل منبع ولتاژ سه پایه (VSC) برای بهبود کیفیت توان پیشنهاد شده است. اتصال ترانسفورماتور T متصل شده، جریان  را کاهش می دهد و VSC سه پایه جریان هارمونیک، توان راکتیو را جبران می کند و بار را متعادل می کند. دو ترانسفورماتور تک فاز در پیکربندی T برای اتصال به یک سیستم توزیع قدرت سه فاز چهار سیم متصل شده و میزان مورد نیاز VSC کاهش می یابد.

VSC مبتنی بر ترانزیستور دوقطبی (IGBT) با عایق ساخته شده توسط یک خازن پشتیبانی می شود و برای جبران لازم برای جریان بار کنترل می شود. ولتاژ DC دوگانه VSC در شرایط مختلف بار تنظیم می شود. DSTATCOM برای اصلاح ضریب توان و تنظیم ولتاژ همراه با جبران خنثی جریان، حذف هارمونیک و تعادل بارهای خطی و بارهای غیر خطی مورد آزمایش قرار می گیرد. عملکرد DSTATCOM چهار فاز سه فاز با استفاده از نرم افزار MATLAB با جعبه ابزار BlockSet Simulink و سیستم قدرت آن صورت گرفته است.

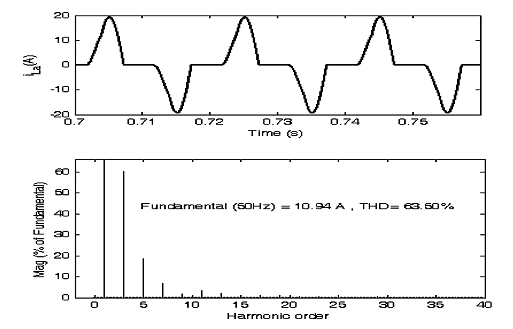

در ادامه بخشی از نتایج شبیه سازی ها در متلب نشان داده شده است.
