دانلود شبیه سازی مقاله ترانسفورماتور تبدیل توان سه فاز به هفت فاز

ترانس تبدیل توان

مزایای استفاده از سیستم های چند فاز در مقایسه با سیستم های سه فاز، چیزی است که مورد توجه محققان قرار گرفته است. کاربرد سیستم های چند فاز در تولید، انتقال و بهره برداری از توان الکتریکی مورد بررسی قرار گرفته است. تحقیقات در مورد سیستم های انتقال شش فاز به دلیل افزایش هزینه حریم راه برای کریدورهای انتقال، مسائل محیطی و قوانین سختگیرانه صدور مجوز آغاز شد. خطوط انتقال شش فاز در مقایسه با خط سه فاز مدار دوگان استاندارد، می توانند ظرفیت توان یکسانی را با ولتاژ فشار ضعیف تر و برج های کوچکتر فراهم کنند. ابعاد کوچکتر برج های شش فاز نیز ممکن است منجر به کاهش میدان های مغناطیسی و تداخل الکترومغناطیسی شود.

در این پروژه بمنظور تبدیل توان الکتریکی شبکه سه فاز به منبع خروجی هفت فاز، یک طرح اتصال ترانسفورماتور جدید پیشنهاد شده است. طرح اتصال و نمودار فازوری، همراه با نسبت دورها، نشان داده شده است. پیاده سازی موفق طرح اتصال پیشنهادی با استفاده از شبیه سازی و آزمایش شرح داده شده است. پیش بینی شده است که می توان از طرح اتصال پیشنهادی در درایوها و سایر کاربردهای چند فازی، به عنوان مثال، سیستم های تبدیل توان الکتریکی ac-ac و dc-ac استفاده کرد.

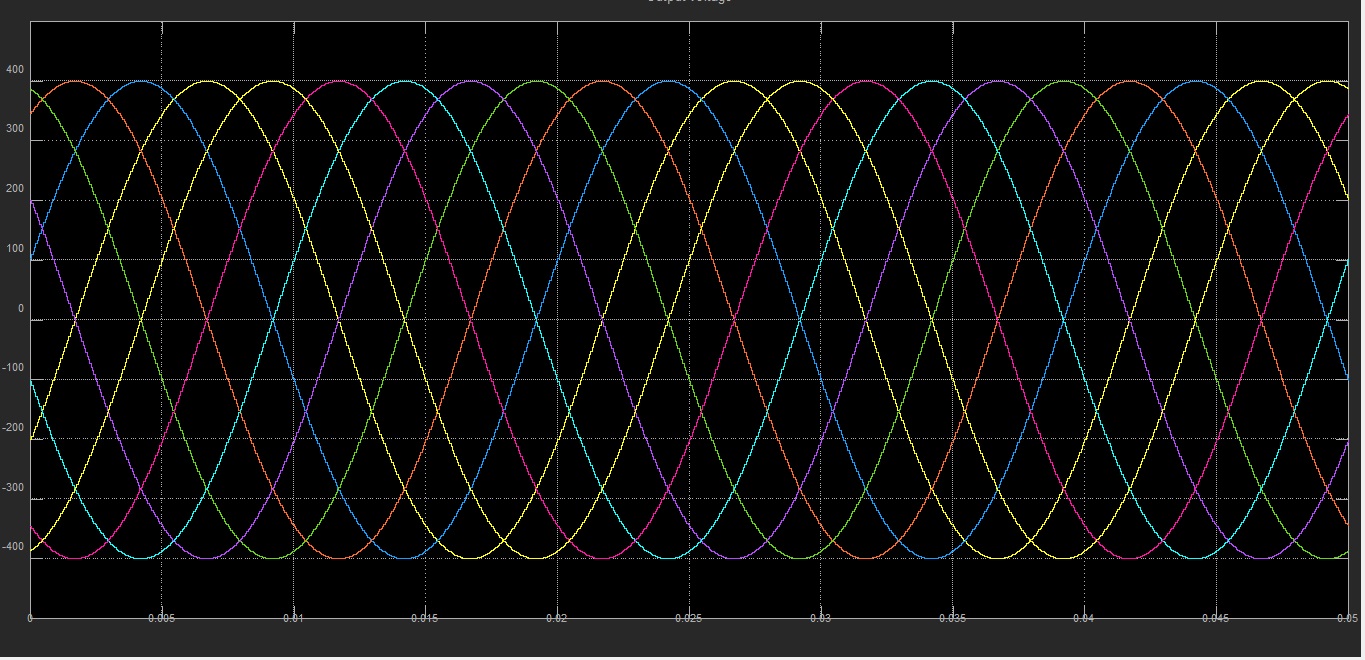

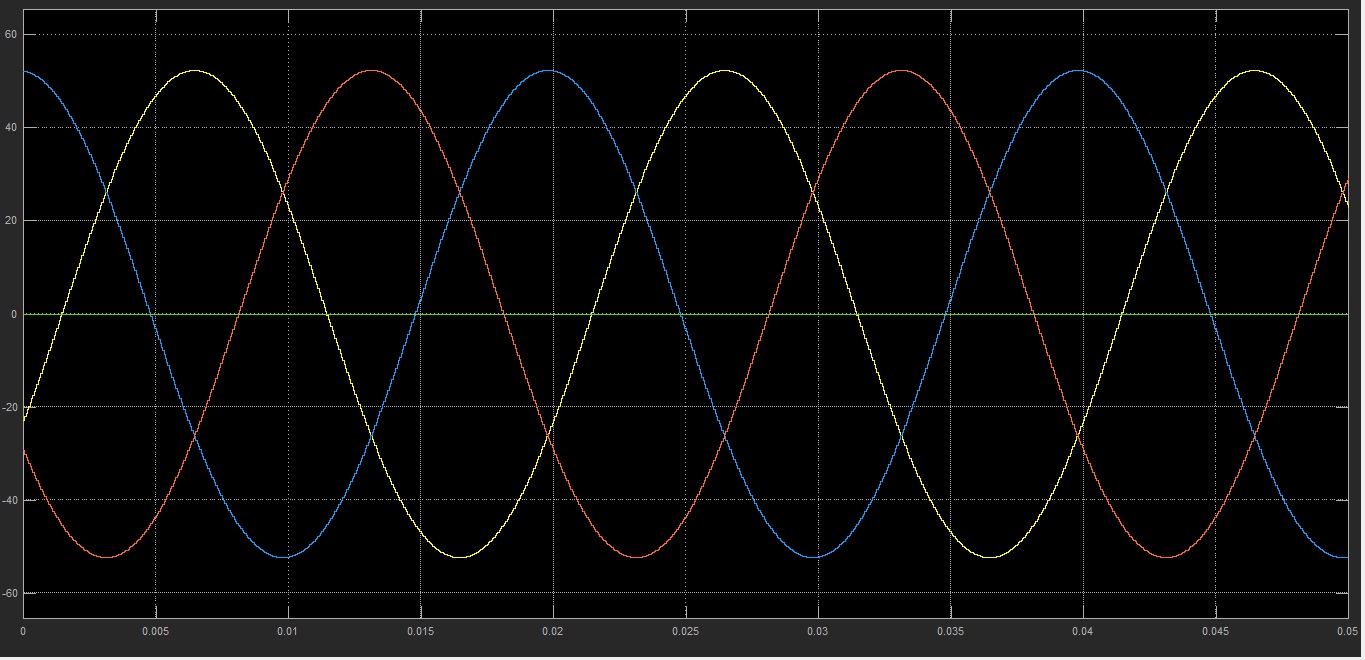

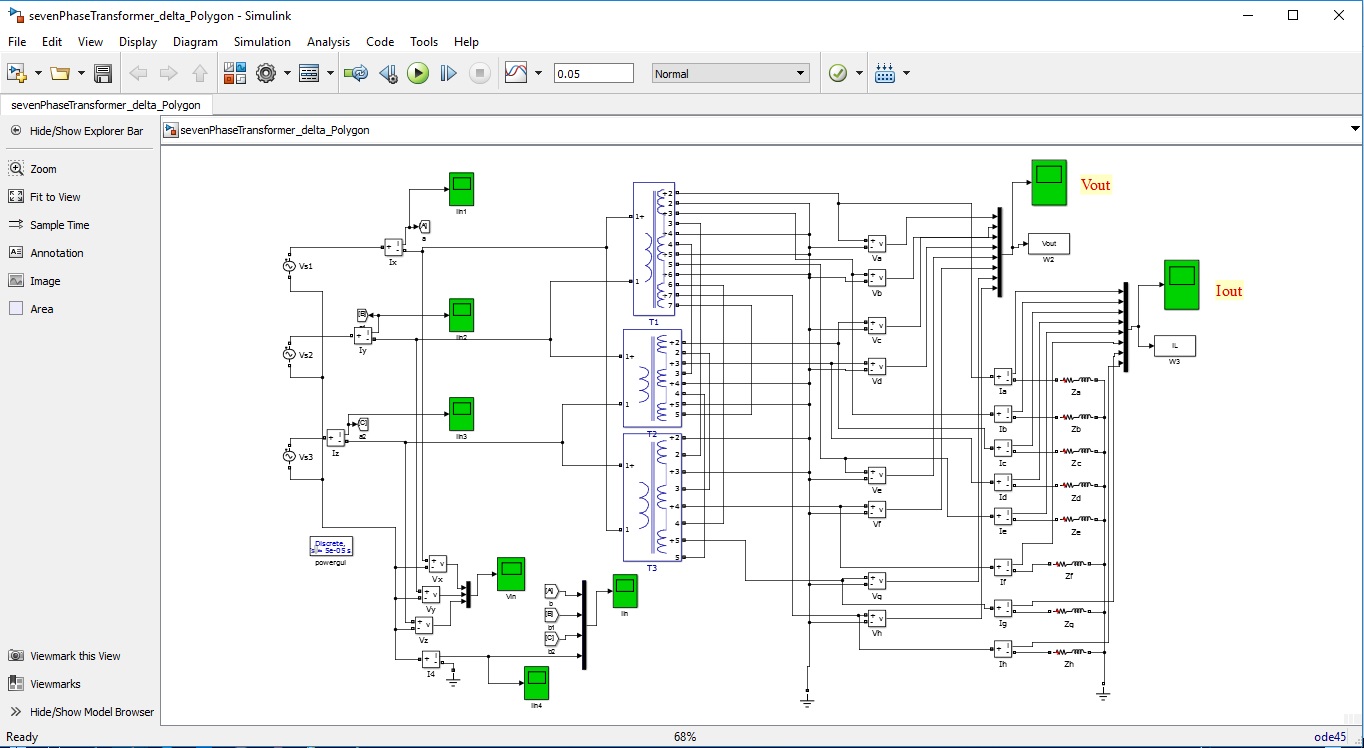

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به خروجی های شبیه سازی قرار داده شده است:
