دانلود شبیه سازی مقاله تک ورودی و خروجی با استفاده از جبران کننده فیدبک ولتاژ با روش SPWM برای مبدل سه فاز AC به DC

جبران کننده فیدبک ولتاژ با روش  SPWM برای اینورتر AC به DC سه فاز

اینورترهای سه فاز AC-DC  کاربردهای زیادی در تجهیزات مخابراتی (مبدل های جلویی)، درایوهای موتور، سیستم های تامین برق اضطراری و منبع تغذیه برای فن آوری های فرایند دارند. تنظیمات حالت سوئیچ، که جایگزین دیود رکتیفایر معمولی شده است، برای غلبه بر معایب مدار دیود معمولی، از جمله قدرت خط ضعیف و محتوای هارمونیک بالا در شبکه، به طور گسترده ای توسعه یافته است.

استراتژی های کنترل سوئیچینگ مختلف برای تبدیل کننده های سه فاز در گذشته مورد بحث قرار گرفته است. این استراتژیها شامل کنترل جریان حالت هیسترزیس، کنترل حالت متوسط جریان، مدولاسیون عرض پالس مبتنی بر حامل (PWM)، تکنیک کنترل جریان پیش بینی و مدولاسیون فضا است. هدف اصلی این مطالعات، بهبود شکل موج جریان AC-DC (به شکل تقریبا سینوسی) است، در حالیکه فاکتور قدرت وحدت را برای برآورده شدن استانداردهای دولتی و بین المللی مانند IEEE 519، IEC-1000 و IEC 61000 -3-2 است.

مدولاسیون پهنای پالس سینوسی یا SPWM اصلاح شده یکی از تکنیک های PWM است که در مبدل های سه فاز AC-DC استفاده می شود. SPWM اصلاح شده بدون سنسور فعلی کار می کند (مبدل بدون حسگر جریان)، تولید سینوسی جریان الکتریکی را بهبود می بخشد، امکان تولید فاکتور قدرت تقریبا وحدت را می دهد و ولتاژ خروجی را از طریق افزایش مدولاسیون (از 0 تا 1) کنترل می کند. مشکل عمده SPWM اصلاح شده است جریان اصلی و ولتاژ (در طول گذرا) که از یک تغییر بزرگ مرحله ای از ولتاژ مرجع حاصل می شود. هنگامی که بار تغییر می کند، ولتاژ خروجی به طور قابل توجهی کاهش می یابد (از طریق تلفات سوئیچینگ و عناصر تبدیل غیر ایده آل).

یک تک روش ورودی تک خروجی (SISO) با کنترل کننده بازخورد ولتاژ ناخواسته در این مقاله ارائه شده تا این مشکل را برطرف می کند. این رویکرد بر اساس یک مدل خطی نظری ایجاد شده است و توسط شبیه سازی مدل گسسته در MATLAB / Simulink تایید شده است. قابلیت و اثربخشی روش SISO در جبران جریان ورودی / ولتاژ و دستیابی به صفر حالت پایدار حالت برای حالت های گذرا با بار گام تغییر یافته و ولتاژ مرجع گام به گام برای بارهای خطی و غیر خطی مورد آزمایش قرار گرفت. برای تجزیه و تحلیل کارایی گذرا در برابر دستمزد کنترل کننده های مختلف، آزمایش ها انجام شد. یک نمونه آزمایشی نیز برای تایید توسعه یافت.

در لینک زیر آموزش مدولاسیون پهنای پالس سینوسی یا SPWM برای اینورتر و مبدل سه فاز آموزش داده شده است.

شبیه سازی پروژه اینورتر سه فاز با مدولاسیون SPWM در متلب

شبیه سازی های این مقاله در سیمولینک متلب صورت گرفته است و در ادامه بخشی از نتایج شبیه سازی ها نشان داده شده است.

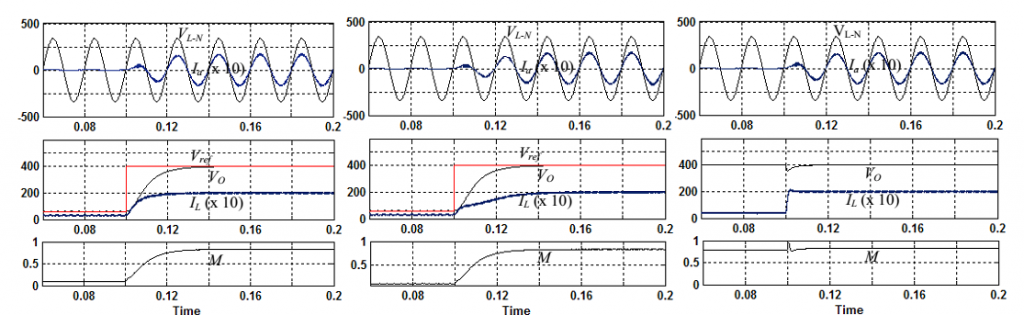

جبران کننده فیدبک ولتاژ با روش اصلاح شده SPWM برای مبدل سه فاز AC به DC

شبیه سازی این مقاله در ورژن 2012b مربوط به نرم افزار متلب انجام شده و بهتر است تا از این نسخه و یا نسخه های بالاتر مربوط به این نرم افزار برای ران کردن شبیه سازی ها استفاده نمایید.

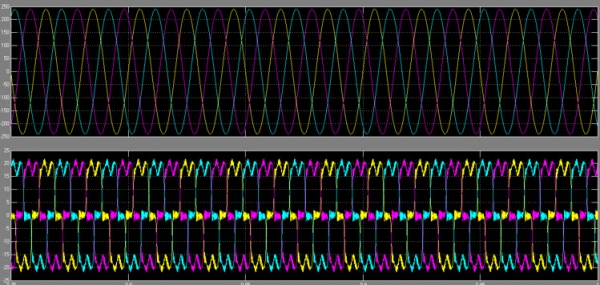

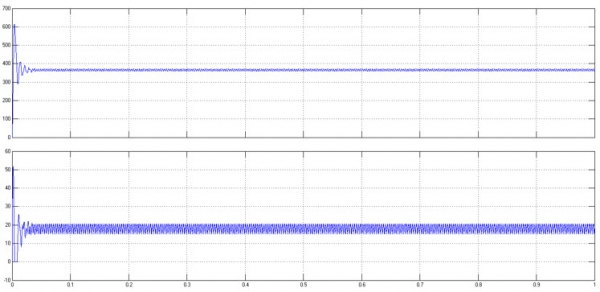

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به خروجی های این شبیه سازی قرار داده شده است:
