دانلود شبیه سازی مقاله کنترل اینورترهای تولید پراکنده منبع ولتاژ PWM برای تنظیم ولتاژ

کنترل اینورترهای تولید پراکنده

تنظیم ولتاژ بار AST یک نیاز ضروری در یک سیستم توزیع توان، بخصوص در فیدرهایی است که به بارهای حساس به ولتاژ، خدمت رسانی می کنند. آشفتگی های ولتاژ شدید و اتفاقی ممکن است بوسیله بارهای متغیر با زمان، مانند کوره های قوس الکتریکی، بوجود بیایند؛ تولید برق غیرقابل پخش توان، مانند توان خروجی نوسانی مولدهای بادی و فتولتائیک؛ گذرایی های ولتاژ مرتبط با بارهای متصل موازی، مانند موتورهای القایی استارت خطی؛ و گذرایی های ولتاژ ناشی از کلیدزنی خازن می باشند. این آشفتگی های ولتاژ، ماهیت اتفاقی دارند، که مدت آنها از کسری از یک سیکل تا چند سیکل متغیر است.

در این پروژه، یک طرح کنترلی برای PWM VSI های متصل به شبکه که از تنظیم ولتاژ بار سریع و رفع موثر و سریع آشفتگی های ولتاژ برخوردار هستند، ارائه شده است. یک کنترلر ولتاژ هیبرید که یک کنترلر خطی با عنصر VSC را ترکیب می کند، در این پروژه پیشنهاد شده و برای یک رابط DG مبتنی بر اینورتر بکار گرفته می شود تا ولتاژ در PCC تنظیم شود. کنترلر ولتاژ پیشنهادی با موفقیت یک باند گسترده از مدهای فرکانس را از طریق یک مدل داخلی معادل، در خود می گنجاند. در نتیجه، دامنه گسترده ای از آشفتگی های ولتاژ، شامل آشفتگی های کلیدزنی خازن، بطور موثر رفع شده اند. برای رفع موثر آشفتگی های ولتاژ نامتوازن، یک کنترلر ولتاژ دو-دنباله ای ابداع شده است. به این ترتیب، رابط پیشنهادی می تواند بر آشفتگی های ولتاژ نامتوازن شروع شده بوسیله خطاهای شبکه بالادست، غلبه کند. برای تضمین ردیابی دقیق و مقاوم مسیرهای جریان راکیتو و اکتیو تولید شده، یک الگوریتم کنترل جریان deadbeat به تازگی طراحی شده، ارائه شده است. این کنترلر جریان، تحت ملاحظات عملی مربوط به تاخیرهای ذاتی سیستم، مرتبط با پیاده سازی الگوریتم کنترل و ماهیت غیرقطعی دینامیک های جریان، طراحی شده است. تحلیل نظری و آزمون های ارزیابی مقایسه ای برای نشان دادن اثربخش بودن طرح کنترل پیشنهادی، انجام شدند.

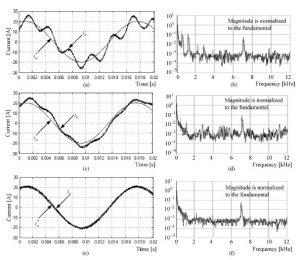

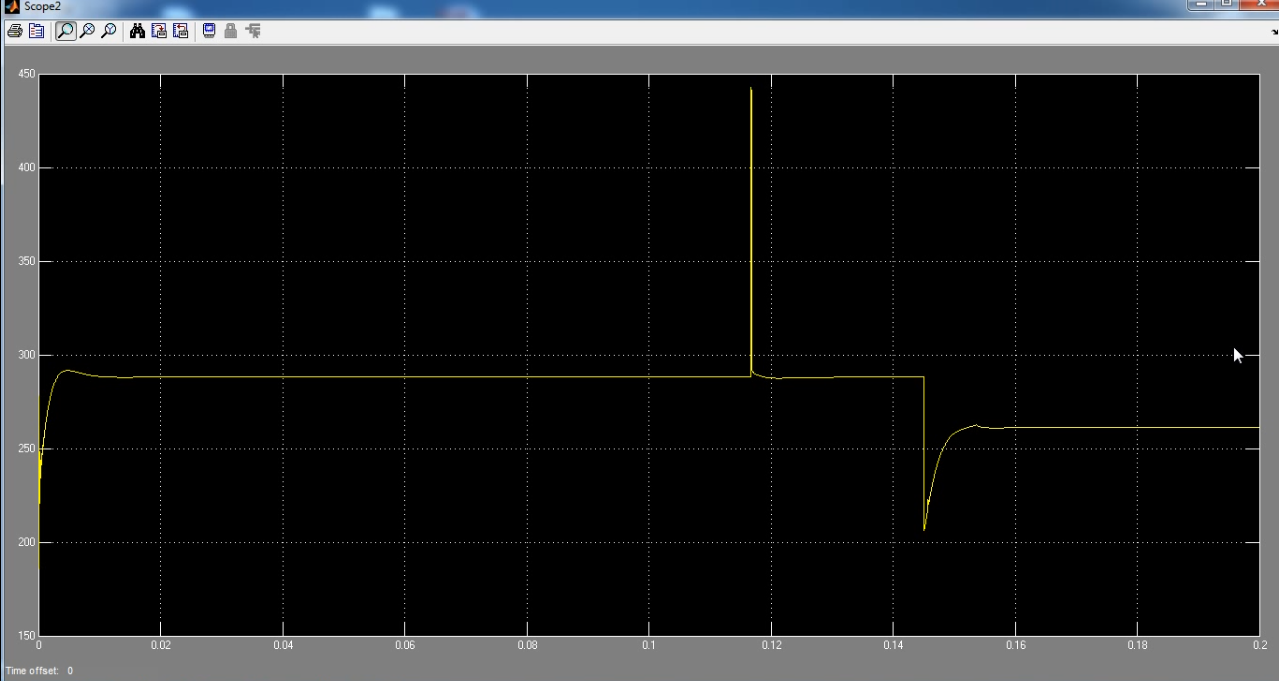

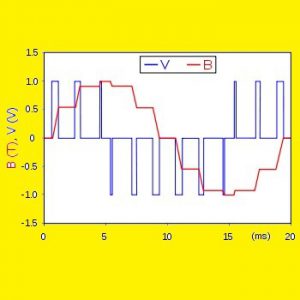

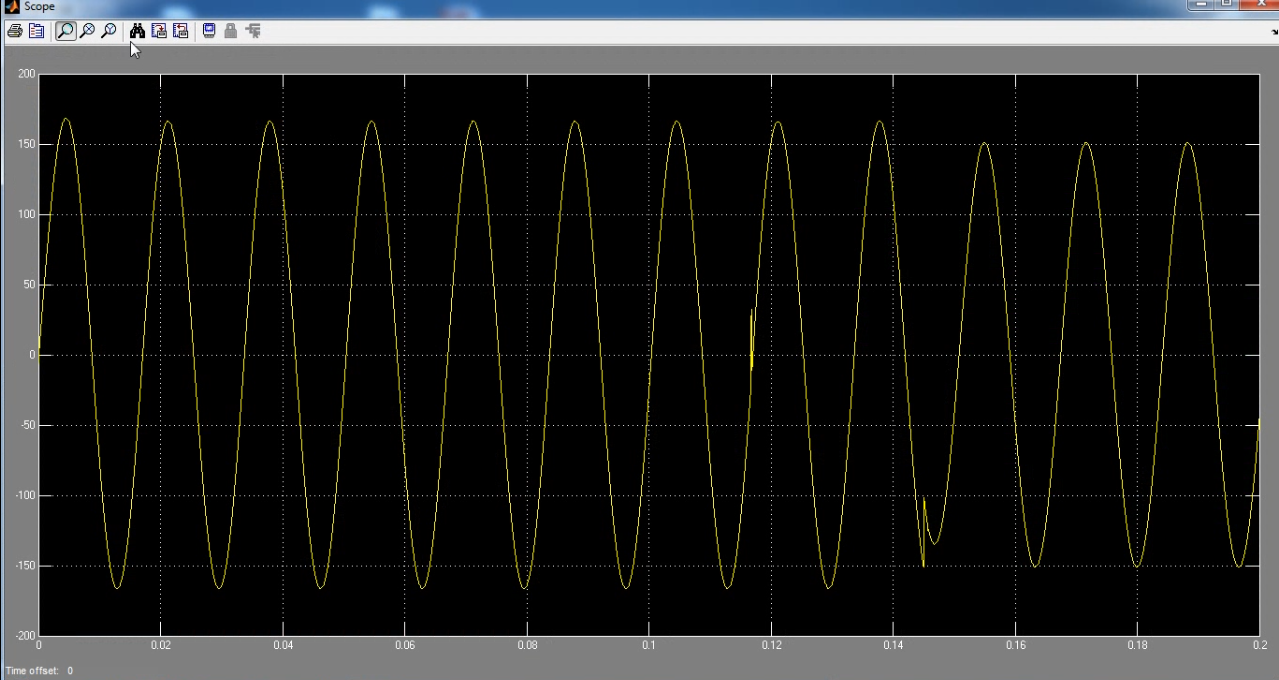

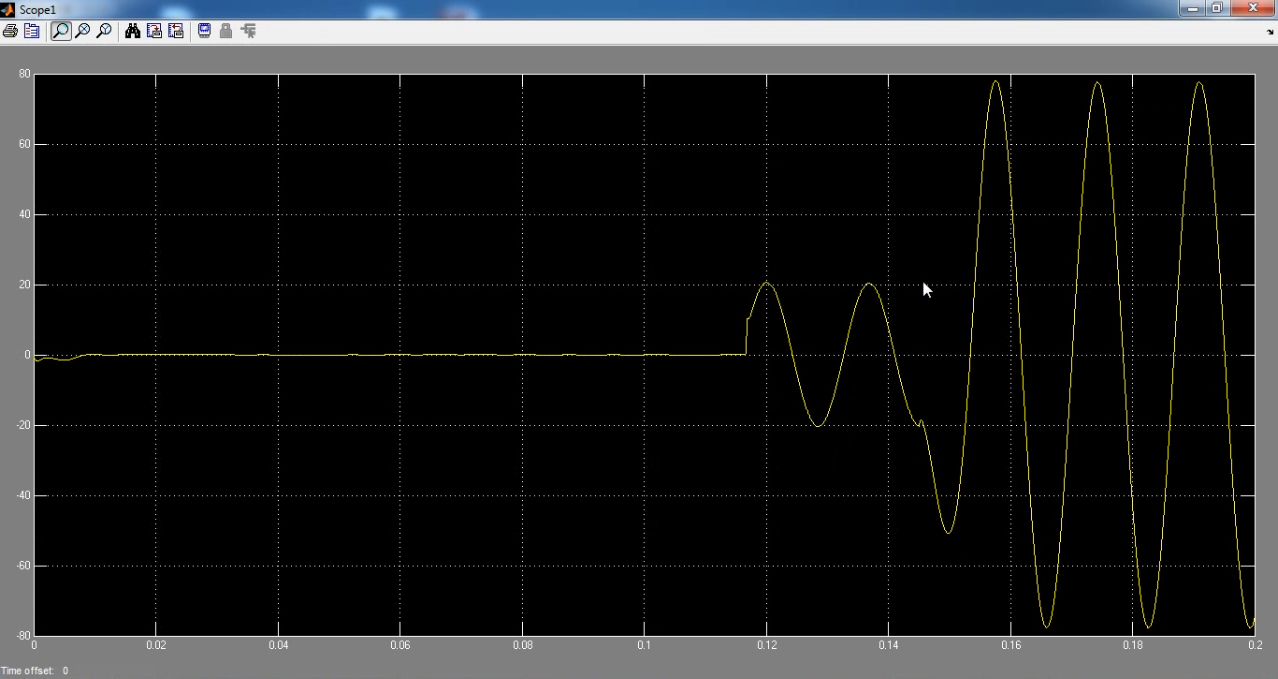

این شبیه سازی با استفاده از نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به محیط شبیه سازی و خروجی های آن قرار داده شده است:
