دانلود شبیه سازی پروژه اینورتر سه فاز با مدولاسیون SPWM در متلب

خلاصه:

اینورترها جز ادواتی هستند که جهت تبدیل ولتاژ مستقیم DC به ولتاژ متناوب AC مورد استفاده قرار می‌گیرند. روشها و الگوریتم های مختلفی برای کلید زنی در اینورترها پیشنهاد شده است. یکی از روش های کلید زنی روش مدولاسیون پهنای پالس سینوسی یا SPWM است که در این پروژه از آن استفاده شده است. شبیه سازی ها در محیط سیمولینک متلب صورت گرفته است.

متلب
قیمت دانلود مقاله
4,500تومان
گزارشکار: ندارد شبیه سازی : سیمولینک متلب
شرح موضوع

اینورتر سه فاز

اینوِرتِر یا مبدل جریان (ولتاژ) مستقیم به متناوب (Inverter) جز ادواتی است که جریان یا ولتاژ مستقیم یا DC را به حریان یا ولتاژ متناوب یا ACتبدیل میکند.در واقع اینورتر ها یا مبدل ها کاری که انجام م دهند برعکس یکسو کننده ها می باشد. در اینورتر می توان فرکانس، ولتاژ یا حریان را به دلخواه و به هر میزانی تنظیم و انتخاب کرد.

یک دسته دیگری از اینورتر ها وجود دارد که  با تغییر فرکانس و ولتاژ اعمالشده به موتور آن را راهاندازی و کنترل میکنند و به این ها اینورتر یا VFD گفته می‌شود (Variable Frequency Drive). اینورتر ها می توانند هم به صورت تک فاز و هم سه فاز مورد استفاده قرار گیرند و در حالت کلی خروجی اینورتر یک موجع مربعی است که با استفاده از یک فیلتر مناسب و منطبق می توان آن را به سیگنال سینوسی تبدیل کرد.

یکی از مباحث موجود در بحث اینورترها کلید زنی آن است. روشها و الگوریتم های مختلفی برای کلید زنی اینورترها در مقالات و مراجع مختلف پیشنهاد شده است. یکی از این روش ها استفاده از مدولاسیون پهنای پالس سینوسی است. در مدولاسیون پهنای پالس سینوسی یا SPWM سه عدد موج سینوسی با اختلاف فاز 120 درجه با یک موج دندان اره ای مقایسه می‌شود و به هر فاز یکی از این پالس های خروجی داده می شود.

در این پروژه یک اینور سه فاز با  استفاده از مدولاسیون SPWM در محیط سیمولینک متلب ۲۰۱۴ شبیه سازی شده است.

در ادامه بخشی از نتایج حاصل از شبیه سازی ها نشان داده شده است.

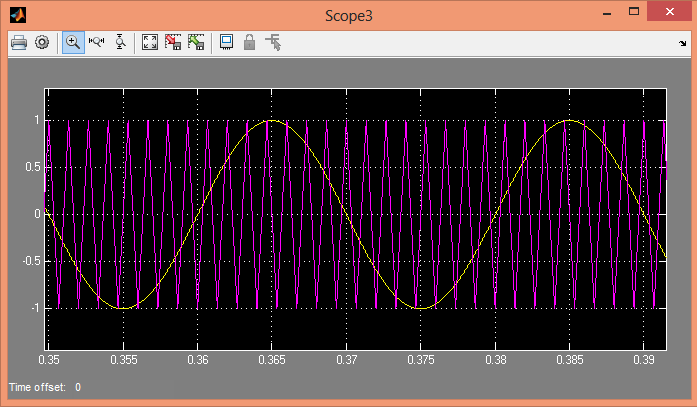

اینورتر سه فاز با مدولاسیون پهنای پالس سینوسی

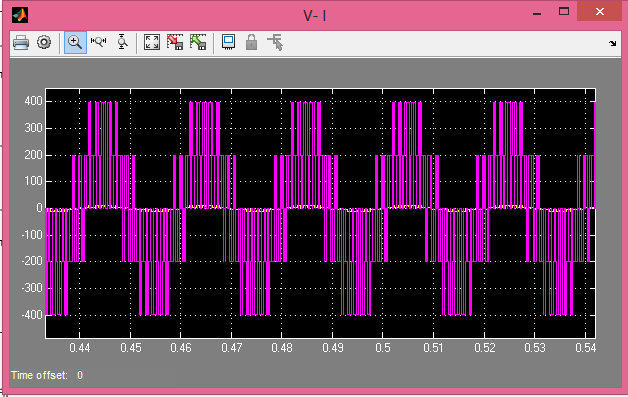

اینورتر سه فاز با مدولاسیون پهنای پالس سینوسی

اینورتر سه فاز با مدولاسیون پهنای پالس سینوسی

اینورتر سه فاز با مدولاسیون پهنای پالس سینوسی
