دانلود شبیه سازی مقاله جبرانسازی فیدبک ولتاژ حلقه کوچک برای مبدل باک AC-DC سه فاز

پروژه جبرانسازی فیدبک ولتاژ حلقه کوچک

مبدل های باک سه فاز AC-DC، برای تجهیزات مخابراتی (مبدل های فرانت اند)، راه اندازهای موتور، منابع تغذیه بدون وقفه، و تامین برق برای فناوری های فرآوری، بشدت مورد توجه قرار گرفته اند. پیکربندی های سوئیچی، که جایگزین یکسوکننده های رایج دیودی هستند، به طور گسترده برای غلبه بر معایب سیستم های قبلی، از جمله خط توان ضعیف و محتوای بالای هارمونیک شبکه توسعه داده شده اند. استراتژی های مختلف کنترل سوئیچینگ برای مبدل های توان سه فاز، در پروژه های زیادی مورد بحث قرار گرفته اند. این استراتژی ها شامل کنترل جریان هیسترزیس، کنترل جریان میانگین، مدولاسیون پهنای باند مبتنی بر حامل (PWM)، تکنیک کنترل جریان پیش بینی کننده، و مدولاسیون بردار فضا هستند. هدف اصلی این پروژه ها، ارتقای شکل موج جریان ورودی AC-DC (تبدیل به شکل نزدیک به سینوسی)، و دستیابی به ضریب توان واحد، به منظور سازگاری با استانداردهای دولتی و بین المللی، از جمله IEEE 519، IEC 1000، IEC 61000-3-2 است. شناخته شده ترین تکنیک، PWM است که دارای کنترل ساده، و طیف وسیعی از کاربردها است. کاربردهای PWM نیز در مقالات متعددی بررسی شده است. اعمال PWM منجر به ارتقای کیفیت توان مبدل های AC-DC می شود. محققان اینگونه نتیجه گرفتند که یکسوکننده های PWM با تولید مجدد به شکل وسیعی توسعه یافته اند، این فناوری در مرحله بلوغ قرار داشته و در مقیاس گسترده صنعتی پذیرفته شده است. ساده ترین تکنیک PWM، بر اساس حامل بنا شده است. این تکنیک در فرکانس ثابت بکار می رود و سیگنال های مدوله کننده با تغییر چرخه کار کنترل می شوند. مدولاسیون پهنای باند سینوسی اصلاح شده (SPWM)، یک تکنیک PWM مبتنی بر حامل است که مناسب مبدل های باک AC-DC سه فاز است.

در این پروژه، یک کنترل کننده حلقه کوچک گسسته با فیدبک ولتاژ، برای مبدل باک سه فاز AC-DC معرفی شده است. این کنترل کننده به عیوب SPWM اصلاح شده رسیدگی می کند. این کار با بهبود پاسخ های حالت دینامیک و پایدار حاصل می شود. مزایای روش پیشنهادی، سهولت تنظیم، و استفاده اختصاصی برای سنسورها است (سنسور ولتاژ DC). استراتژی نظری این کنترل کننده بر اساس مدل خطی مرتبه دو با فرمت لاپلاسی بنا شده است. بدین ترتیب معادلات پیچیده ریاضیاتی، از تحلیل پاسخ پله سیستم کنار گذاشته می شوند. الگوریتم این کنترل کننده در حوزه گسسته مدلسازی می شود، و سپس با شبیه سازی متلب/ سیمولینک، روی مبدل باک AC-DC، با تکنیک سوئیچینگ SPWM اصلاح شده تایید می شود. نتایج نشان می دهند که کنترل کننده پیشنهادی، می تواند نوسان جریان/ ولتاژ شروع را برطرف بکند، خطای حالت پایدار را به صفر برساند، و جریان AC سینوسی با ضریب توان نزدیک به 1 برای سه حالت گذرا ایجاد بکند. 1- ولتاژ مرجع برای بارهای خطی و غیرخطی تغییر می کند. بار نیز تغییر می کند. همچنین تحلیل گذرا برای بهره های مختلف کنترل کننده صورت می گیرد. بدین ترتیب کنترل کننده متناسب با کارکرد و ملاحظات سیستمی تعیین می شود.

شبیه سازی این مقاله در ورژن 2012b مربوط به نرم افزار متلب انجام شده و بهتر است تا از این نسخه و یا نسخه های بالاتر مربوط به این نرم افزار برای ران کردن شبیه سازی ها استفاده نمایید.

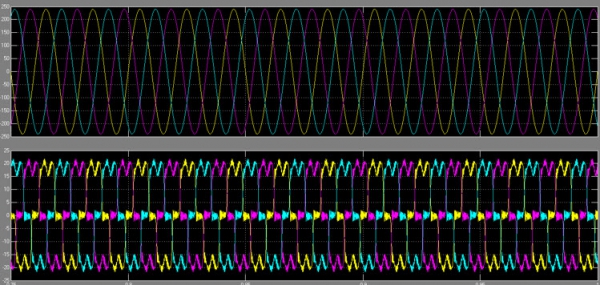

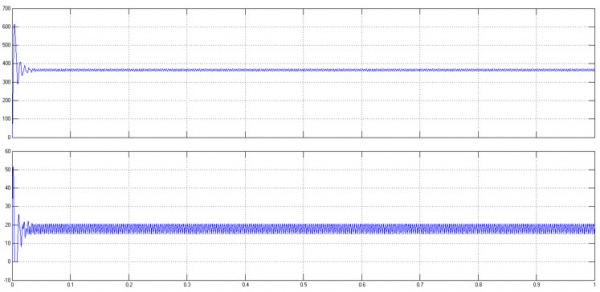

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به خروجی های این شبیه سازی قرار داده شده است:
