دانلود شبیه سازی مقاله تاثیر حالت عملیاتی SSSC بر پایداری گذرای سیستم قدرت شعاعی

پروژه حالت عملیاتی SSSC

جهت متعادل سازی امپدانس خط انتقال به نحوی که خط انتقال کوتاه تر بنظر برسد، از جبرانسازی خازنی سری استفاده می شود. این کار، باعث کاهش اغتشاش و افزایش پایداری گذرا می شود و در نتیجه انتقال توان بیشتری به سمت مراکز بار برروی خطوط انتقال، امکان پذیر می شود. مقرون به صرفه ترین روش انجام جبرانسازی خازنی سری، استفاده از خازن های دی الکتریک سری است که نصب گسترده ای در سراسر جهان داشته اند. با این حال، خازن های سری می توانند احتمال ناپایداری «تشدید (رزونانس) زیرسنکرون» (SSR) را افزایش دهند. برای چنین شرایطی، دو نوع ادوات «سیستم انتقال ac انعطاف پذیر» (FACTS) سری هست که می توانند جبرانسازی خازنی سری نیز فراهم کنند: 1) خازن سری کنترل شونده با تایرستور (TCSC) و 2) جبرانساز سری سنکرون استاتیک (SSSC). ایده ساخت TCSC از ایده فیلتر میرا کننده NGH، نشات گرفته است. تاکنون، چندین TCSC مورد استفاده قرار گرفته اند. در عمل نشان داده شده که TCSC به میزان قابل توجهی کاهش اغتشاش ها و افزایش پایداری گذرا را در سیستم قدرت انجام می دهد. SSSC یک خازن الکترونیک است که سیستم کنترل آن از کنترل فیدبک برروی مبدل های منبع ولتاژ (VSC ها) یا مبدل های منبع جریان (CSC) براساس «تریستورهای قطع گیت» (GTOها)، استفاده می کند، به نحوی که یک مجموعه متوازن از ولتاژهای متعامد با جریان خط انتقال، تولید کند. با اینکه تاکنون هیچ SSSC مستقلی بکار گرفته نشده، اما مبدل سری «کنترلر پخش توان یکپارچه» (UPFC) در سیستم «قدرت برق آمریکا» (AEP) می باشد. SSSC، به عنوان یک جبرانساز سری، دو مد عملکردی دارد: 1) مد راکتانس ثابت، به صورتی که ولتاژ SSSC با جریان خط متناسب باشد و 2) مد ولتاژ متعامد ثابت، به نحوی که ولتاژ SSSC، ولتاژ متعامد ثابت مستقل از جریان خط باشد. در پروژه های قبلی، یک کنترلر میرا کننده همراه با SSSC که در مد ولتاژ متعامد ثابت کار می کند، برای میرا کردن نوسانات سیستم قدرت طراحی شده اند. همچنین از مد راکتانس ثابت SSSC برای میرا کردن نوسانات الکترومکانیکی استفاده شده است. این پروژه، از تحلیل مقدار ویژه و شبیه سازی دیجیتال با استفاده از HYPERSIM برای مطالعه تاثیر این دو مد عملکردی بر توان میرا کننده، توان سنکرون کننده و حد پایداری گذرای یک سیستم قدرت شعاعی جبرانسازی شده با SSSC، بهره می گیرد. HYPERSIM، که یک شبیه ساز دیجیتال براساس کامپیوترهای موازی است و شرکت Hydro-Quebec آنرا برای برنامه ریزی و بهره برداری سیستم قدرت توسعه داده است، برای تعیین حدود پایداری گذرا مورد استفاده قرار گرفته است. HYPERSIM، یک کتابخانه جامع از گزینه های پیشفرض دارد که عبارتند از: مدل های تفصیلی مولد ها، سیستم های تحریک کننده میدان، تثبیت کننده های (استبیلایزرهای) سیستم قدرت، توربین های حرارتی، سیستم های گاورنر و غیره. پژوهش حاضر از مدلهای پیشفرض مولد حرارتی 1700 مگاولت آمپری و تجهیزات مربوطه استفاده کرده است. در پیوست، فهرستی از پارامترهای مورد استفاده در تحلیل مقدار ویژه و شبیه سازی های دیجیتال، بیان شده است.

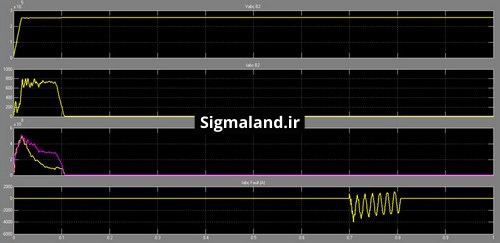

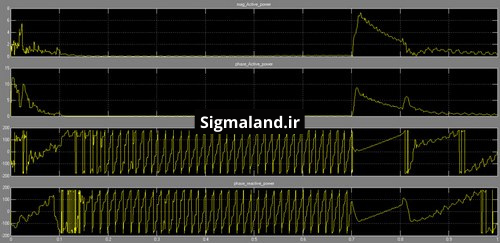

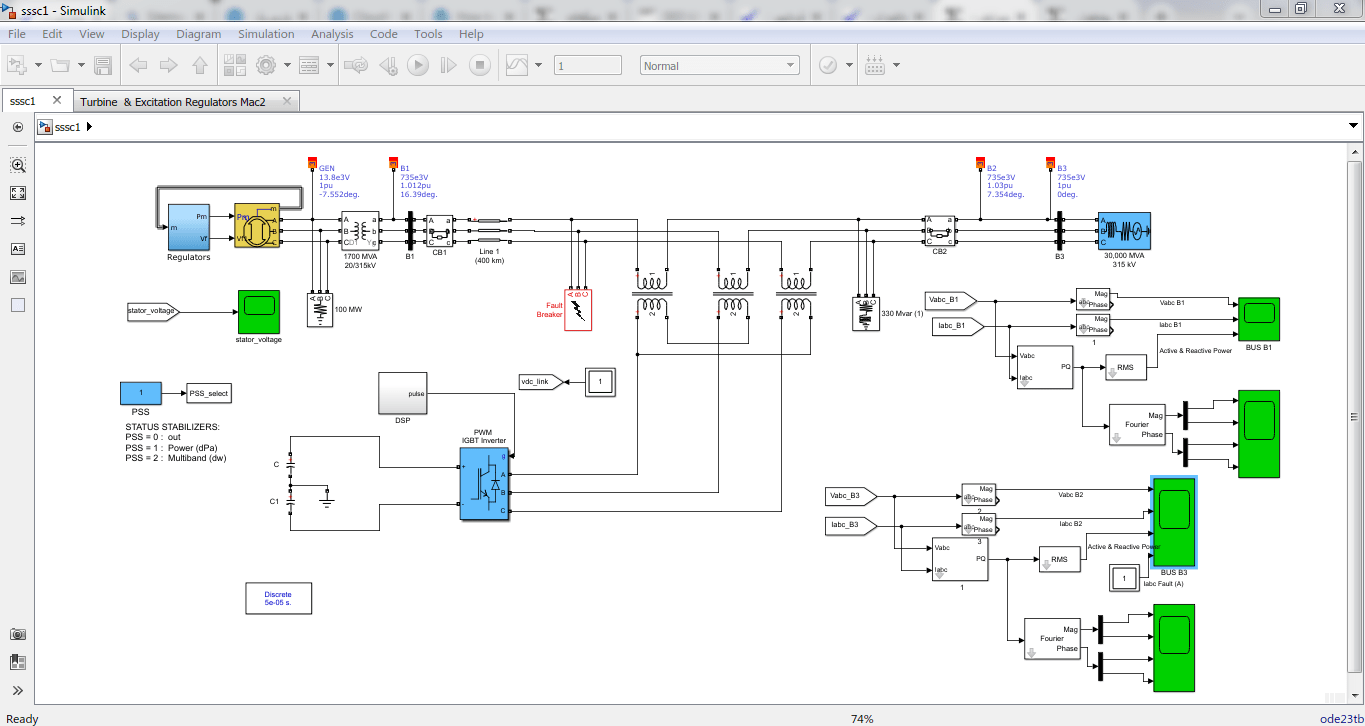

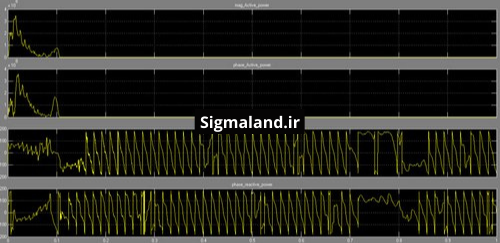

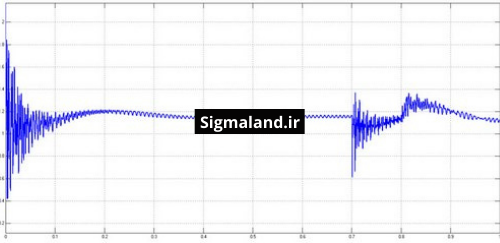

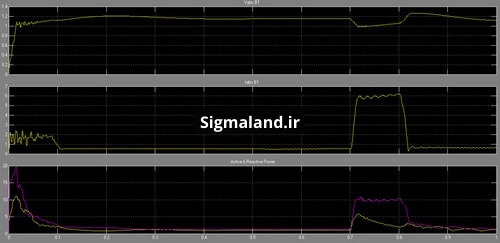

این شبیه سازی در محیط نرم افزار سیمولینک متلب (MATLAB) انجام شده است. برای ران کردن شبیه سازی ها بهتر است تا از نسخه 2012b به بالاتر نرم افزار استفاده گردد. در ادامه تعدادی از تصاویر مربوط به خروجی های شبیه سازی قرار داده شده است:
