دانلود شبیه سازی مقاله حفاظت اتصال کوتاه در ریزشبکه DC ولتاژ پایین

حفاظت ریزشبکه DC

ریزشبکه dc، یک شبکه کنترل پذیر است که دارای منابع تولید پراکنده، بار و واحدهای ذخیره انرژی مخصوص به خود است و قادر به کار متصل به یک سیستم قدرت بزرگتر یا به صورت جزیره ای می باشد. مزایا در مقایسه با یک ریزشبکه ac شامل کاهش مراحل تبدیل قدرت، تزویج زدایی از فرکانس تامین و تلفیق بهتر ذخیره انرژی و منابع انرژی پراکنده (تجدید پذیر)، و در نتیجه افزایش بازده کلی سیستم با هزینه و اندازه کمتر، می باشند. ریزشبکه های LVDC که در برگیرنده هر دوی تجهیزات حساس و بارهای خدمات معمولی می باشند، برای کاربرد در ساختمان ها، دیتاسنترها، سیستم های انرژی تجدیدپذیر متصل به شبکه، ایستگاه های مخابرات و سیستم های متحرک مانند هواپیماها و کشتی های تمام برقی، توجه زیادی را به خود جلب کرده اند.

این پروژه، به چالش های مواجه شده در حفاظت از سیستم های توزیع dc با ارزیابی یک طرح حفاظت محدود کننده جریان خطا در ریزشبکه های dc ولتاژ پایین، می پردازد. این SSCB از RB-IGCT ها به عنوان ادوات کلیدزنی نیمه رسانا، که تلفات رسانایی نسبتاً کمتر و قابلیت جریان اتصال کوتاه زیاد نسبت به ادوات دیگر فراهم کرده است، استفاده کرد، بنابراین به یک گزینه مناسب برای سیستم های dc ولتاژ پایین مانند ریزشبکه ها، دیتاسنترها و کشتی های تمام الکتریکی تبدیل شده است. الگوریتم محدود کننده جریان خطای پیشنهادی، تضمین کرد که پخش توان در ریزشبکه dc پیوسته است، درحالی که تنها جریان در مقطع دچار خطا، محدود شده است. این مشخصات مبنایی برای دستیابی به هماهنگی و کوردیناسیون سیستم حفاظت بود، زیرا تنها SSCB حفاظت کننده از بار دچار خطا، وارد مد FCL شد درحالی که دیگر SSCB ها تحت تاثیر قرار نگرفتند. عملکرد FCL با استفاده از روش های آشکار سازی خطای مختلف، بیشتر ارزیابی شدند. روش اضافه جریان با مقایسه انرژی های let-through با روش های ملاحظه شده دیگر، ارزیابی شد. تاثیر عملکرد FCL بکار گرفته شده با تاخیر اجتناب ناپذیر کنترلر در آشکار سازی خطا براساس الزامات حرارتی RB-IGCT ها، با ملاحظه تاخیرهای اجتناب ناپذیر کنترلر در طی پیاده سازی عملی سیستم، ارزیابی شدند. حتی اگر، سیستم مبنا یک سیستم ساده باشد که تنها یک منبع و یک مبدل توان دارد، تحلیل ارائه شده باید برای ریزشبکه های (dc) که چندین منبع و مبدل قدرت دارند، قابل استفاده باشد.

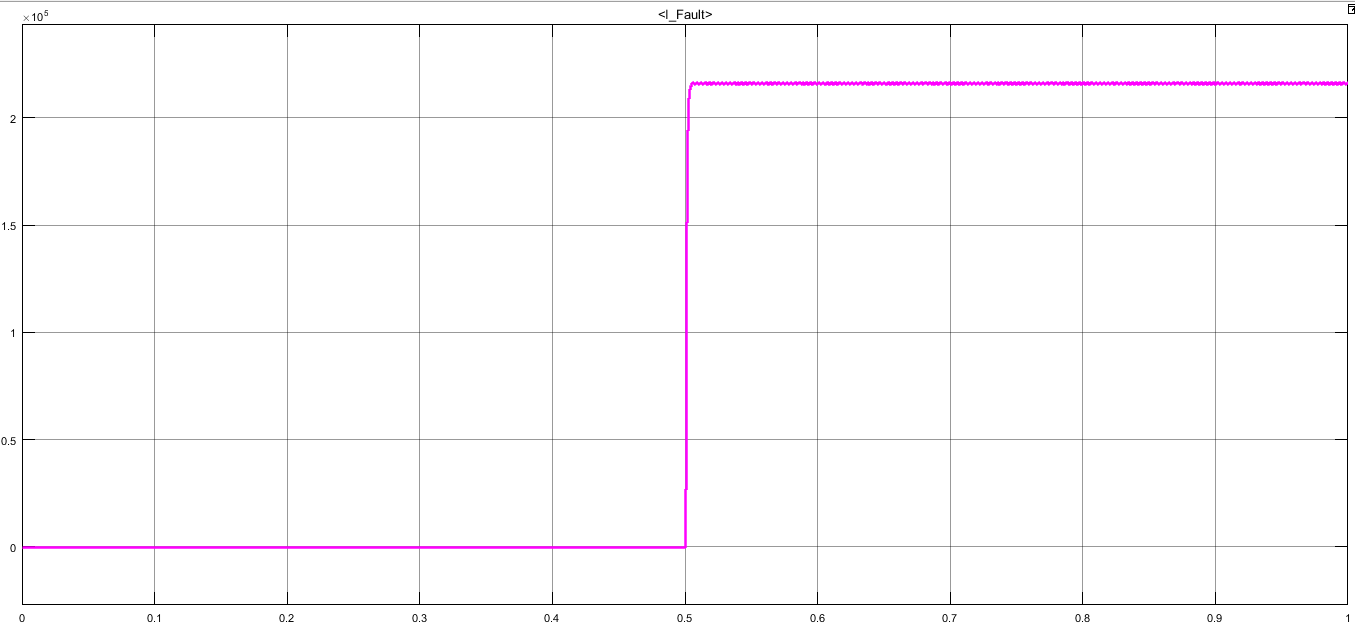

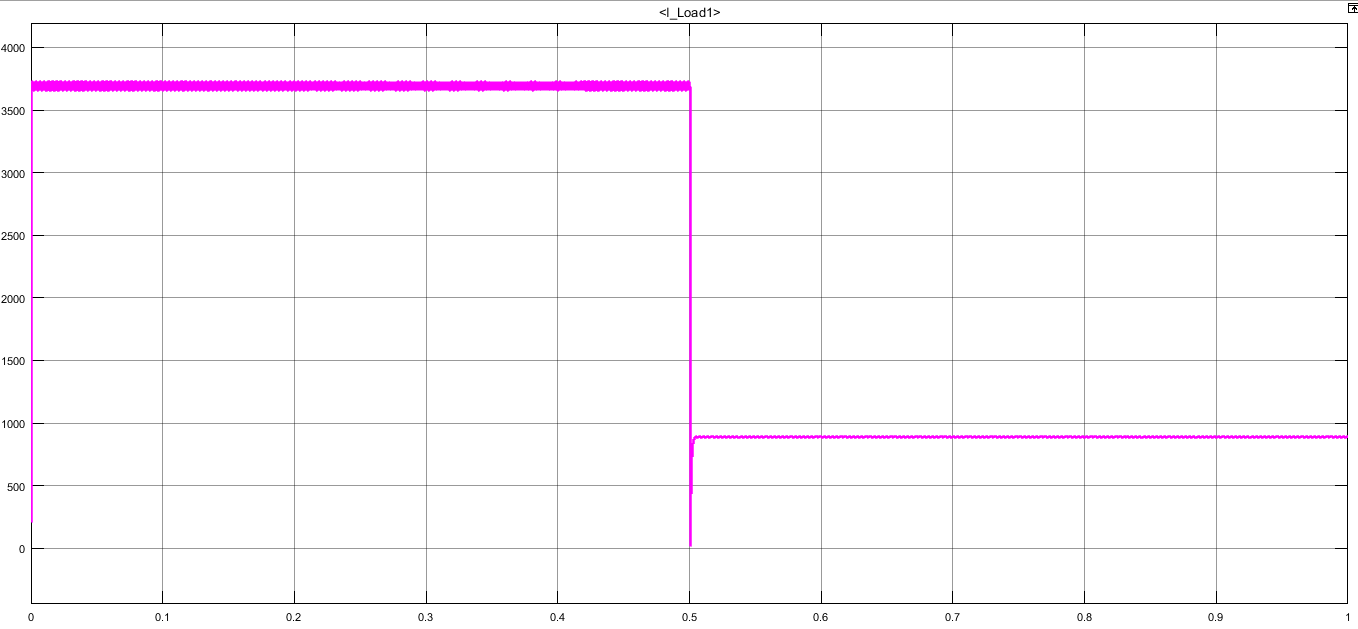

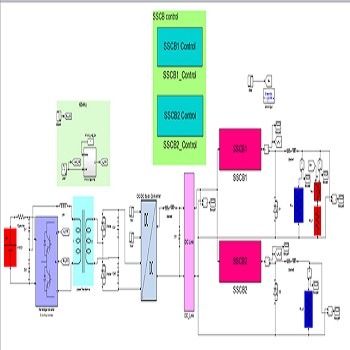

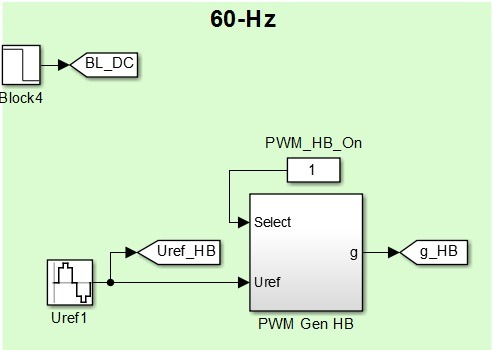

این شبیه سازی با استفاده از نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تصاویر مربوط به شبیه سازی قرار داده شده است:
