دانلود شبیه سازی مقاله حفاظت از ریزشبکه با رله های دیجیتال

حفاظت از ریزشبکه

ریزشبکه گروهی از بارهای به هم پیوسته و منابع انرژی پراکنده است که مرزهای الکتریکی کاملاً تعریف شده ای دارند. آن ها به عنوان یک هویت کنترل پذیر واحد، نسبت به شبکه عمل می کنند. آن ها به شبکه متصل و از آن جدا می شوند و امکان عملکرد در هر دو حالت متصل یا جزیره ای را فراهم می کنند.

این پروژه راجع به پیکربندی مدل رله اضافه جریان اصلی (OCR)، و OCR جهتی در متلب بحث می کند. مدلسازی در متلب انعطاف پذیری طراحی را به ارمغان می آورد و زمینه را برای اکتشاف فراهم می کند. این شرایط به تحقق بخشی بهتر به توسعه فیزیکی حاکم بر هر ماژولی کمک می کنند. هر روش حفاظتی شامل گروهی از انواع مختلف از رله ها همچون اضافه جریان، دیستانس، اضافه- زیر ولتاژ، رله های دیفرانسیل و غیره است. تمامی آن ها به صورت سنتی از نوع الکترومکانیکی و سپس حالت جامد ساخته می شوند. در حال حاضر، رله های دیجیتال جایگزین هر دو شده اند.آن ها سریعتر، کوچکتر و با درجه اطمینان بیشتر عمل می کنند و قطعی در حالت بروز خطا را به حداقل می رسانند.رله های اضافه جریان برای حفاظت سیستم های توزیع و زیرانتقال در برابر آثار اضافه جریان ناشی از اتصال کوتاه، یا اضافه بار بکار می روند. همچنین برای حفاظت ژنراتورها، ترانسفورماتورهای قدرت، و موتورهای الکتریکی هم از آن ها استفاده می شود. برای محدود سازی میزان آسیب ناشی از خطاها و رساندن آن ها به سطح حداقلی، عملکرد سریع، قابل اطمینان و گزینشی رله ها به منزله تقاضای پایه هر سیستم قدرتی تلقی می شوند.به منظور برآورده سازی این انتظارات، پیشرفت های منطق دیجیتال، ارتباطات، ذخیره سازی و پردازش اطلاعات میکروپردازنده های مدرن برای طراحی دیجیتال بکار رفته اند. OCR محدودیت های خاص خود از نظر تعیین جهت خطا را بدنبال دارد که با افزودن المان جهت دار به آن برطرف می شود.OCR های جهت دار عمدتاً برای حلقه حفاظتی یا شبکه های حلقه ای بکار می روند.

این مدل ها نیز در منابع متلب لحاظ شده اند تا تقویت ابزارهای سیستم های قدرت را در پی داشته باشند. عملکرد این مدل ها با استفاده از مثال های آموزشی مناسب نشان داده شده است.نشان داده شده است که این مدل ها ابزارهای اثربخشی را برای توصیف کارکرد OCR و OCR جهت دار، به ازای سناریوهای عملکردی مختلف فراهم می سازند. علاوه بر این، سبک تحلیلی سیستمی توسعه مدل و تحلیل عملکرد به این معنی است که این پروژه راهنمایی برای توسعه مدل های رله مشابه و عملکرد بنچ مارک است.

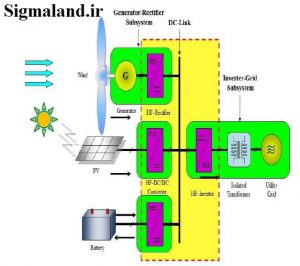

در شکل زیر، ساختار ساده ای از یک ریزشبکه نشان داده شده است:

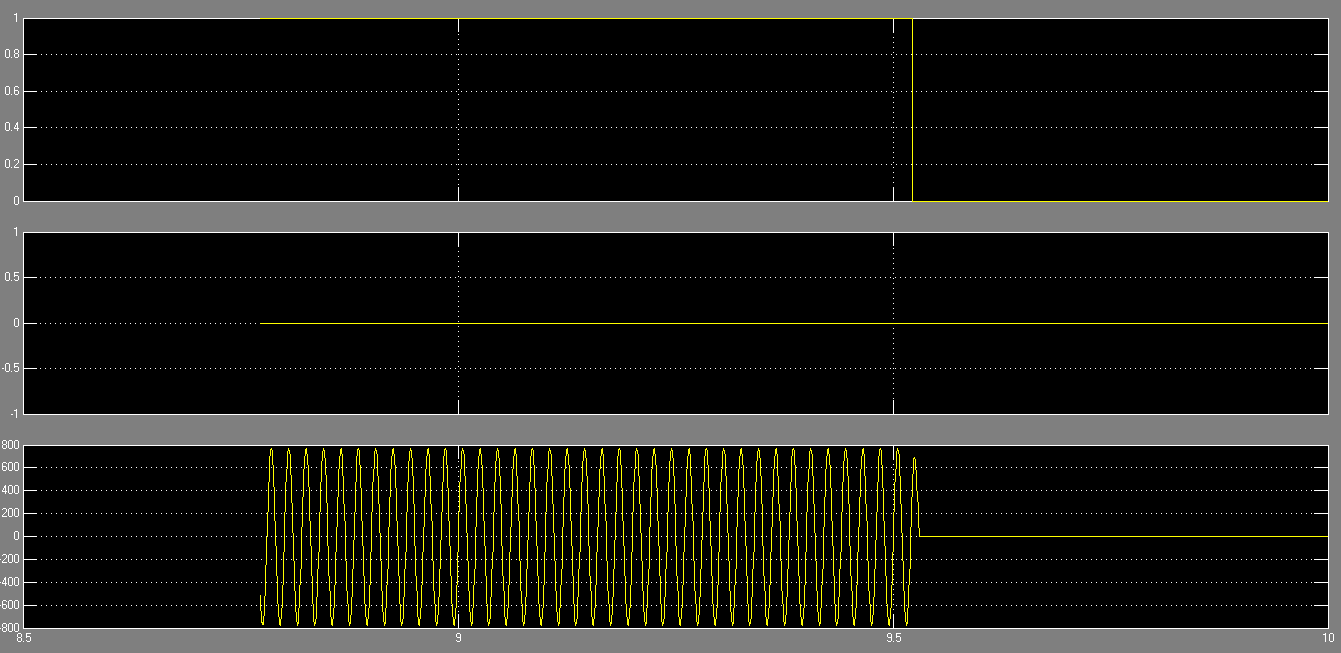

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به خروجی های شبیه سازی قرار داده شده است:
