دانلود شبیه سازی مقاله طراحی AVR و ALFC برای سیستم قدرت تک منطقه ای

AVR در سیستم قدرت

در یک سیستم قدرت، با تغییرات تقاضا با حجم غیرقابل پیش بینی اندک از مقدار نرمال آن، وضعیت سیستم تغییر می کند. تعدادی کنترل خودکار برای آشکار سازی این تغییرات و شروع یک مجموعه اقدامات ضد کنترل که چنین انحراف حالت را سریع و موثر رفع می کنند، ارائه می شود. این دو کنترل عمده عبارتند از کنترل AVR و ALFC. بزرگی ولتاژ ترمینال سیستم به توان راکتیو سیستم بستگی دارد و در محدوده های مشخص شده، با استفاده از کنترل AVR، حفظ می شود. خروجی مگاواتی و فرکانس مولد سنکرون به توان حقیقی سیستم بستگی دارد و در محدوده مشخصه با استفاده از ALFC، حفظ می شود.

تزویج متقابل بین حلقه های ALFC و AVR ، توسط اکثر پژوهشگران نادیده گرفته شده است. با در نظر گرفتن حلقه AVR بسیار سریعتر از حلقه ALFC به عنوان ثابت های زمانی سیم پیچ های میدانی در کنترل تحریک، بسیار کوچکتر از ثوابت زمانی در حلقه ALFC می باشند، نوسانات حلقه AVR، سریعتر از نوسانات ALFC، نشست می کنند و یا میرا می شوند و غیرتعاملی شده اند. اما، در سیستم های کاربردی، مقداری اثر متقابل یا تعامل بین این دو وجود دارد، اگر چه گزارش شده که این رابطه یک رابطه تزویج ضعیف است.

دو حلقه عمده که عبارتند از حلقه AVR و حلقه ALFC، برای سیستم قدرت تک منطقه ای مورد مطالعه قرار گرفته اند. فرکانس سیستم به توان خروجی حقیقی وابسته است و بوسیله ALFC مورد نظارت قرار می گیرد. ولتاژ ترمینال سیستم به توان راکتیو سیستم وابسته است و توسط حلقه AVR مورد نظارت قرار می گیرد. اثرات تزویج متقابل بین این دو حلقه مورد مطالعه، با نوسانات فرکانس پایین ارتباط دارند. اثر سیم پیچ میرا کننده بر سیستم نیز مورد مطالعه قرار گرفته است. از شکل هایی که حلقه AVR قادر به حفظ انحراف های ولتاژ و فرکانس در محدوده ها و سیستم قدرت مشخص شده می باشند، بنابراین مقاوم تر می شود. با شامل کردن سیم پیچ میراگر، پاسخ های پویا، از نظر پیک انحراف و زمان نشست، بیشتر بهبود پیدا می کنند. از آنجایی که میراگر، توان سیستم را کاهش می دهد، توان خروجی توربین و توان الکتریکی داخلی به اندازه تقریباً 200% افزایش می یابد.

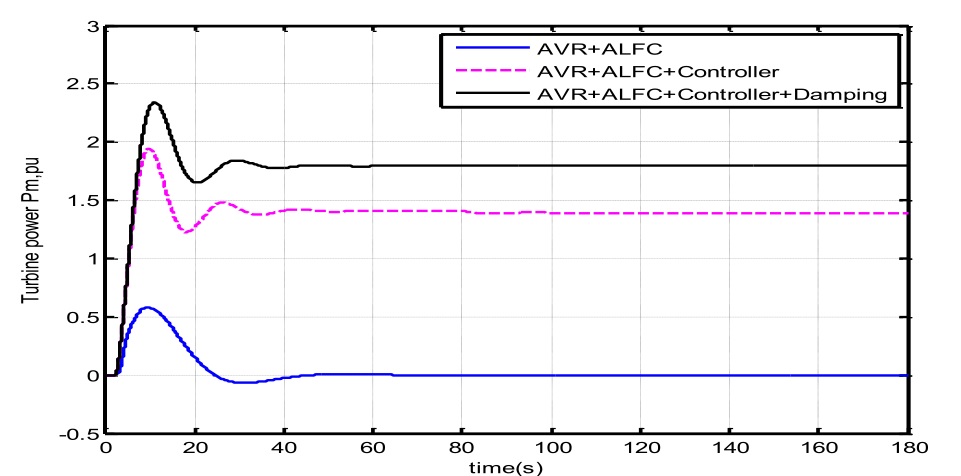

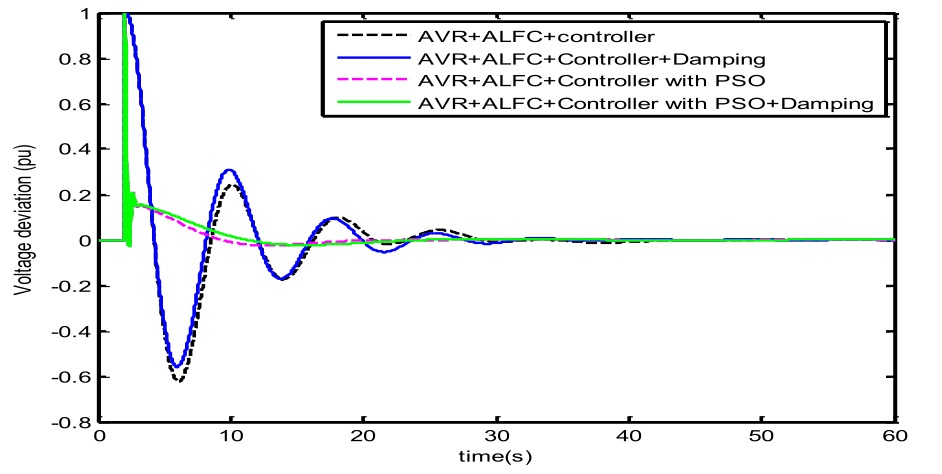

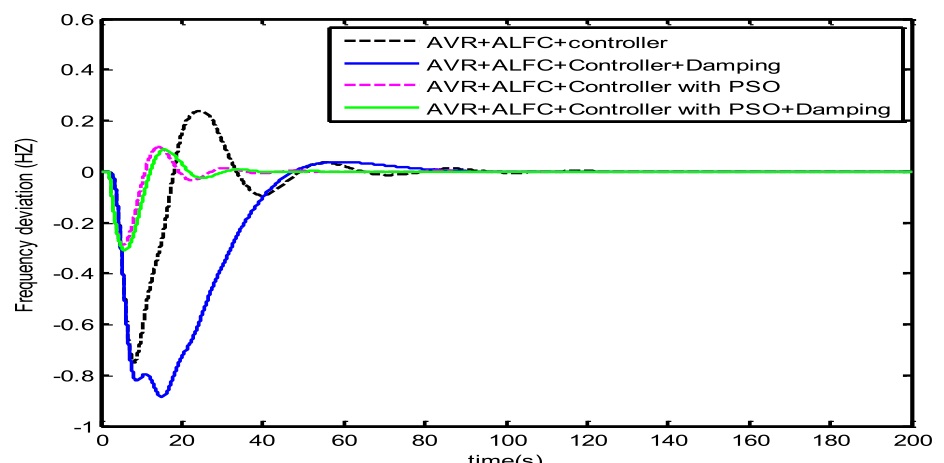

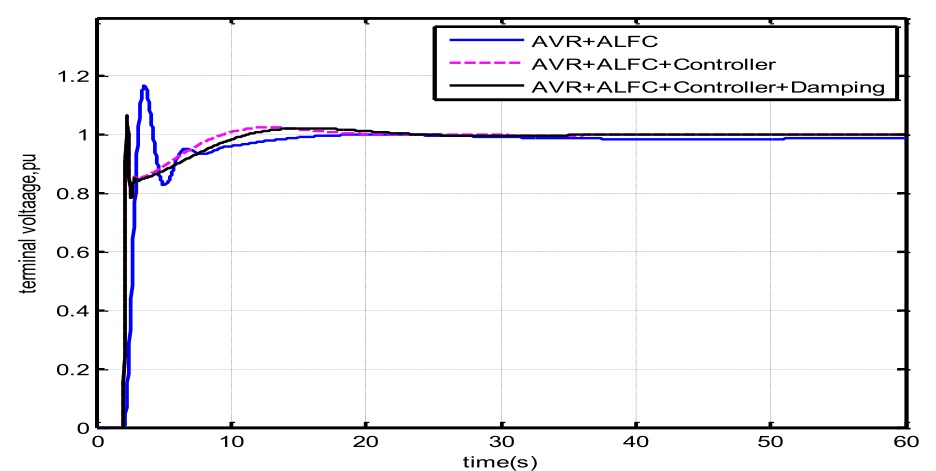

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به خروجی های شبیه سازی قرار داده شده است:
