دانلود شبیه سازی مقاله کنترل فرکانس بار در سیستم قدرت حرارتی با کنترل کننده منطق فازی و PID

کنترل فرکانس بار با کنترلر فازی و PID

به منظور دستیابی و جستجوی جریان توان الکتریکی بدون اغتشاش و مناسب با کیفیت بالا، طراحی کنترل فرکانس بار (LFC) نقش اساسی را ایفا می کند. عدم تطبیق فرکانس و انحراف برنامه ریزی نشده توان در نواحی، هنگامی که بحث تغییر بار و ناپایداری شرایط در میان باشند، در LFC رواج دارند. تغییر نقطه عملیاتی سیستم قدرت الکتریکی، نسبت به زمان رخ می دهد. هنگامی که ابعاد ساختار قدرت بزرگتر می شوند، تعریف و اعمال بار بر حسب تجربه دیسپاچر سخت تر و حساس تر می شود. برای تحلیل فرکانس شبکه توان و خطای کنترل ناحیه، پیاده سازی AGC مصنوعی احتمال پیشرفت عالی را به همراه دارد. بدلیل اینکه اثر توان حقیقی به صورت منحصر به فرد به فرکانس بستگی دارد، لذا باید تضمین شود که تعادل سیستم الزامی است تا تولید بارحفظ بشود و از عدم تعادل ها جلوگیری بشود. برای حفظ تبادلات توان ترجیحی در نواحی کنترلی، و تطبیق با کمک مشترک برای افزایش فرکانس توان سیستم، AGC امکان کنترل نواحی جداگانه نسبت به پاسخ مناسب به تغییرات داخلی بار را فراهم می کند. AGC نقش کلیدی را در نیروگاه های آبی، حرارتی و نیز نیروگاه های دیزل ایفا می کنند.

در این پروژه، یک الگوریتم جستجوی جهانی جدید برای تنظیم دقیق سه ساختار کنترل کننده PID، PID-N، FPID در هر یک از نواحی نیروگاه حرارتی سه ناحیه ای به هم پیوسته بکار رفته است. اعوجاج بار با گام 1 % برای تحلیل پاسخ گذرای سیستم از نظر اورشوت حداکثری، آندرشوت حداکثر و زمان نشست اعمال شده است.نتایج بدست آمده از ساختار کنترل کننده FPID بکار رفته برای کنترل خودکار تولید برای سیستم توان پیش بینی شده با الگوریتم DEPSO برتری خود نسبت به کنترل کننده سنتی را اثبات می کند.

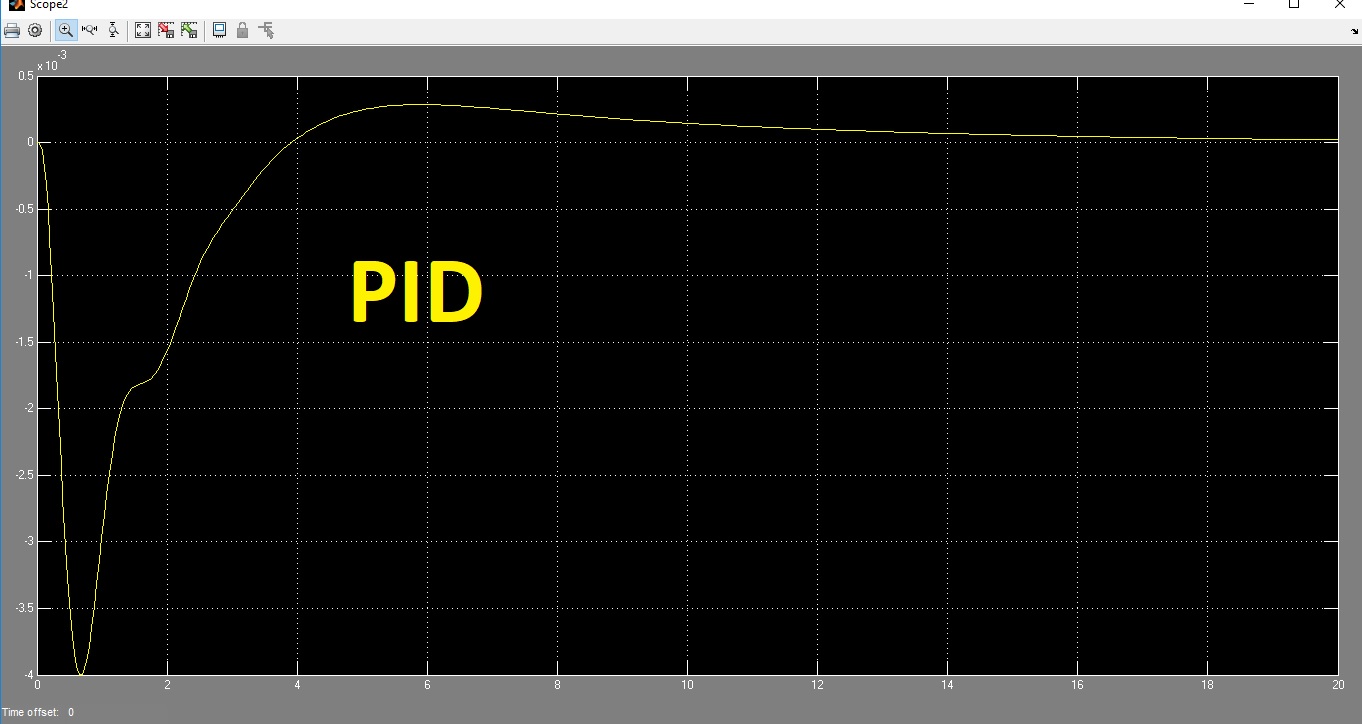

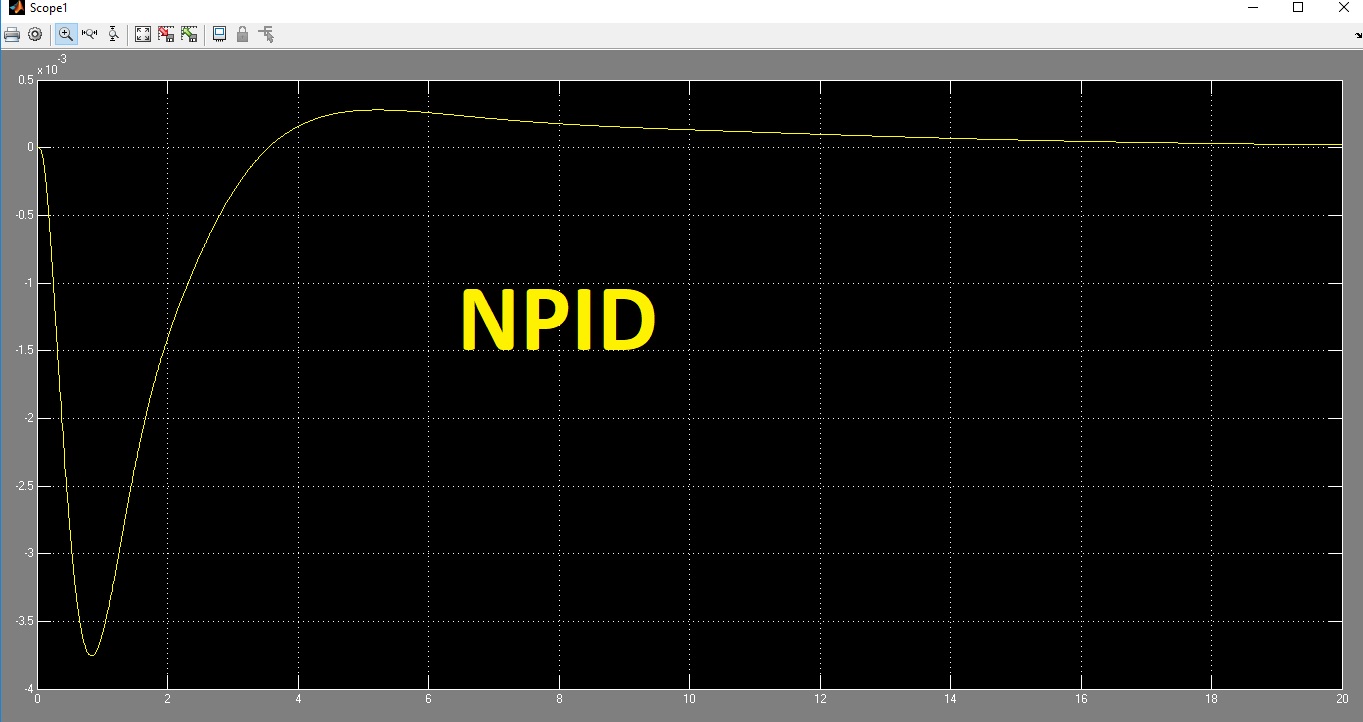

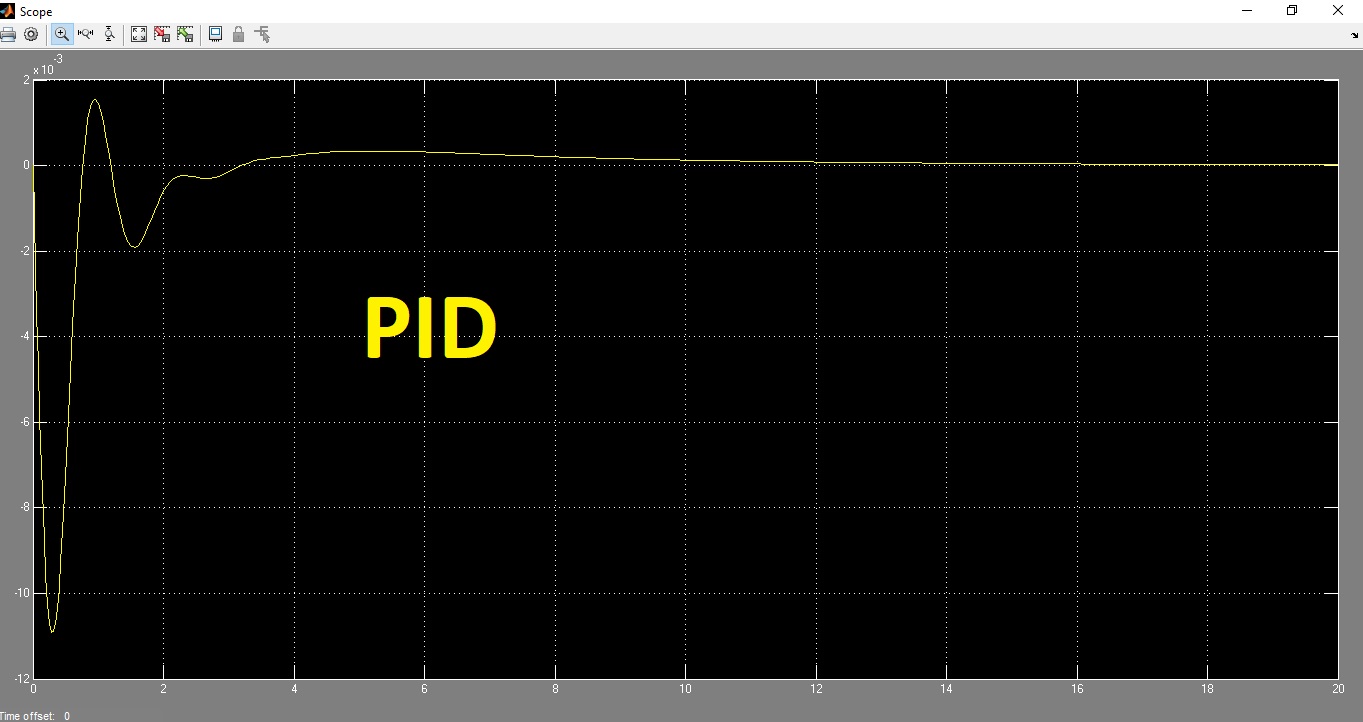

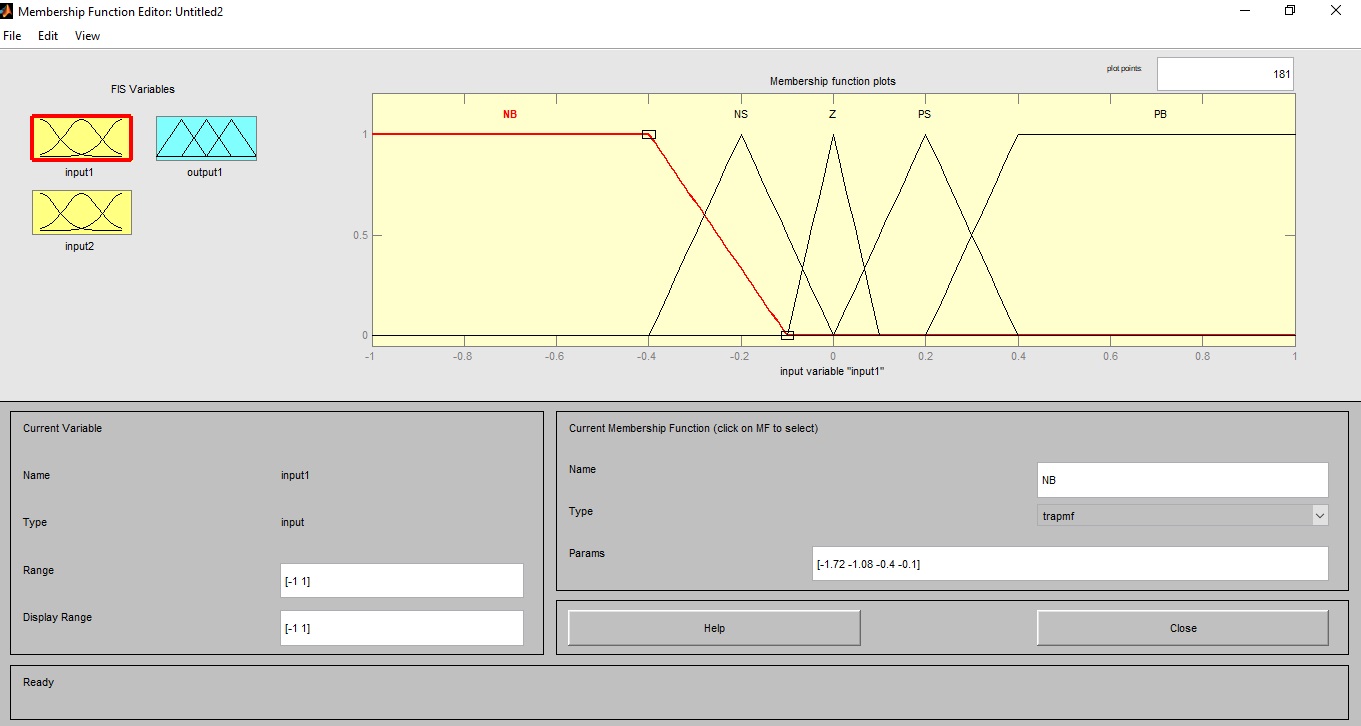

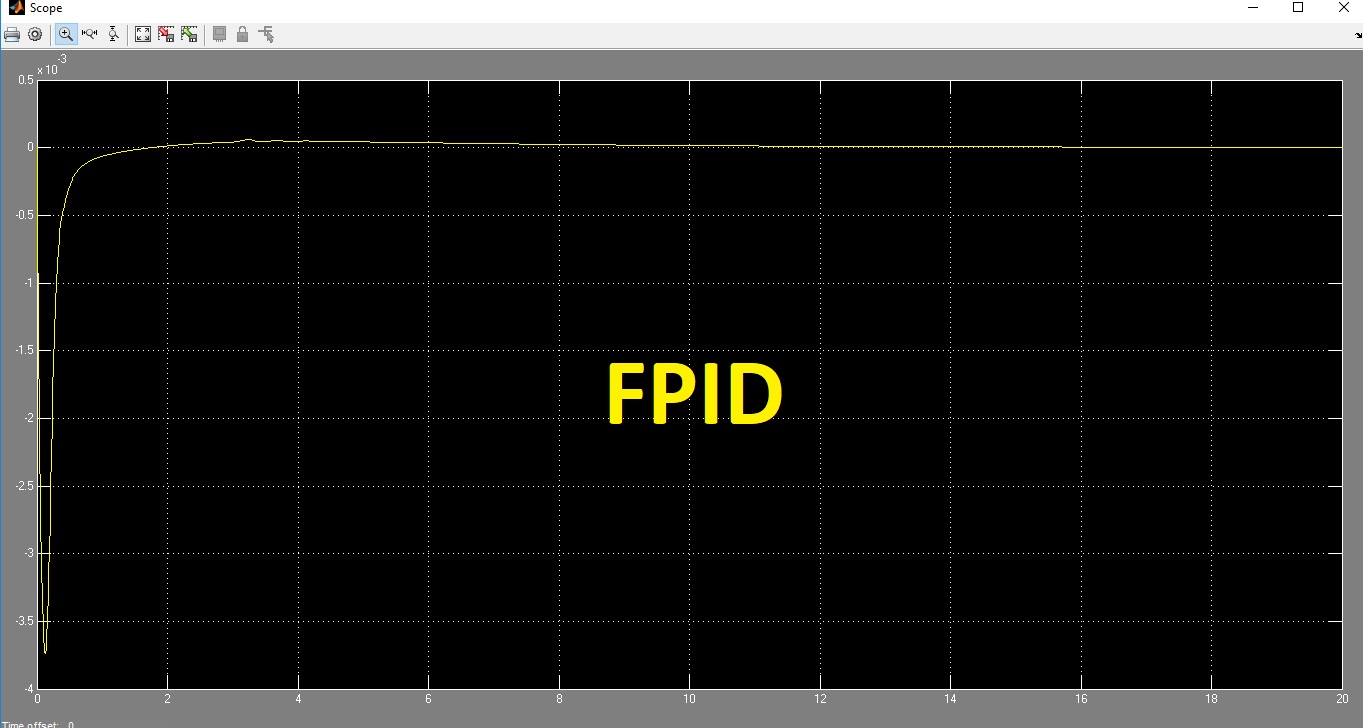

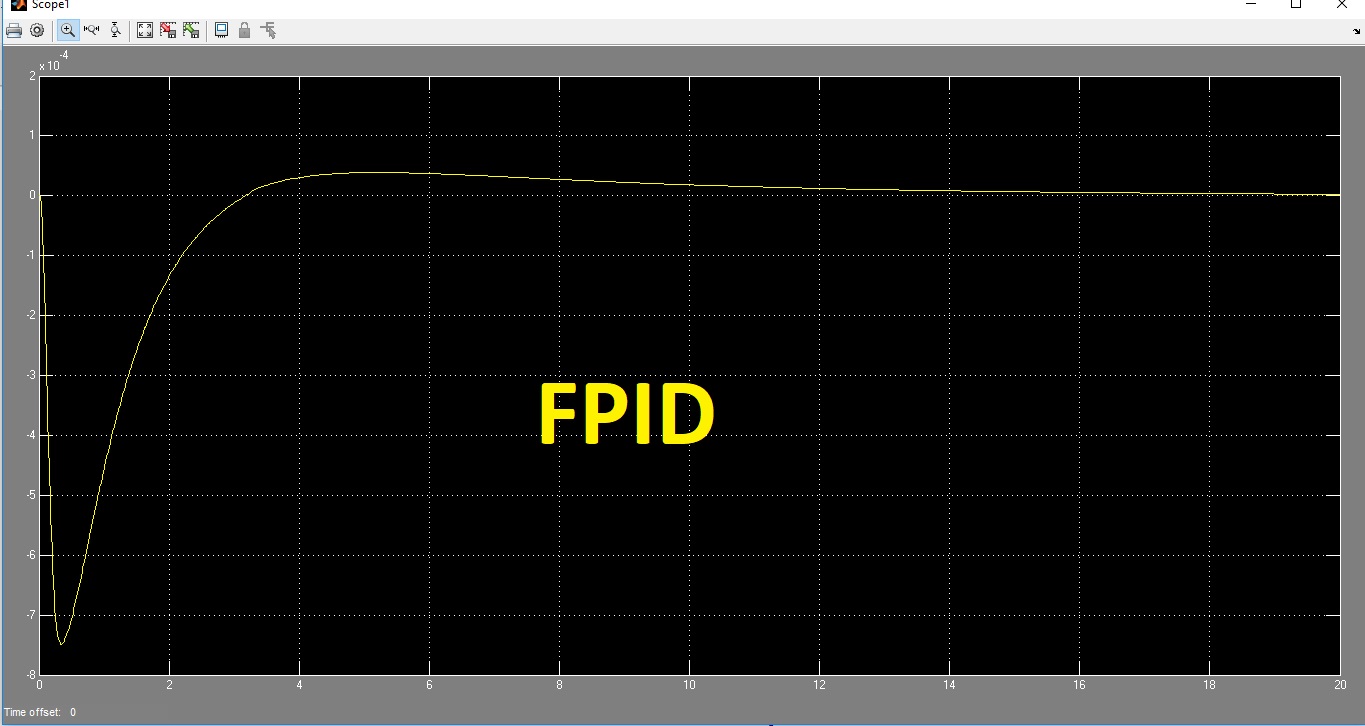

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تصاویر مربوط به خروجی های شبیه سازی و محیط شبیه سازی، قرار داده شده است:
