دانلود شبیه سازی مقاله مبدل DC-DC سوئیچینگ ولتاژ صفر با بهره ولتاژ بالا

سوئیچینگ ولتاژ صفر (ZVS)

مبدل های DC-DC با گین ولتاژ بالا در بسیاری از کاربردهای صنعتی همچون مرحله فرانت اند ، برای منابع انرژی سبز و تجدیدپذیر ، آرایه های خورشیدی و پیل های سوختی، سیستم های قدرت مبتنی بر منابع باتری و ابرخازن ها بکار می روند. در مبدل های DC-DC با بهره ولتاژ بالا ، ملزومات متعددی همچون گین ولتاژ بالا، تلفات بازیابی معکوس کم، مشخصه های سوئیچ نرم، تنش ولتاژ کم روی سوئیچ ها ، ایزوله سازی برقی ، جریان ورودی پیوسته، بازدهی بالا وجود دارند. به منظور برآورده سازی این ملزومات، توپولوژی های مختلفی پیشنهاد شده اند .

یک مبدل DC-DC با سوئیچ ولتاژ صفر (ZVS) با گین ولتاژ بالا پیشنهاد شده است. این مبدل شامل مرحله مبدل بوست ZVS و مرحله مبدل نیم پُل ZVS است و دو مرحله در یک مرحله ادغام می شوند. مرحله مبدل بوست ZVS جریان ورودی پیوسته ، و عملکردZVS در سوئیچ های توان را ایجاد می کند. مرحله مبدل نیم پُل ZVS گین ولتاژ بالایی تولید می کند. اصول عملکردی و تحلیل سیستمی ارائه شده اند. تحلیل تئوریک و عملکرد مبدل پیشنهادی برای نمونه آزمایشی 100 واتی در فرکانس سوئیچ زنی 108 کیلوهرتز بررسی شده اند.

مبدل DC  نوع AZVS با گین ولتاژ بالا پیشنهاد شده است. این مبدل روشن کردن ZVS دو سوئیچ توان ، و حفظ CCM را ممکن می سازد. علاوه بر این، مشخصه بازیابی معکوس دیودهای خروجی با کنترل نرخ تغییر جریان و استفاده از سلف نشتی ترانسفورماتور بشدت ارتقا یافته است. مبدل پیشنهادی بازدهی و ناحیه ZVS بزرگتری در مقایسه با سایر مبدل های سوئیچ نرم دارد و علت مرحله مبدل بوست ZVS است.

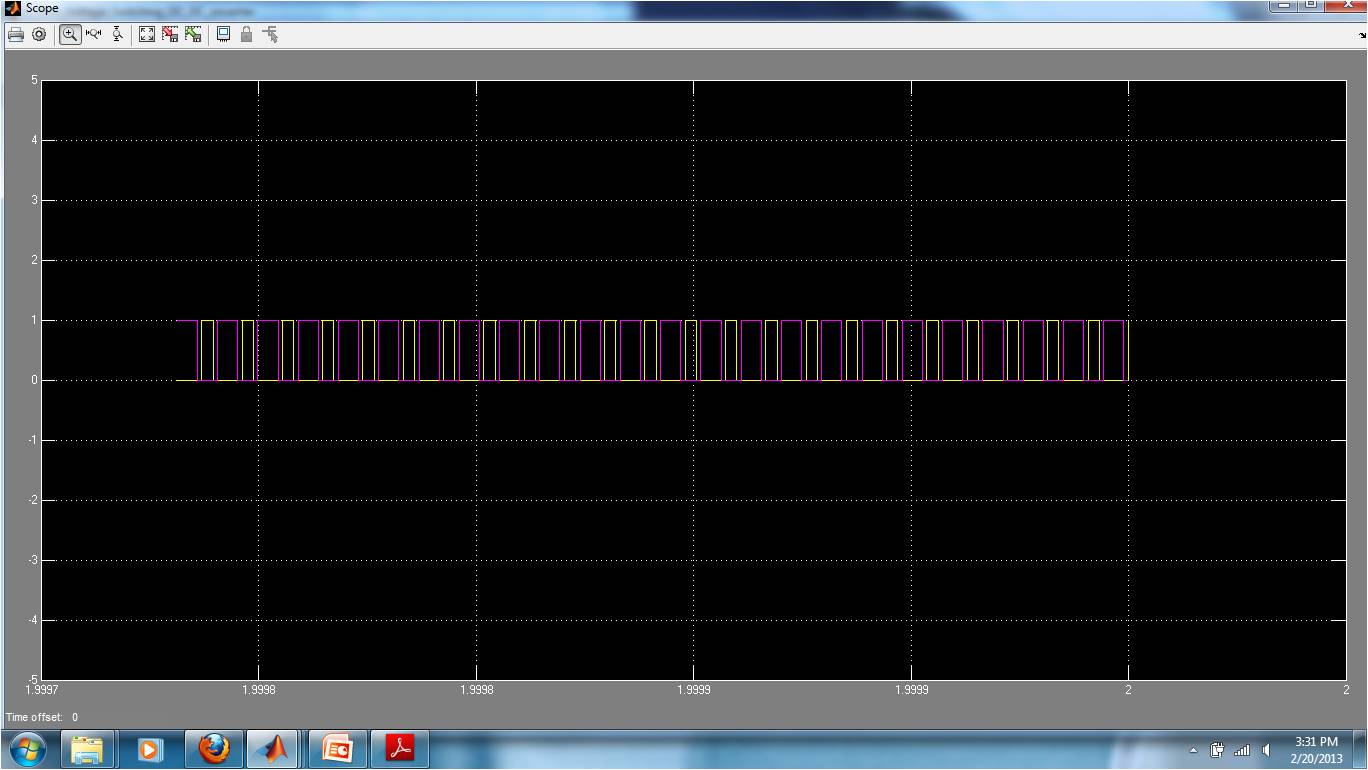

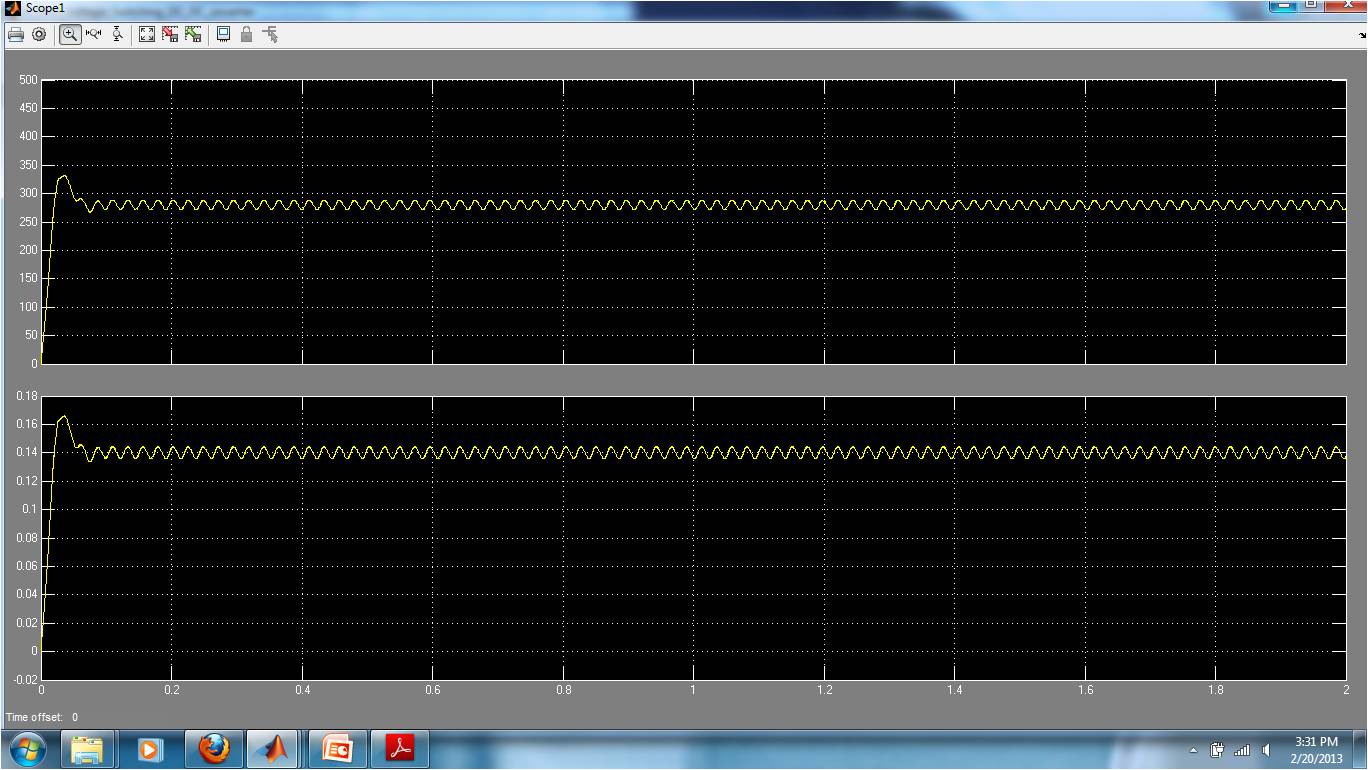

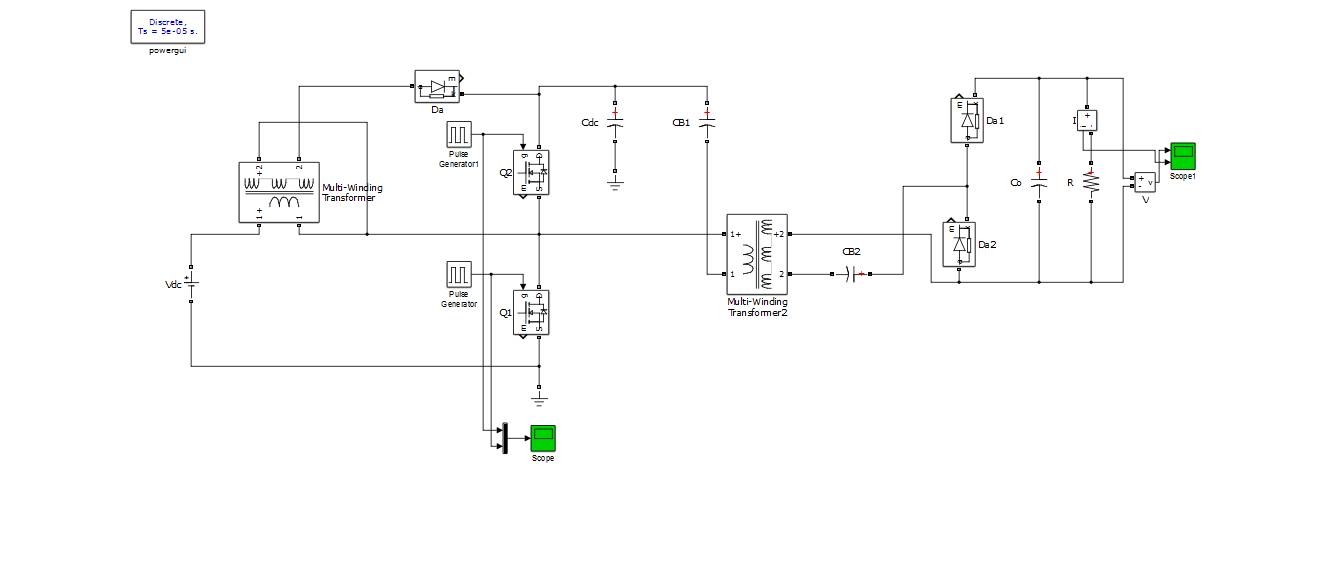

این شبیه سازی در محیط متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به شبیه سازی و خروجی های آن قرار داده شده است:
