دانلود شبیه سازی مقاله مدلسازی ژنراتور القایی دو سو تغذیه برای توربین بادی

ژنراتور القایی دو سو تغذیه

با افزایش نفوذ توان باد در شبکه برق، مولد القایی دو سو تغذیه (DFIG) برای توربین های باد به میزان زیادی بخاطر ویژگی سرعت متغیر خود و بنابراین تاثیر بر دینامیک های سیستم، توسعه یافته اند. این پروژه، مدل سازی و کنترل DFIG را به تفصیل ارائه می دهد که در آن استاتور مستقیماً به یک شبکه متصل شده است و روتور از طریق مبدل AC-DC-AC پشت به پشت دو طرفه، به شبکه متصل شده است. این مدل پیشنهادی تنها مدل سیمولینک تفصیلی کامل است که از جعبه ابزار سیستم نیمه قدرت استفاده نمی کند و برای کار در هر دو مد عملکردی زیرسنکرون و بالای سنکرون، مناسب خواهد بود. یک استراتژی کنترل بردار جدید براساس کنترل بردار مبتنی بر شار روتور در این پروژه پیشنهاد شده است: یعنی این استراتژی کنترل برداری جدید با کنترل بردار مبتنی بر شار استاتور که معمولاً برای کنترل DFIG استفاده می شود، مقایسه می گردد. دو استراتژی کنترل برداری غیرمستقیم براساس تخمین شار استاتور و تخمین شار روتور برای مبدل طرف روتور (RSC) بکار گرفته شده است تا توان اکتیو استاتور تولید شده توسط مولد، کنترل شود. این سیستم کامل در محیط MATLAB/SIMULINK مدل سازی و شبیه سازی شده است به نحوی که می تواند برای مدل سازی همه نوع پیکربندی های مولد القایی، مناسب باشد.

در شکل زیر، پیاده سازی DFIG در محیط سیمولینک متلب نشان داده شده است:

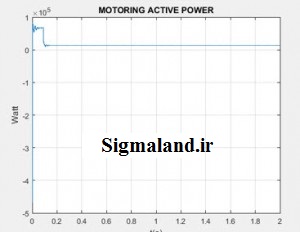

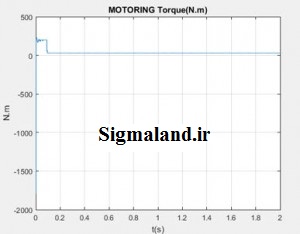

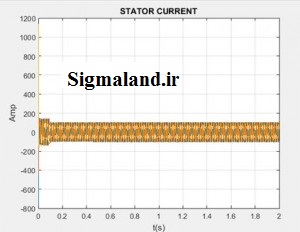

این شبیه سازی با استفاده از نرم افزار متلب انجام شده است؛ مراحل انجام شبیه سازی به موازان روابط موجود توضیح داده شده و در فایل گزارشکار این پروژه موجود می باشد. این شبیه سازی در بخش ام فایل و سیمولینک متلب قابل اجرا می باشد. شبیه سازی ها کاملا تست شده و بدون ایراد می باشند و کاملا منطبق با مقاله اصلی هستند. در ادامه نیز بخشی از نتایج خروجی شبیه سازی ها نشان داده شده است:
