دانلود شبیه سازی مقاله استراتژی کنترل پیش بین ترکیبی برای درایو موتور القایی

کنترل پیش بین در درایو موتور القایی

راه انداز موتور القایی (IM) با تغذیه مبدل با ورودی تک فاز- خروجی سه فاز بدلیل مزایای هزینه کم، ساختار ساده، چگالی توان بالا، بازدهی، بشدت نظرات را به سمت خود جلب کرده است. بدین ترتیب کارایی گسترده و متنوع آن در وسایل خانگی بوقوع پیوسته است. رایج ترین کاربردها شامل فن، کمپرسورهای هوا، پمپ ها و غیره هستند. به منظور کاهش هزینه ها و افزایش قابلیت اطمینان سیستم های تبدیل توان، توپولوژی های ساده ای برای مبدل های ورودی تک فاز- خروجی سه فاز پیشنهاد شده اند.

مبدل شامل یکسوکننده نیم پُل تک فاز و اینورتر سه فاز 4 سوئیچه یک نمونه از مبدل های توان کم هزینه، با محدودیت های عملیاتی پیچیده است. کنترل آن بوسیله استراتژی های متداول بسختی صورت می گیرد. در پروژه حاضر استراتژی کنترل پیش بین ترکیبی ، با حلقه های دوگانه برای این مبدل پیشنهاد شده است. در حلقه خارجی، یک کنترل کننده تناسبی – انتگرال گیر برای تنظیم ولتاژ لینک DC، تعادل ولتاژ خازن، سرعت و شار موتورهای القایی (IM) بکار می رود. همچنین در حلقه داخلی از کنترل پیش بین مدل مجموعه محدود برای کنترل جریان AC ورودی و جریان های استاتور IM استفاده می شود. مزیت های اصلی استراتژی کنترلی عبارتند از 1- مقابله آسان با محدودیت های پیچیده و مدیریت چندین هدف کنترلی، 2- عدم نیاز به مدولاتور، 3-پاسخ دینامیک مطلوب. نتایج شبیه سازی و آزمایش نشان داده که روش پیشنهادی متضمن عملکرد پایدار و مطلوب است.

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تصاویر مربوط به خروجی های شبیه سازی قرار داده شده است:

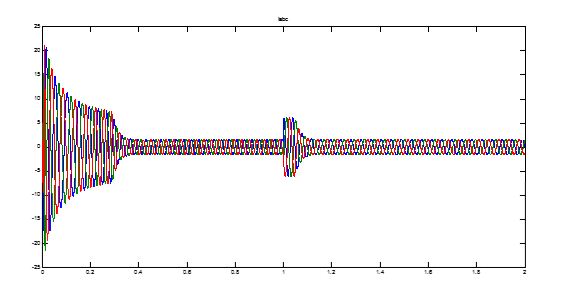

جریان های موتور:

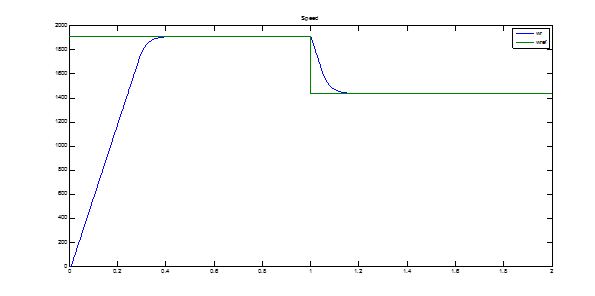

سرعت روتور به همراه سرعت مرجع:

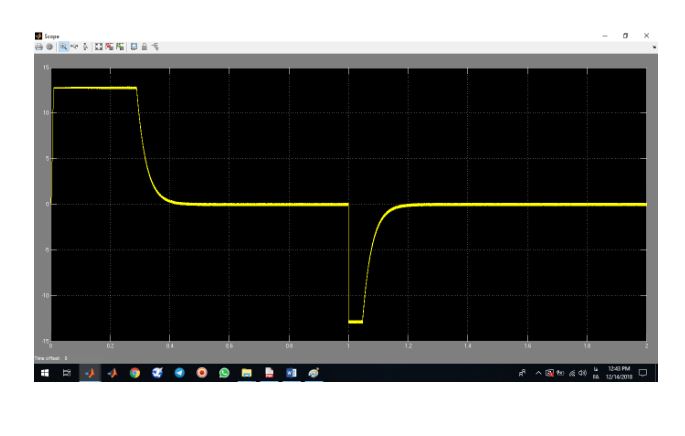

گشتاور مغناطیسی:
