دانلود شبیه سازی مقاله کنترل پایداری شبکه قدرت برای یک مزرعه بادی

کنترل پایداری شبکه قدرت

افزایش تولید بادی با خطوط انتقال توان طولانی در شبکه های برق، نگرانی های منطقی را راجع به تهدید پایداری، و نسبت به عملیات و کنترل سیستم را افزایش داده است. در چنین شرایطی، نحوه طراحی یک کنترل کننده تطبیقی و بهینه به یک چالش اساسی پیش روی اپراتورهای شبکه قدرت و مهندسان جهان امروزی تبدیل شده است. از بین انبوهی از فناوری های توانمندساز، نتایج جدیدترین تحقیقات در سطح جامعه انرژی و توان و هوش رایانه ای (CI) نشان دادند که تحقیقات CI نوآوری های فنی کلیدی را برای حل این مساله چالش برانگیز در پی دارند. لذا در این پروژه، رویکرد مبتنی بر برنامه ریزی دینامیک ابتکاری نشان دهنده هدف (GRHDP) برای ارتقای پایداری گذرای سیستم های قدرت در سیستم های تولید انرژی از باد، در شرایط خطا پیشنهاد شده است. مولدهای القایی با تغذیه دوگانه (DFIG) پرکاربردترین مولدهای توان بادی هستند که در سیستم های تولید انرژی بادی بکار می روند. اثبات شده است که کنترل کننده ها اثر چشمگیری بر عملکرد پایداری DFIG متصل به شبکه دارند. لذا لازم است که کنترل کننده ها بدرستی طراحی بشوند. از بین تمامی طراحی های کنترل کننده، کنترل توان راکتیو یک مساله مهم برای مزارع بادی متصل به شبکه است. بسیاری از کدهای اتصال به شبکه توان بادی امروزی نیازمند قابلیت عبور از شرایط کم ولتاژ (LVRT) نسبت به مزارع بادی، و حفظ قابلیت اطمینان در شرایط خاص، در طول خطای اتصال کوتاه و پس از آن هستند.

در این پروژه، یک کنترل کننده تطبیقی مبتنی بر GRHDP برای مزرعه بادی مبتنی بر DFIG پیشنهاد شده است. ما جزئیات معماری کنترلی را پیشنهاد داده ایم، همچنین رویکردهای مدنظر را روی دو مورد، سیستم 4 ماشینه اصلاح شده دو ناحیه ای با نفوذ انرژی بادی، و سیستم قدرت با اندازه کاربردی نسبت به مزرعه بادی تست نموده ایم. مطالعات مقایسه ای این روش با رویکردهای قبلی نیز در این پروژه ارائه شده اند. نتایج شبیه سازی نشان می دهند که در روش کنترل کننده GRHDP، پایداری گذرای مزرعه بادی تحت شرایط خطای شبکه قابل ارتقا است. قابلیت LVRT مزرعه بادی و سیستم نیز قابل ارتقا می باشند.

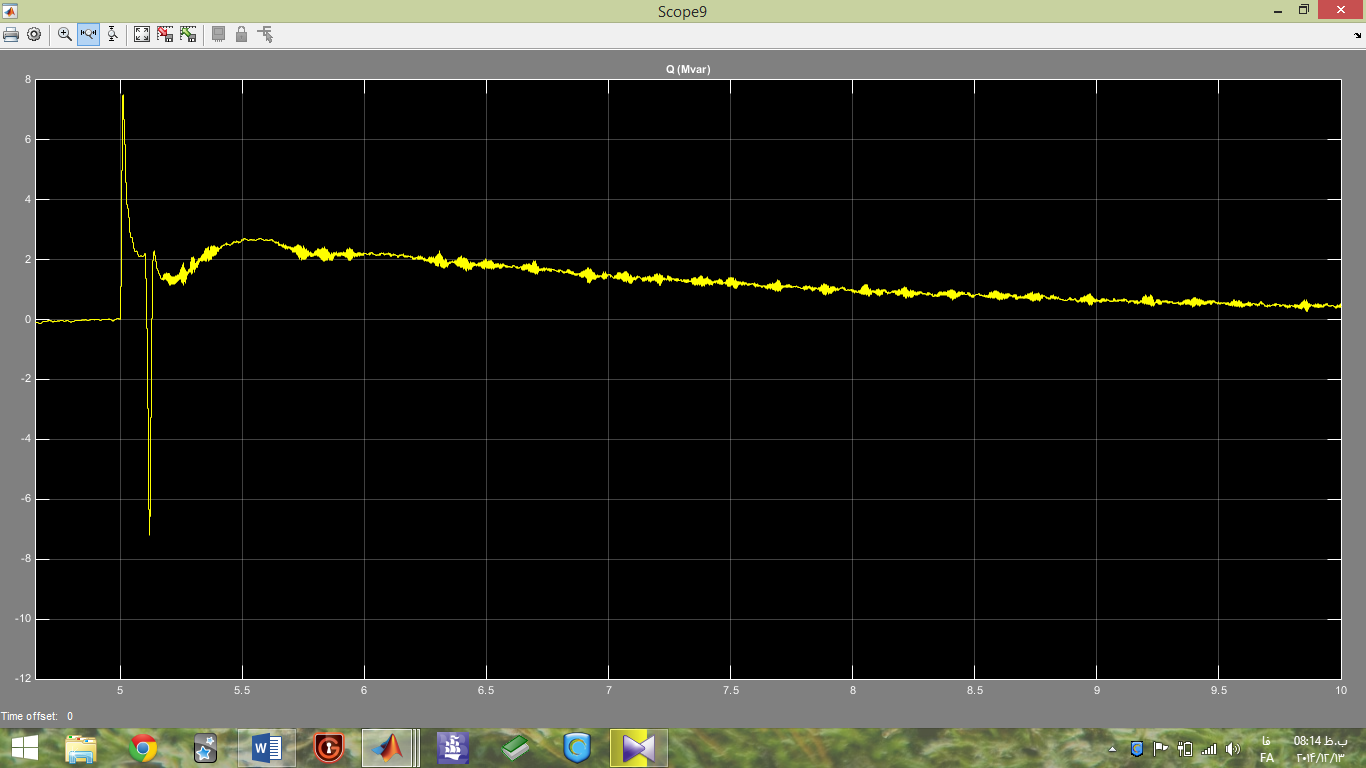

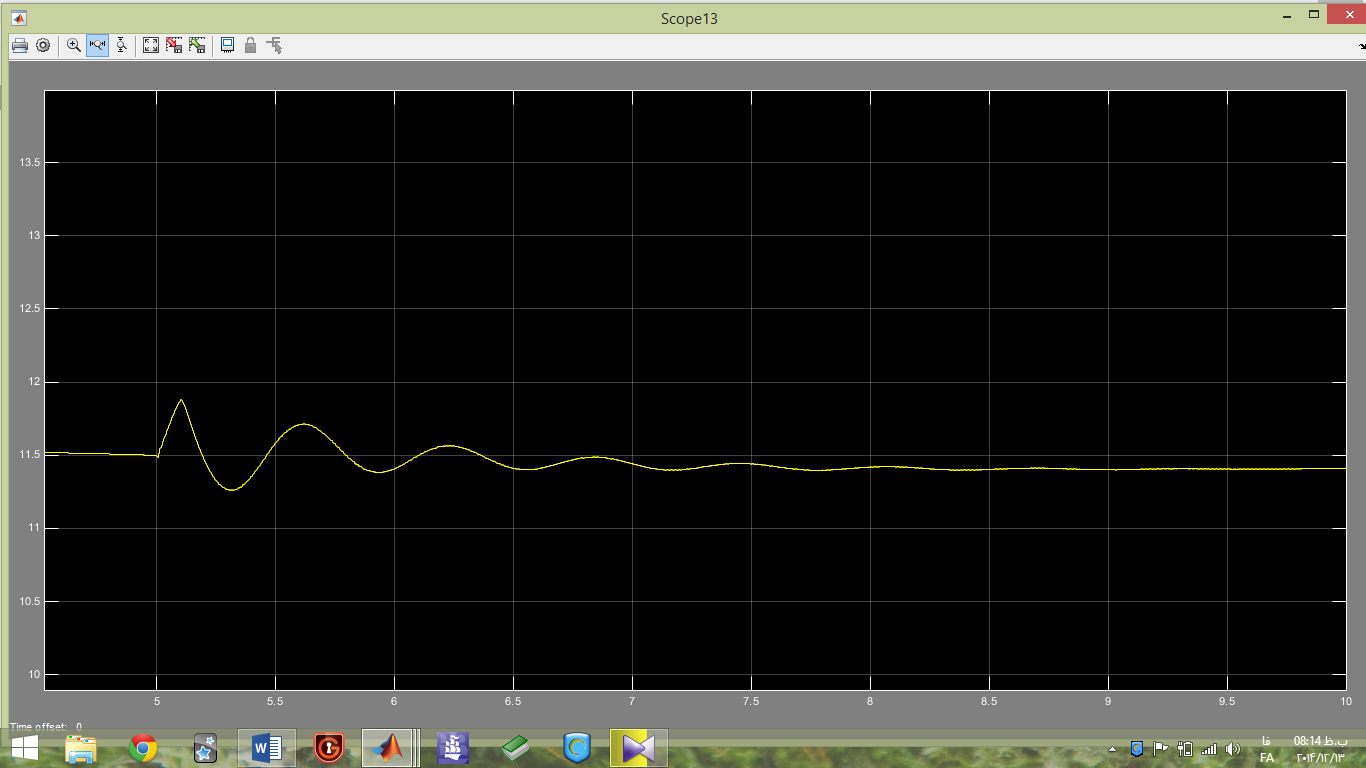

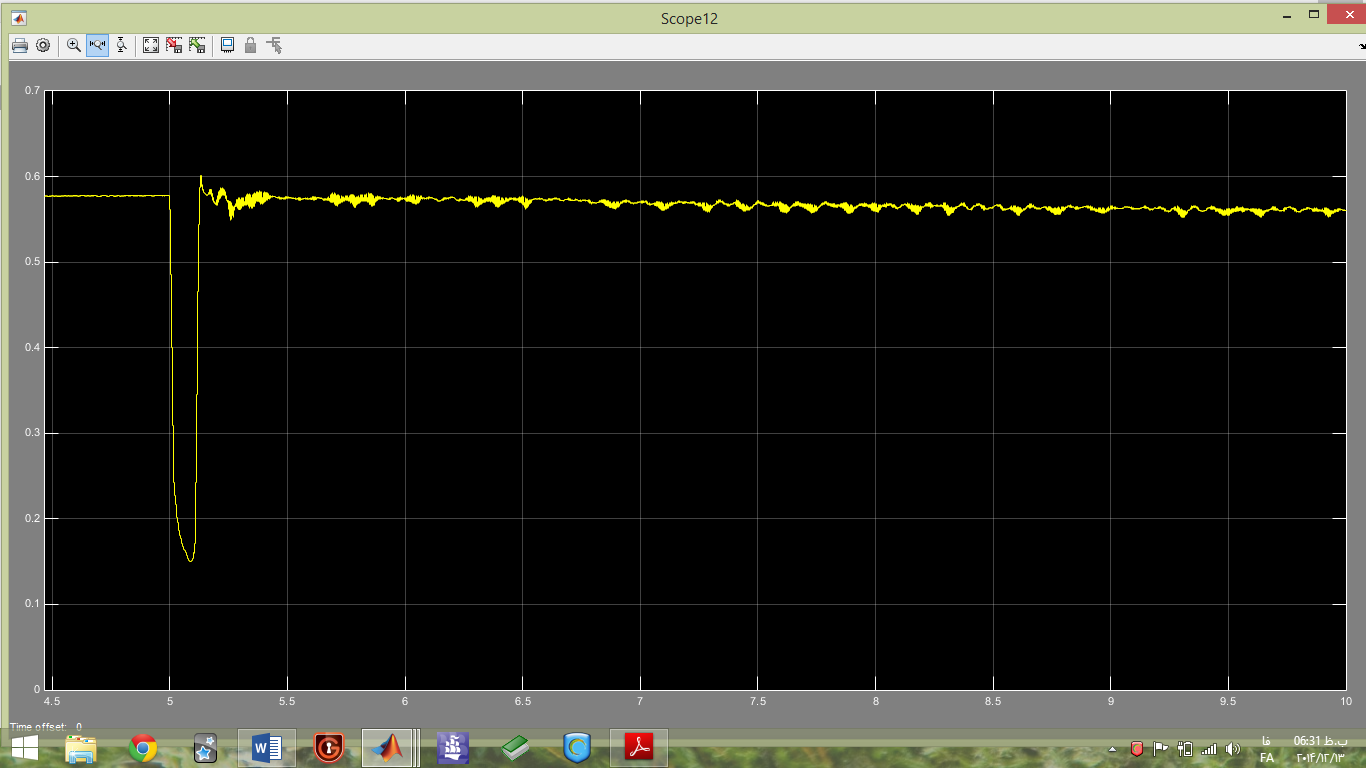

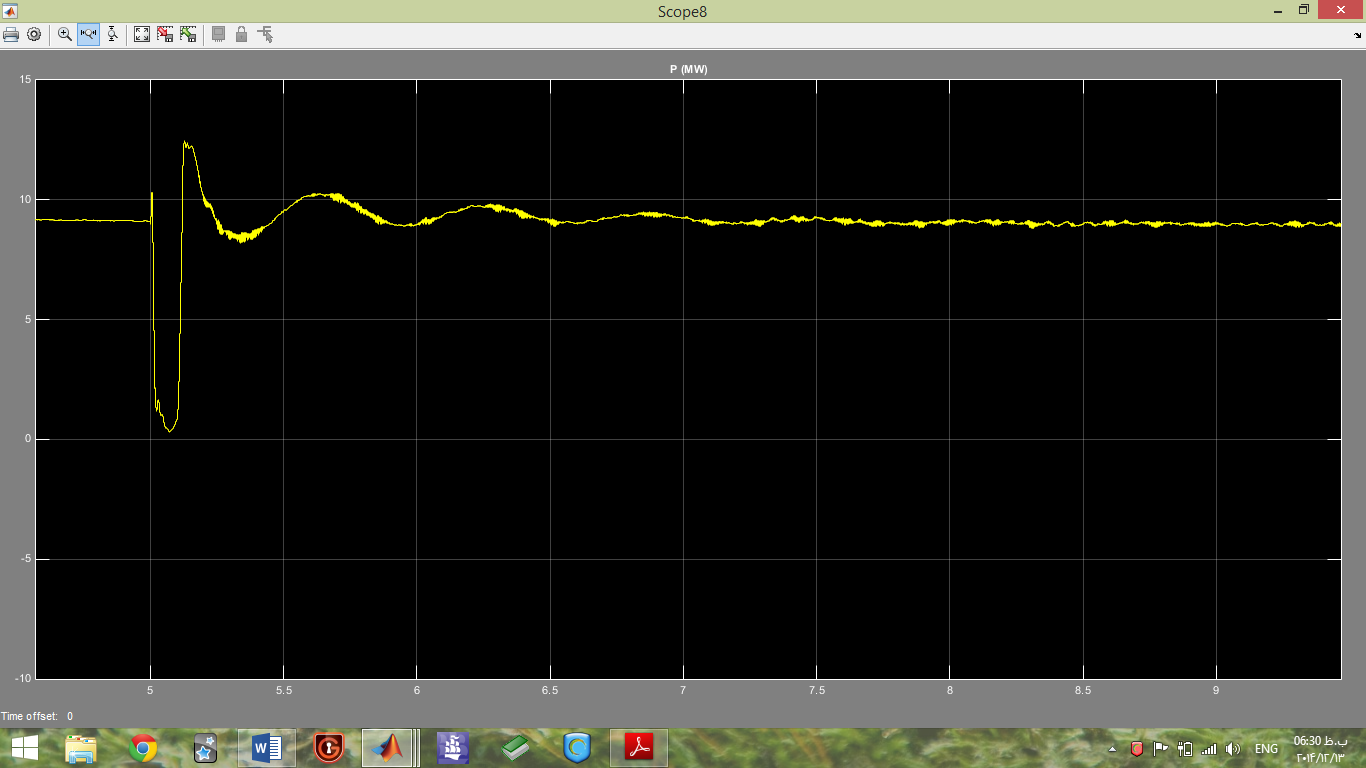

این مقاله در محیط نرم افزار سیمولینک متلب (MATLAB) شبیه سازی شده و در ادامه نیز تعدادی از نتایج خروجی آن قرار داده شده است:
