ارزیابی آموزش جامع مدارهای الکتریکی |
سال تهیه : 1402 | تعداد اسلاید : 186 |
فرمت فایل : pptx-ppt | نوع فایل : پاورپوینت |
کیفیت : طلایی | مناسب : دانشجویان |
مدارهای الکتریکی یکی از مفاهیم پایه ای در علوم الکتریکی و الکترونیکی هستند. این مدارها شامل عناصر الکتریکی مانند مقاومت، خازن، ترانزیستور و … هستند که با استفاده از آن ها می توان سیگنال های الکتریکی را تغییر داد و کنترل کرد.

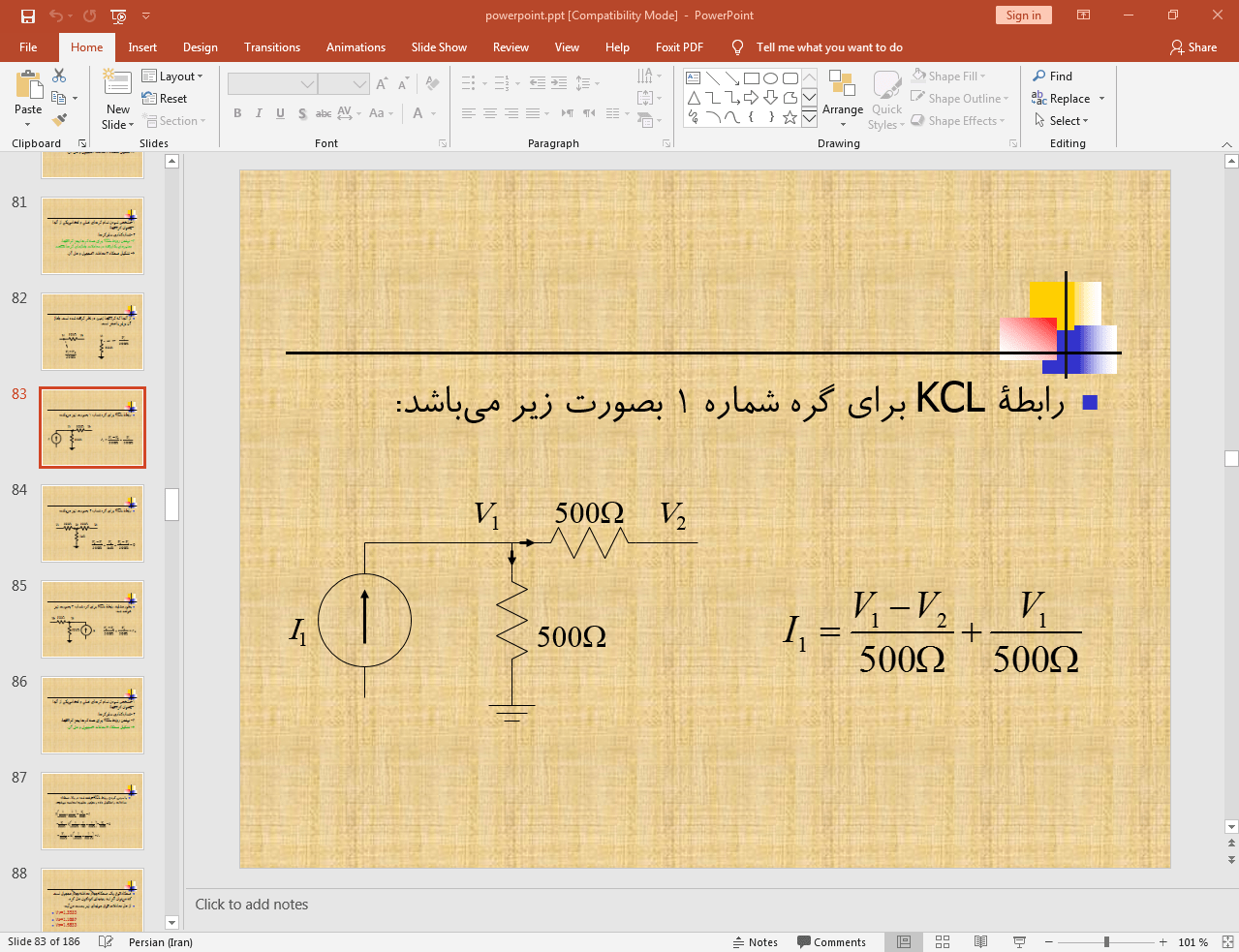

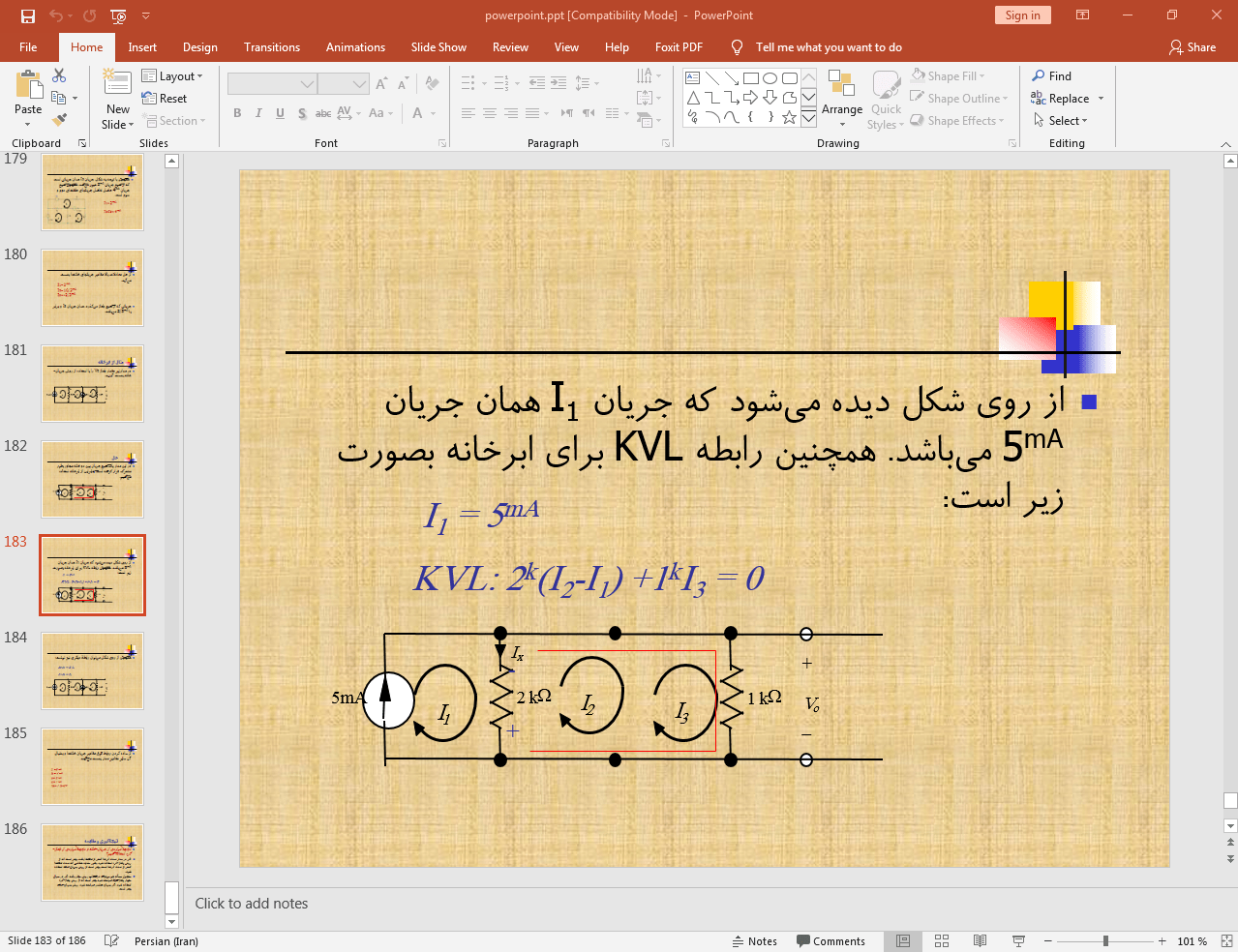

آن ها به دو دسته تقسیم می شوند: مدارهای تجزیه و تحلیل و مدارهای طراحی. در مدارهای تجزیه و تحلیل، با استفاده از قوانین الکتریکی و قوانین کیرشف، سعی میشود رفتار سیگنال های الکتریکی در یک مدار را بررسی کرد. این قوانین شامل قوانین کیرشف برای جریان و ولتاژ در عناصر الکتریکی است.
مدارهای طراحی به طور عمده برای ساختن یا طراحی مدارهای الکترونیکی استفاده می شوند. در این نوع مدارها، از عناصر الکتریکی مختلف استفاده می شود تا یک عملکرد خاص را انجام دهند. برای طراحی یک مدار الکترونیکی، نیاز به دانش و تخصص در زمینه الکترونیک و الکتریسیته است.
این مدارها در بسیاری از دستگاه های الکترونیکی کاربرد دارند. از جمله کاربردهای آن ها می توان به مدارهای تقویت کننده صوت، مدارهای منطقی (مانند دروازه های منطقی)، مدارهای قدرت (مانند منابع تغذیه) و مدارهای کنترل (مانند مدارهای PID) اشاره کرد.
آن ها به صورت ساده یا پیچیده می توانند طراحی شوند. در مدارهای ساده، تنها چند عنصر الکتریکی استفاده میشود و عملکرد ساده ای دارند. اما در مدارهای پیچیده، از تعداد زیادی عنصر الکتریکی استفاده می شود و عملکرد پیچیده تری را انجام می دهند.
برای طراحی و تجزیه و تحلیل این مدارها، نرم افزارهای مختلفی وجود دارند که به مهندسان الکترونیک کمک میکنند. این نرم افزارها قادر به شبیه سازی و تحلیل مدارهای الکتریکی هستند و به مهندسان اجازه می دهند تا قبل از ساخت فیزیکی یک مدار، آن را در محیط مجازی آزمایش کنند.
به طور کلی، آن اساس فناوری های الکترونیک را تشکیل میدهند و در بسیاری از صنایع و حوزه های مختلف استفاده می شوند. از جمله مزایای استفاده از آن ها می توان به کنترل دقیق سیگنال ها، کارایی بالا، اندازه کوچک و هزینه مناسب اشاره کرد.

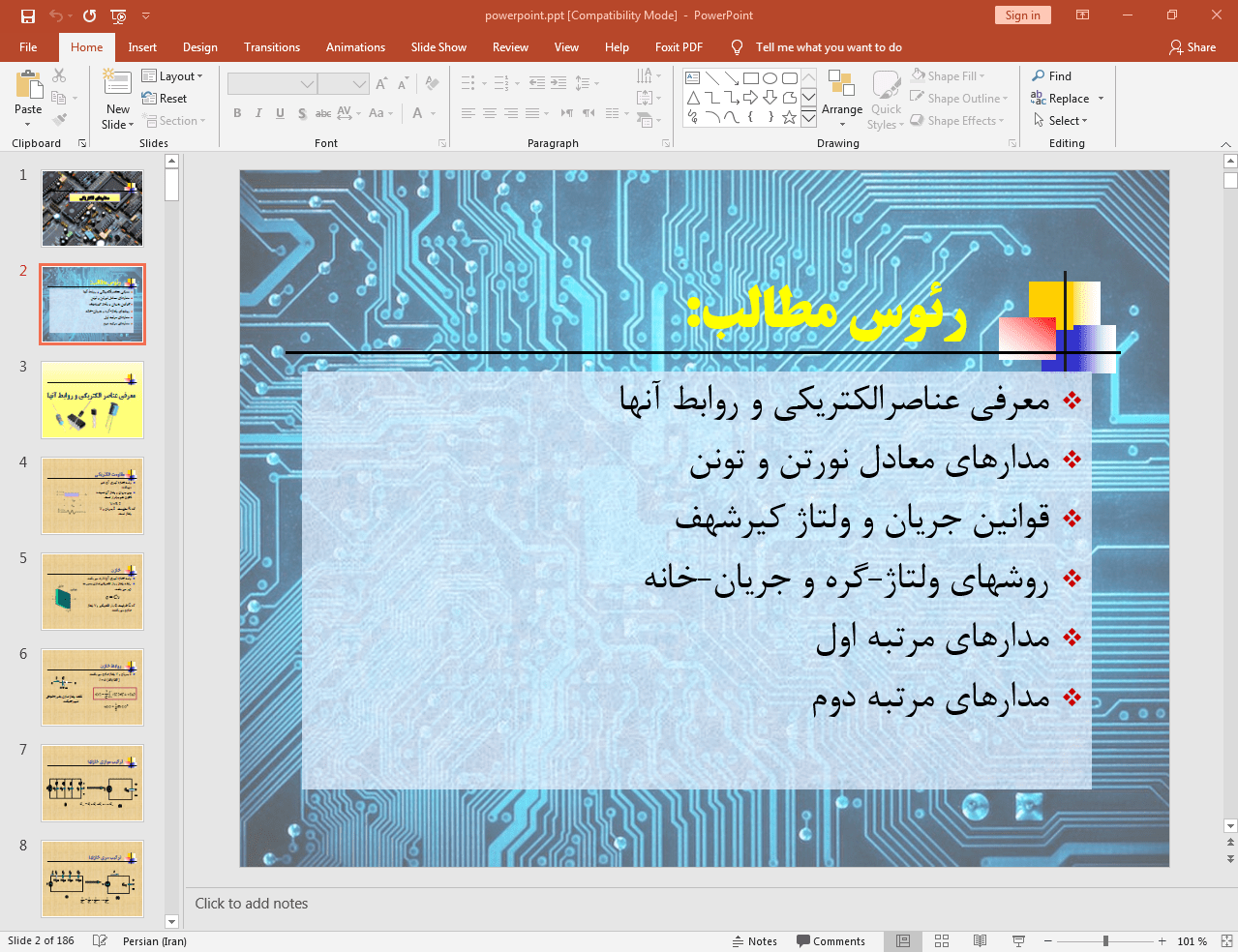

شامل بخش های:
معرفي عناصرالکتريکي و روابط آن ها
مدارهاي معادل نورتن و تونن
قوانين جريان و ولتاژ کيرشهف
روشهاي ولتاژ-گره و جريان-خانه
مدارهاي مرتبه اول
مدارهاي مرتبه دوم و …
