دانلود پاورپوینت آشنایی با سیستم ارتینگ و ایمنی تجهیزات الکتریکی

سیستم ارتینگ یا اتصال به زمین یکی از مهم‌ترین اجزای ایمنی در تاسیسات الکتریکی است. این سیستم با ایجاد یک مسیر با مقاومت کم برای جریان‌های ناخواسته، از بروز حوادثی مانند برق‌گرفتگی و آسیب به تجهیزات جلوگیری می‌کند.

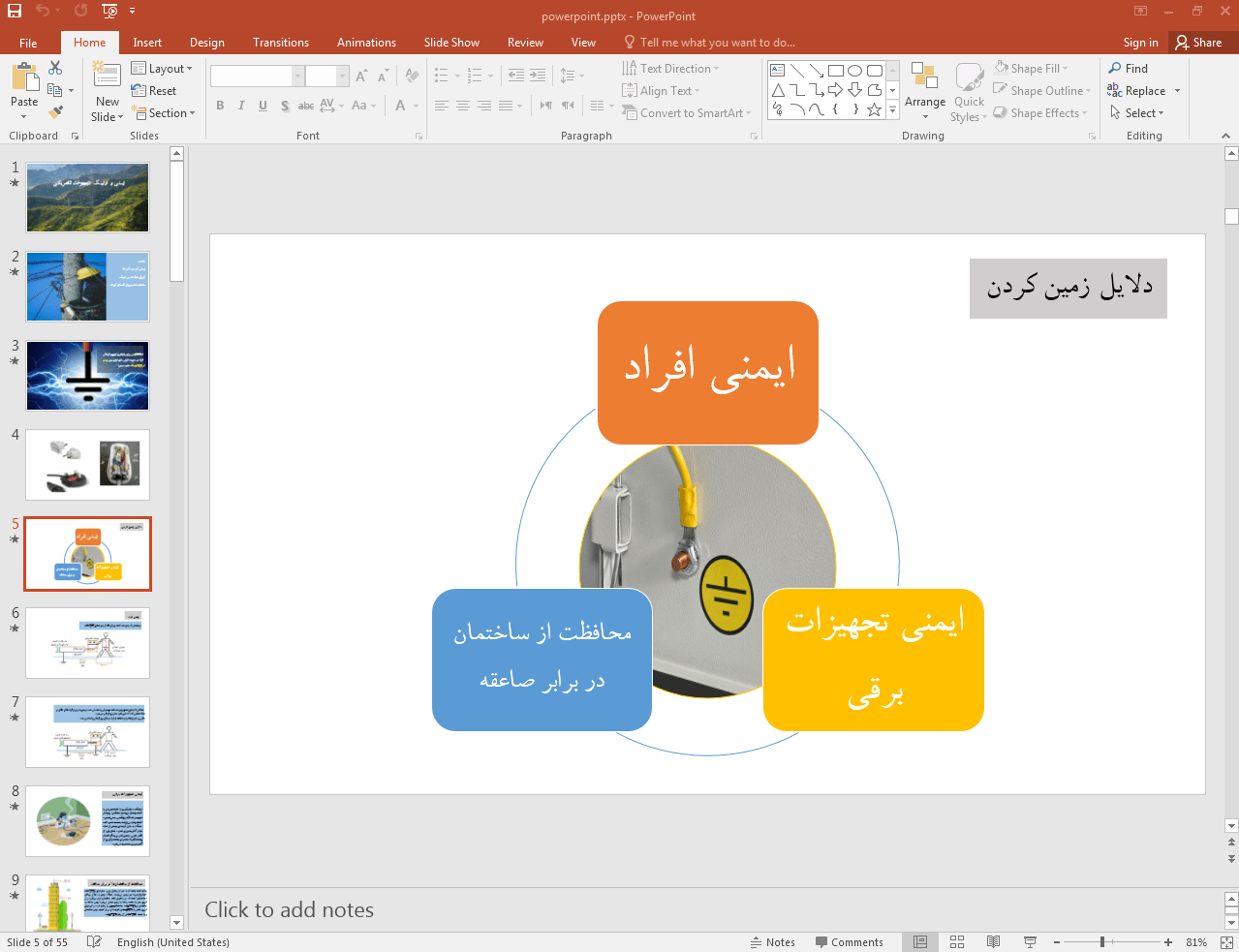

این پاورپوینت در 55 اسلاید تهیه شده و در ادامه نیز تصویر مربوط به اسلاید شماره 5 آن قرار داده شده است:

سیستم ارتینگ یا زمین کردن، یکی از مهم‌ترین اصول ایمنی در تاسیسات برقی است که به منظور حفاظت از افراد، تجهیزات و جلوگیری از بروز حوادث ناشی از جریان‌های سرگردان برق طراحی شده است. در واقع، ارتینگ به معنای ایجاد یک مسیر ایمن برای جریان برق اضافی به زمین است که در صورت بروز خطا یا نشت جریان، از افزایش ولتاژ و ایجاد جرقه جلوگیری می‌کند. این سیستم با اتصال قسمت‌های فلزی تجهیزات به زمین، پتانسیل الکتریکی آن‌ها را به صفر نزدیک کرده و از بروز شوک الکتریکی در هنگام تماس افراد با تجهیزات محافظت می‌کند. علاوه بر این، ارتینگ در عملکرد صحیح تجهیزات حفاظتی مانند فیوزها و کلیدهای محافظ جان نیز نقش بسیار مهمی دارد. به طور کلی، آشنایی با اصول و استانداردهای ارتینگ و ایمنی تجهیزات الکتریکی، برای هر فردی که با برق سر و کار دارد، ضروری است.

چرا سیستم ارتینگ مهم است؟

• حفاظت از جان انسان: در صورت بروز اتصالی بین قسمت‌های برقدار تجهیزات و بدنه فلزی آن‌ها، جریان برق به جای عبور از بدن انسان، از طریق سیم ارت به زمین هدایت می‌شود.
• حفاظت از تجهیزات: از آسیب دیدن تجهیزات در اثر افزایش ولتاژ ناشی از تخلیه‌های الکتریکی و صاعقه جلوگیری می‌کند.
• کاهش تداخل الکترومغناطیسی: به کاهش نویزهای الکتریکی و تداخلات بین تجهیزات کمک می‌کند.

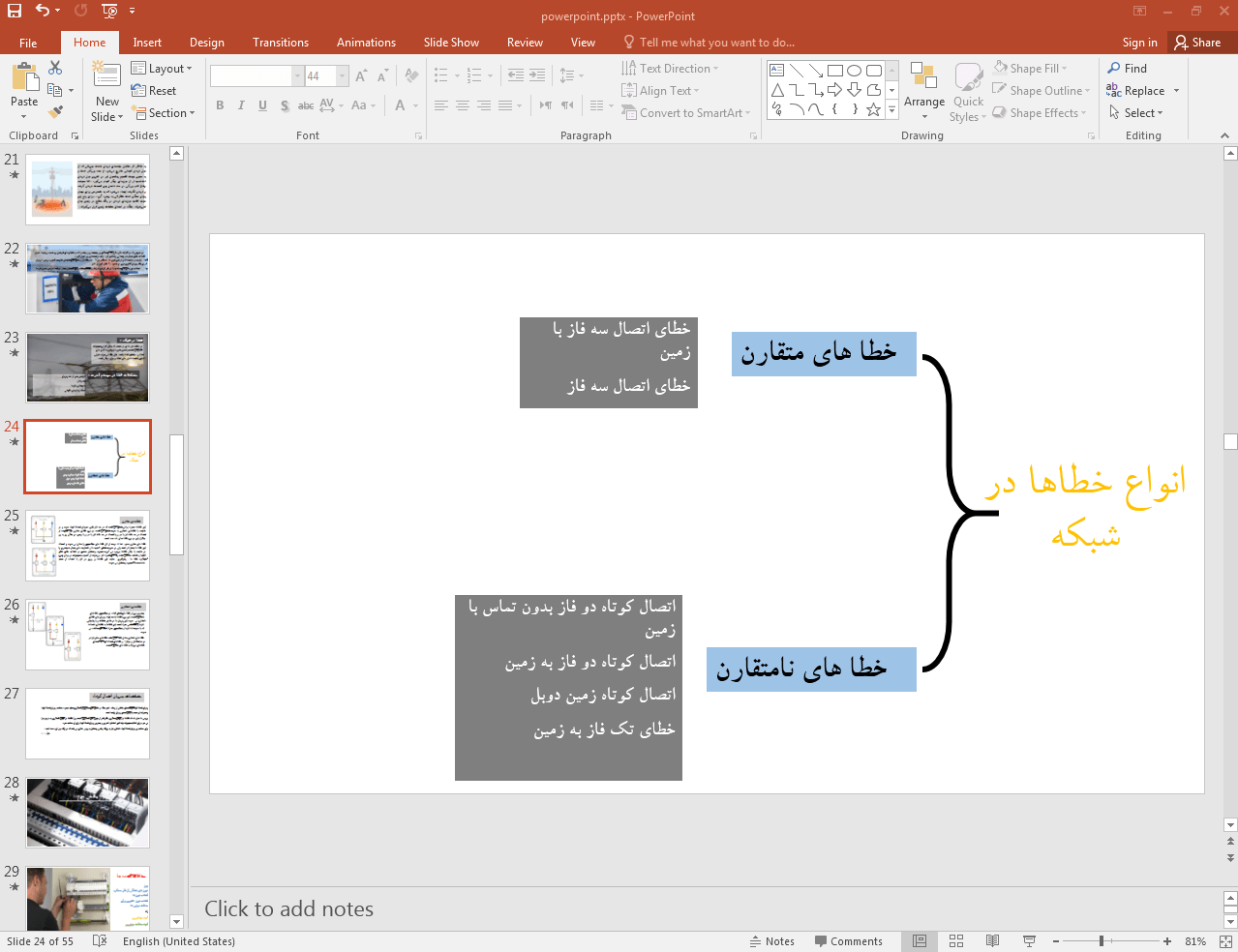

در ادامه، تصویر مربوط به اسلاید شماره 24 این پاورپوینت قرار داده شده است:

اجزای اصلی سیستم ارتینگ:

• الکترود زمین: این المان با هدایت جریان‌های ناخواسته به زمین، نقش اصلی را در این سیستم ایفا می‌کند. الکترودها معمولاً از مواد رسانا مانند مس یا فولاد ساخته می‌شوند و در خاک دفن می‌شوند.
• سیم ارت: این سیم، الکترود زمین را به تجهیزات و شین ارت متصل می‌کند. سیم ارت باید از جنس رسانا و با سطح مقطع مناسب باشد.
• شین ارت: شین ارت یک هادی مسی است که تمام سیم‌های ارت تجهیزات را به هم متصل می‌کند.

انواع سیستم ارتینگ:

• سیستم TN: در این سیستم، نقطه صفر ترانسفورماتور به زمین متصل است و بدنه تجهیزات نیز به زمین متصل می‌شود.
• سیستم TT: در این سیستم، هم نقطه صفر ترانسفورماتور و هم بدنه تجهیزات به زمین متصل می‌شوند.
• سیستم IT: در این سیستم، نقطه صفر ترانسفورماتور به زمین متصل نیست.

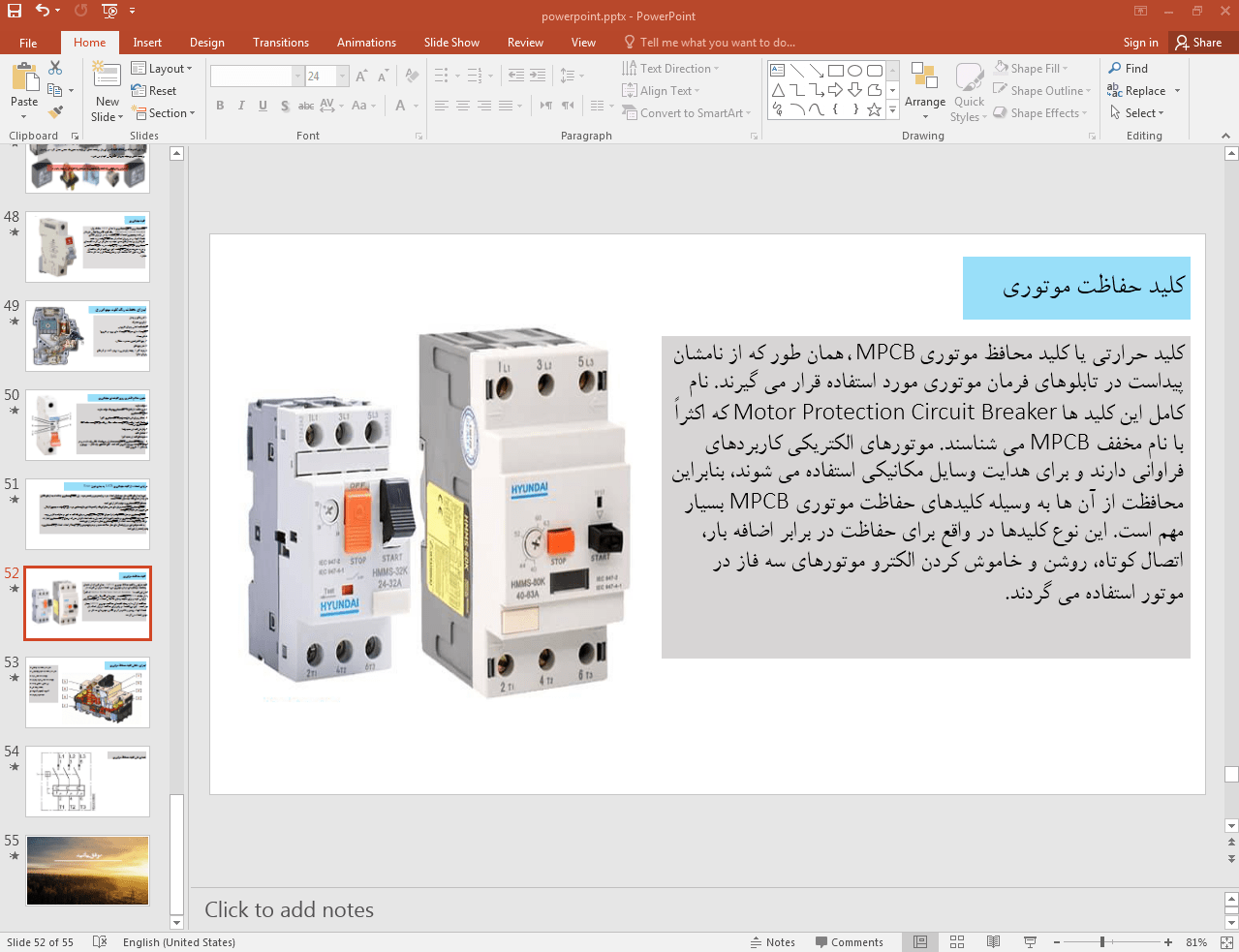

در ادامه، تصویر مربوط به اسلاید شماره 52 این پاورپوینت قرار داده شده است:

اهمیت مقاومت زمین:

مقاومت زمین، مقاومت بین الکترود زمین و یک نقطه با پتانسیل صفر در زمین است. هرچه مقاومت زمین کمتر باشد، این سیستم کارآمدتر خواهد بود. برای کاهش مقاومت زمین می‌توان از روش‌هایی مانند استفاده از الکترودهای بیشتر، افزایش سطح تماس الکترود با خاک و استفاده از مواد شیمیایی بهبود دهنده خاک استفاده کرد.

نکات مهم در اجرای سیستم ارتینگ:

• طراحی صحیح: طراحی سیستم ارتینگ باید بر اساس استانداردهای ملی و بین‌المللی انجام شود.
• اجرای دقیق: اجرای سیستم ارتینگ باید توسط افراد متخصص و با استفاده از تجهیزات مناسب انجام شود.
• بازرسی و نگهداری: سیستم ارتینگ باید به طور مرتب بازرسی و نگهداری شود تا از کارایی آن اطمینان حاصل شود.

سیستم ارتینگ نقش بسیار مهمی در ایمنی تاسیسات الکتریکی دارد. با اجرای صحیح و نگهداری مناسب از این سیستم، می‌توان از بروز حوادث ناگوار و آسیب به تجهیزات جلوگیری کرد.

• مقدمه
• دلایل زمین کردن
• ایمنی تجهیزات برقی
• محافظت از ساختمان‌ها در برابر صاعقه
• انواع ارتینگ
• روش های اجرای ارتینگ
• زمین کردن دکل ها
• روش های اندازه گیری مقاومت زمین
• خطا در شبکه
• انواع خطاها در شبکه
• خطاهای متقارن
• خطاهای نامتقارن
• مشخصات جریان اتصال کوتاه
• حفاظت کننده ها
• انواع فیوز ها
• رله ها
• حفاظت موتوری
• کلید های مینیاتوری
• عوامل موثر در انتخاب فیوزها
