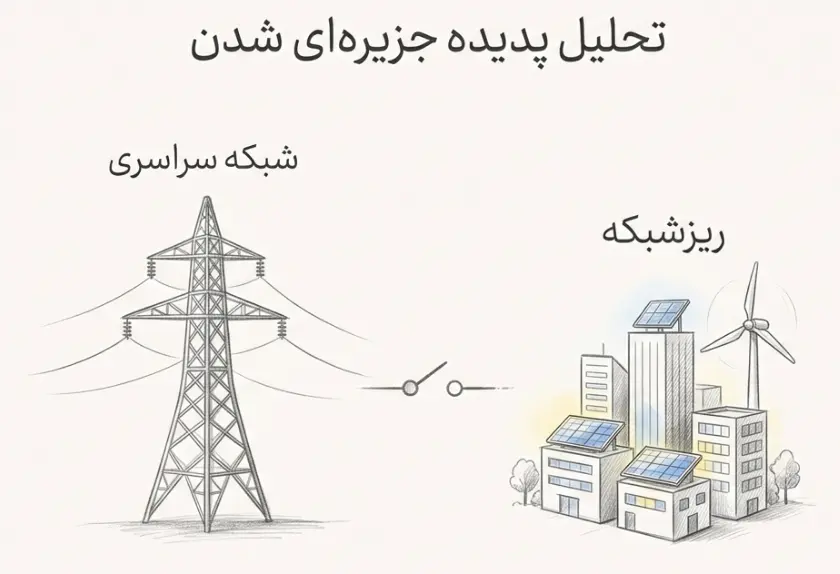

پدیده جزیره ای شدن در ریزشبکه‌های متصل به شبکه یکی از مهم‌ترین موضوعات در بهره‌برداری و حفاظت سیستم‌های قدرت مدرن به شمار می‌رود. در حالت عادی، ریزشبکه به شبکه سراسری متصل بوده و تبادل توان بین منابع تولید پراکنده، بارها و شبکه بالادست انجام می‌شود؛ اما در شرایط بروز خطا، ناپایداری یا قطع ارتباط با شبکه اصلی، ممکن است بخشی از شبکه به‌صورت ناخواسته یا برنامه‌ریزی‌شده از شبکه سراسری جدا شده و به‌صورت مستقل به کار خود ادامه دهد. این وضعیت که از آن با عنوان «جزیره ای شدن» یاد می‌شود، می‌تواند پیامدهای فنی و ایمنی متعددی به همراه داشته باشد؛ از جمله خطر برای تجهیزات و نیروهای تعمیراتی، کاهش کیفیت توان، ناپایداری فرکانس و ولتاژ، و اختلال در هماهنگی سیستم‌های حفاظتی. در عین حال، اگر این فرایند به‌صورت کنترل‌شده و طراحی‌شده انجام شود، می‌تواند به افزایش تاب‌آوری شبکه و تداوم تأمین انرژی کمک کند. بنابراین تحلیل دقیق شرایط وقوع جزیره ای شدن، روش‌های تشخیص آن و راهکارهای مدیریت این حالت، یکی از ارکان اساسی در طراحی و بهره‌برداری ریزشبکه‌های مدرن محسوب می‌شود.

ریزشبکه‌ها به‌عنوان ساختاری انعطاف‌پذیر در سیستم‌های قدرت، مجموعه‌ای از منابع تولید پراکنده مانند پنل‌های فتوولتائیک، توربین‌های بادی، دیزل ژنراتورها، سامانه‌های ذخیره‌ساز انرژی و بارهای محلی را در بر می‌گیرند که می‌توانند به‌صورت هماهنگ عمل کنند. این ساختارها معمولاً از طریق یک نقطه اتصال مشترک (PCC) به شبکه سراسری متصل می‌شوند و قابلیت عملکرد در دو مد متصل به شبکه و مد جزیره ای را دارند. اهمیت ریزشبکه‌ها در سال‌های اخیر به دلیل رشد انرژی‌های تجدیدپذیر، نیاز به افزایش قابلیت اطمینان، و حرکت به سمت شبکه‌های هوشمند دوچندان شده است. در این چارچوب، تحلیل پدیده جزیره ای شدن نه‌تنها از منظر حفاظت، بلکه از دیدگاه پایداری دینامیکی، کنترل توان و مدیریت انرژی اهمیت پیدا می‌کند. زیرا هنگام جدا شدن از شبکه اصلی، تعادل بین تولید و مصرف باید در سطح محلی حفظ شود و کوچک‌ترین عدم تعادل می‌تواند باعث انحراف شدید فرکانس یا ولتاژ گردد. از این رو، بررسی رفتار دینامیکی ریزشبکه در لحظه جدایش و پس از آن، یکی از پیش‌نیازهای طراحی الگوریتم‌های کنترلی پیشرفته است.

از منظر فنی، جزیره ای شدن می‌تواند به دو صورت عمدی (Intentional) و غیرعمدی (Unintentional) رخ دهد. در حالت غیرعمدی، وقوع خطا در شبکه بالادست یا عملکرد نادرست تجهیزات حفاظتی ممکن است منجر به باقی ماندن بخشی از شبکه در حالت برقدار شود، در حالی که از شبکه اصلی جدا شده است. این وضعیت به دلیل خطرات ایمنی، نیازمند تشخیص سریع و قطع به‌موقع است. روش‌های تشخیص جزیره ای شدن به‌طور کلی به سه دسته غیرفعال، فعال و مبتنی بر ارتباط تقسیم می‌شوند. روش‌های غیرفعال بر پایش پارامترهایی نظیر ولتاژ، فرکانس، نرخ تغییر فرکانس (ROCOF) و اعوجاج هارمونیکی تکیه دارند، در حالی که روش‌های فعال با اعمال اغتشاشات کوچک در سیستم و بررسی پاسخ آن، وضعیت جدایش را شناسایی می‌کنند. روش‌های مبتنی بر ارتباط نیز با تبادل سیگنال بین ریزشبکه و شبکه بالادست، قطع اتصال را تشخیص می‌دهند. هر یک از این روش‌ها مزایا و محدودیت‌های خاص خود را دارند؛ برای مثال، روش‌های غیرفعال ساده و کم‌هزینه‌اند اما ممکن است در ناحیه عدم تشخیص (NDZ) دچار ضعف شوند. در مقابل، روش‌های فعال دقت بیشتری دارند ولی می‌توانند کیفیت توان را تحت تأثیر قرار دهند. بنابراین تحلیل جامع پدیده جزیره ای شدن مستلزم بررسی دقیق عملکرد این روش‌ها در شرایط مختلف بار و تولید است.

علاوه بر مباحث حفاظتی، بررسی پدیده جزیره ای شدن از دیدگاه پایداری و کنترل نیز اهمیت ویژه‌ای دارد. در حالت اتصال به شبکه، فرکانس و ولتاژ عمدتاً توسط شبکه سراسری تنظیم می‌شوند و منابع تولید پراکنده معمولاً در مد کنترل توان اکتیو و راکتیو کار می‌کنند. اما پس از وقوع جزیره ای شدن، ریزشبکه باید به‌سرعت به مد کنترل ولتاژ و فرکانس (V/f Control) تغییر وضعیت دهد و یکی از منابع یا سامانه ذخیره‌ساز انرژی نقش مرجع را بر عهده گیرد. این تغییر حالت نیازمند راهبردهای کنترلی پیشرفته مانند کنترل دروپ، کنترل سلسله‌مراتبی (اولیه، ثانویه و ثالثیه) و سامانه‌های مدیریت انرژی هوشمند است. همچنین، حضور منابع تجدیدپذیر با ماهیت متناوب، پیچیدگی تحلیل را افزایش می‌دهد و لزوم استفاده از مدل‌سازی دقیق و شبیه‌سازی‌های دینامیکی را برجسته می‌سازد. در نهایت، شناخت عمیق رفتار ریزشبکه در شرایط جزیره ای شدن می‌تواند به طراحی شبکه‌هایی با تاب‌آوری بالا، کاهش خاموشی‌ها و بهبود کیفیت توان منجر شود و گامی مؤثر در مسیر توسعه شبکه‌های هوشمند و پایدار آینده باشد.
