دانلود پاورپوینت آشنایی با حفاظت دیفرانسیل ترانسفورماتورهای قدرت

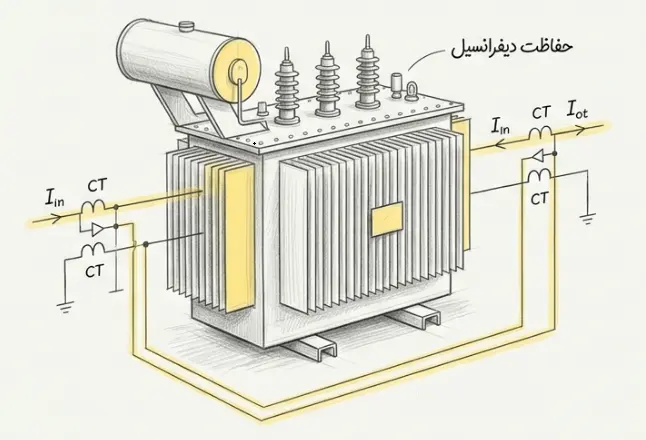

حفاظت الکتریکی از تجهیزات شبکه انتقال و توزیع، یکی از ارکان اصلی پایداری و امنیت سیستم‌های قدرت است که در این میان، حفاظت دیفرانسیل ترانسفورماتورهای قدرت به عنوان یکی از حساس‌ترین و قابل‌اعتمادترین سیستم‌های حفاظتی شناخته می‌شود. این روش حفاظتی بر پایه اصل کریشهوف استوار است، به طوری که در شرایط عادی عملکرد ترانسفورماتور، جریان ورودی به سیم‌پیچ‌های اولیه باید با جریان خروجی از سیم‌پیچ‌های ثانویه (با در نظر گرفتن نسبت تبدیل و تغییرات فاز) همخوانی داشته باشد و هرگونه عدم توازن در این جریان‌ها به عنوان نشانه‌ای از وقوع خطا در محدوده حفاظتی تلقی می‌گردد؛ در واقع حفاظت دیفرانسیل ترانسفورماتورهای قدرت با ایجاد یک ناحیه حفاظتی دقیق بین ترانس‌های جریان (CT) نصب شده در دو سمت ترانسفورماتور، امکان تشخیص سریع و تفکیک خطاهای داخلی از خطاهای خارجی را فراهم می‌آورد و به همین دلیل است که این سیستم به عنوان «حفاظت اصلی» برای ترانسفورماتورهای بزرگ و مهم در پست‌های برق نصب و راه‌اندازی می‌شود.

برای درک عمیق‌تر و شناخت کلیات این سیستم، باید ابتدا به ساختار فنی و چالش‌های ذاتی ترانسفورماتورها توجه داشت؛ چرا که یک ترانسفورماتور صرفاً یک تجهیز ایستا نیست، بلکه در لحظات کلیدزنی یا تغییرات بار، با پدیده‌های فیزیکی خاصی روبروست که می‌تواند عملکرد سیستم‌های حفاظتی را دچار اختلال کند. مهم‌ترین چالش در پیاده‌سازی حفاظت دیفرانسیل ترانسفورماتورهای قدرت، پدیده «جریان هجومی» (Inrush Current) است که هنگام برق‌دار شدن ترانسفورماتور رخ می‌دهد. در این لحظات، جریان مغناطیس‌کننده هسته می‌تواند به شدت افزایش یابد و به دلیل عدم وجود جریان متناظر در سمت دیگر، رله دیفرانسیل آن را به اشتباه به عنوان خطای داخلی تفسیر کرده و باعث تریپ (قطع) ناخواسته ترانسفورماتور شود. علاوه بر این، تفاوت در نسبت تبدیل ترانسفورماتور، اتصالات ستاره-مثلث (که باعث اختلاف فاز ۳۰ درجه‌ای بین جریان‌های دو سمت می‌شود) و همچنین تغییرات تپ‌چنجر (Tap Changer) که نسبت تبدیل را تغییر می‌دهد، همگی عواملی هستند که در مقدمات طراحی این رله‌ها باید لحاظ شوند. برای مقابله با این چالش‌ها، رله‌های مدرن از الگوریتم‌های پیشرفته‌ای نظیر تحلیل هارمونیکی (تشخیص هارمونیک دوم برای شناسایی جریان هجومی) و سیستم‌های جبران‌ساز اختلاف فاز و نسبت تبدیل استفاده می‌کنند تا از عملکرد صحیح و بدون خطای سیستم حفاظت دیفرانسیل اطمینان حاصل شود.

علاوه بر مباحث مربوط به جریان هجومی و تطبیق نسبت تبدیل، درک کلیات طراحی سیستم‌های حفاظتی نیازمند بررسی دقیق نحوه عملکرد ترانس‌های جریان (CTs) است که به عنوان چشمان بینای رله عمل می‌کنند. در سیستم حفاظت دیفرانسیل ترانسفورماتورهای قدرت، کیفیت و کلاس دقت CTهای دو طرف ترانسفورماتور اهمیت حیاتی دارد، زیرا اگر CTهای یک سمت در جریان‌های خطای بسیار بالا دچار اشباع شوند، مقدار جریان ثانویه کاهش یافته و جریان دیفرانسیل کاذبی ایجاد می‌شود که می‌تواند رله را در شرایطی که خطای خارجی سنگینی در شبکه وجود دارد، به اشتباه تحریک کند. بنابراین، مهندسان برق در مراحل مقدماتی طراحی، باید محاسبات مربوط به اشباع CT را با دقت بالا انجام دهند تا از عملکرد پایدار رله (Stability) در زمان بروز خطاهای خارجی مطمئن شوند. همچنین، بحث حفاظت در برابر خطاهای کوچک داخلی نظیر اتصال حلقه به حلقه (Turn-to-Turn Fault) نیز بسیار مهم است؛ از آنجا که این نوع خطاها جریان بسیار کمی نسبت به جریان نامی ایجاد می‌کنند، حفاظت دیفرانسیلِ کلاسیک ممکن است قادر به تشخیص آن‌ها نباشد. در نتیجه، در پست‌های حیاتی، حفاظت دیفرانسیل تنها بخشی از استراتژی حفاظتی است و در کنار آن، رله‌های بوخهلتس (Buchholz Relay) و سایر حفاظت‌های مکانیکی و الکتریکی مکمل برای پوشش کامل تمام نقاط ضعف احتمالی ترانسفورماتور به کار گرفته می‌شوند.

در نهایت، پیاده‌سازی صحیح حفاظت دیفرانسیل ترانسفورماتورهای قدرت مستلزم شناخت دقیق از توپولوژی شبکه و شرایط بهره‌برداری است، چرا که ترانسفورماتورها قلب تپنده سیستم قدرت هستند و هرگونه خطای عملکردی یا تأخیر در قطع آن‌ها می‌تواند منجر به خسارات جبران‌ناپذیر و فروپاشی بخشی از شبکه برق شود. مقدمات این حفاظت شامل تنظیمات دقیق «شیب منحنی عملکرد» (Slope) و «جریان پیکاپ» (Pick-up Current) است که باید به گونه‌ای انتخاب شوند که علاوه بر حساسیت بالا در برابر خطاهای واقعی، در برابر خطاهای گذرا و اغتشاشات سیستم نیز پایدار باقی بمانند. امروزه با ظهور رله‌های عددی (Numerical Relays)، این محاسبات پیچیده به صورت خودکار توسط نرم‌افزارهای داخلی انجام می‌شود و رله‌ها قادرند با سرعت بسیار بالا (در محدوده چند میلی‌ثانیه) وضعیت ترانسفورماتور را تحلیل کنند. در پایان باید تأکید کرد که فراتر از تنظیمات نرم‌افزاری، تست‌های دوره‌ای (Injection Testing) و نگهداری از تجهیزات جانبی، بخش جدایی‌ناپذیری از چرخه عمر یک سیستم حفاظتی موفق است؛ زیرا حتی پیشرفته‌ترین سیستم‌های حفاظتی نیز بدون اطمینان از سلامت اتصالات، کابل‌های رابط و دقت CTها، نمی‌توانند کارکرد تضمین‌شده‌ای داشته باشند و در نهایت، هم‌افزایی بین دانش طراحی حفاظتی و عملیات نگهداری دقیق، تضمین‌کننده امنیت شبکه خواهد بود.
