دانلود پاورپوینت رله بوخهلتس (Buchholz Relay): انواع و اجزا، نحوه عملکرد و شماتیک کلی
| عنوان |
مطالعه ای بر رله بوخهلتس (Buchholz Relay) |
| سال تهیه : 1405 | تعداد اسلاید : 23 |
| فرمت فایل : pptx-ppt | نوع فایل : پاورپوینت |
| کیفیت : طلایی | مناسب : دانشجویان |
رله بوخهلتس یک دستگاه حفاظتی است که در ترانسفورماتورهای روغنی برای تشخیص عیوب داخلی مانند عیب عایق، گرم شدن بیش از حد هسته و شکست هسته استفاده میشود. این رله در سال ۱۹۲۱ توسط مهندس آلمانی ماکس بوخهلتس اختراع شد.

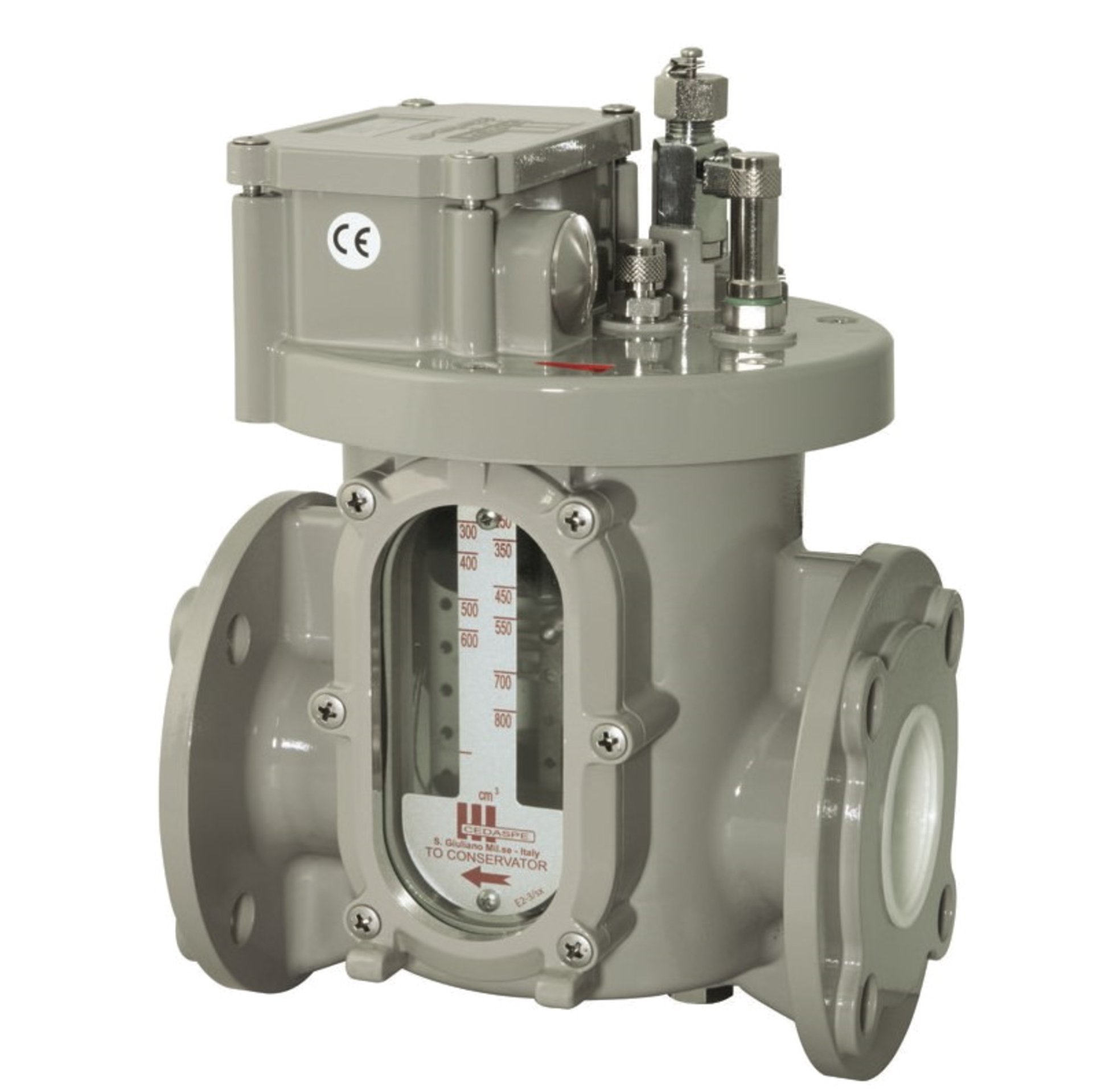

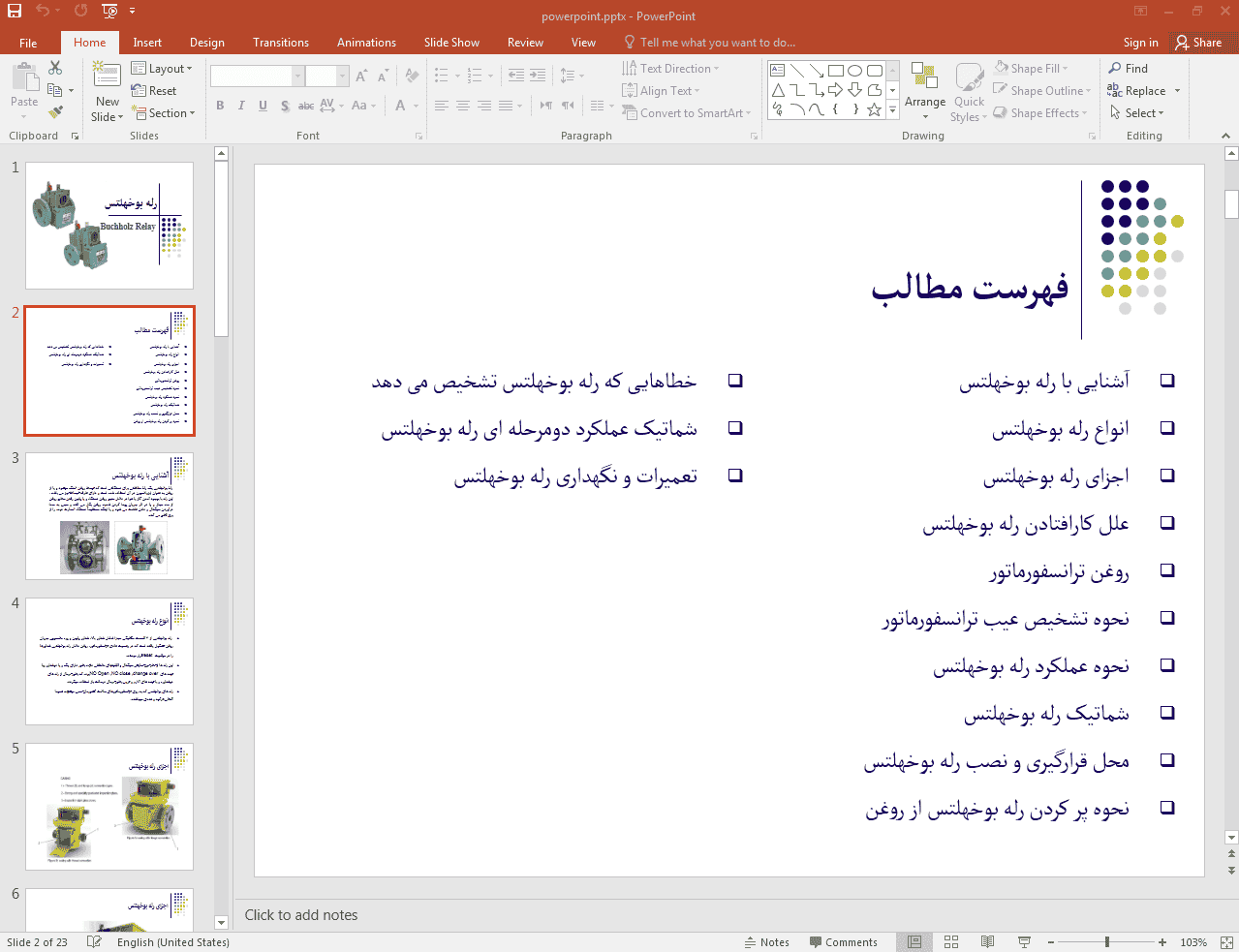

این پاورپوینت در 23 اسلاید تهیه شده و در ادامه نیز تصویر مربوط به اسلاید شماره 2 آن قرار داده شده است:
انواع رله بوخهلتس:
- رله بوخهلتس ساده: این نوع فقط یک کنتاکت دارد که در صورت بروز هرگونه عیب داخلی، مدار را قطع میکند.
- رله بوخهلتس دوگانه: این نوع دارای دو کنتاکت است که میتوانند برای عملکردهای مختلف، مانند قطع مدار و فعال کردن آلارم، تنظیم شوند.
اجزای این دستگاه:
محفظه: محفظه آن از جنس فلز یا پلاستیک است و حاوی روغن عایق ترانسفورماتور میباشد.
شناور: شناور یک قطعه توخالی است که در داخل محفظه رله بوخهلتس شناور است.
کلید جیوهای: کلید جیوهای روی شناور نصب شده است و به دو کنتاکت الکتریکی متصل است.
صفحه بافل: صفحه بافل یک صفحه فلزی است که در ورودی محفظه رله بوخهلتس نصب شده است.
کیسههای آزادسازی گاز: کیسههای آزادسازی گاز در بالای محفظه رله بوخهلتس قرار دارند و برای جمع آوری گازهای تولید شده در داخل ترانسفورماتور استفاده میشوند.

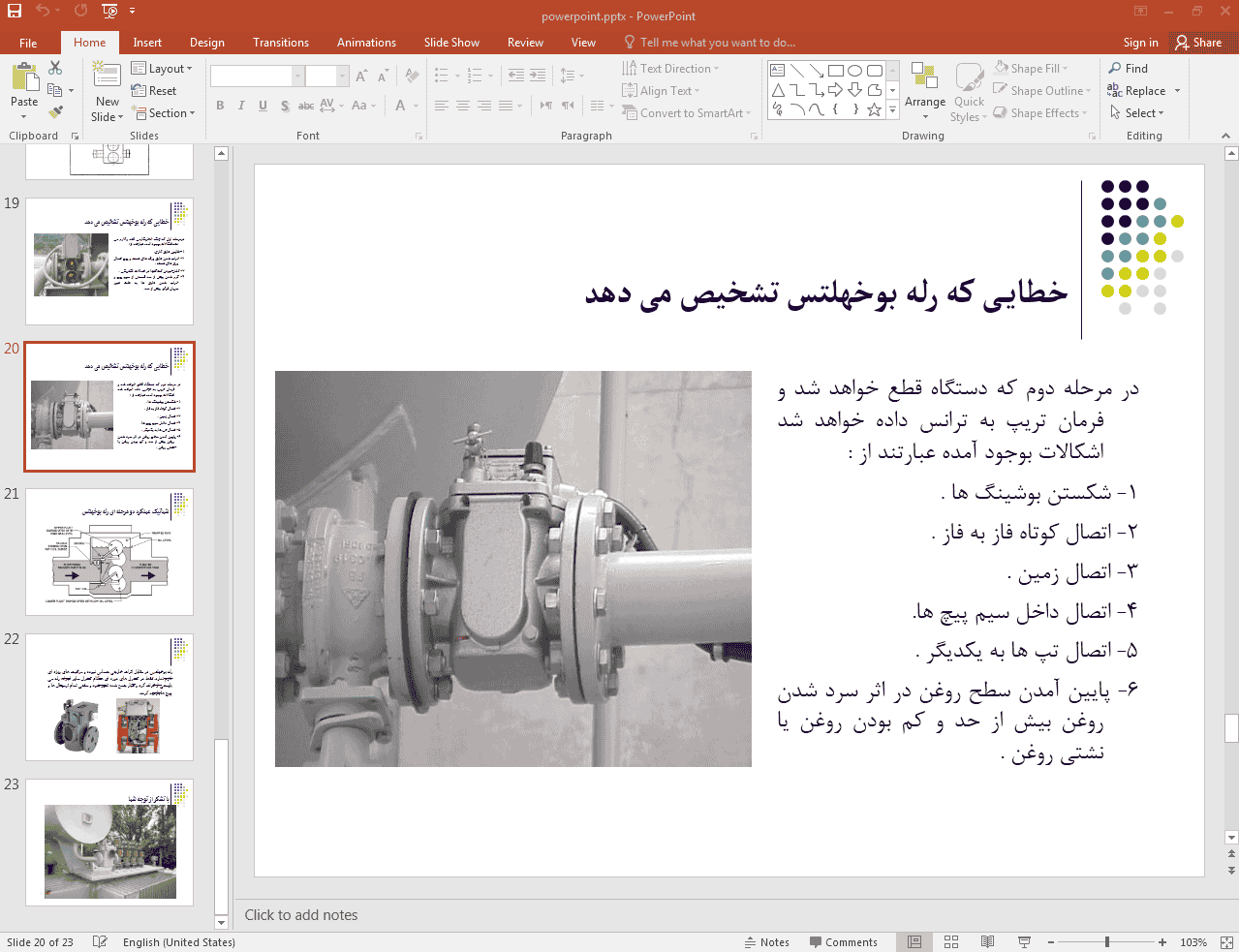

در ادامه، تصویر مربوط به اسلاید شماره 20 این پاورپوینت قرار داده شده است:
نحوه عملکرد این دستگاه:
در حالت عادی، سطح روغن در محفظه رله بوخهلتس در موقعیتی است که شناور در تماس با کلید جیوهای بالایی نیست.
در صورت بروز عیب داخلی در ترانسفورماتور، مانند عیب عایق یا گرم شدن بیش از حد هسته، گازهای تولید شده در داخل ترانسفورماتور به محفظه رله بوخهلتس منتقل میشوند. این گازها باعث افزایش سطح روغن در محفظه رله بوخهلتس میشوند.
با افزایش سطح روغن، شناور به سمت بالا حرکت میکند و در نهایت با کلید جیوهای بالایی تماس پیدا میکند. این امر باعث بسته شدن مدار و فعال شدن آلارم یا قطع مدار میشود.
کاربردهای رله بوخهلتس:
- حفاظت از ترانسفورماتورهای روغنی در برابر عیوب داخلی
- تشخیص نشتی روغن ترانسفورماتور
- کنترل سطح روغن ترانسفورماتور
مزایای این دستگاه:
- سادگی و قابل اطمینان بودن
- هزینه کم
- سهولت نصب و نگهداری
- قابلیت تشخیص طیف گستردهای از عیوب داخلی
معایب این رله:
- نیاز به منبع تغذیه خارجی
- حساسیت به لرزش
- احتمال گرفتگی در اثر رسوبات روغن
یک دستگاه حفاظتی مهم است که در ترانسفورماتورهای روغنی برای تشخیص عیوب داخلی استفاده میشود. این رله ساده، قابلاطمینان و کمهزینه است و میتواند از آسیبهای جدی به ترانسفورماتورها جلوگیری کند.
