دانلود پاورپوینت بررسی تاثیر طوفان های خورشیدی بر شبکه برق زمین

پدیده‌های کیهانی و فعالیت‌های مجاور زمین همواره بر زیست‌بوم و فناوری‌های ساخت بشر تاثیرگذار بوده‌اند، اما در این میان، وقوع طوفان های خورشیدی یکی از جدی‌ترین تهدیدهای بالقوه برای زیرساخت‌های مدرن به شمار می‌رود. این پدیده‌ها که ناشی از فوران‌های عظیم ماده و انرژی از جو خورشید هستند، مقادیر عظیمی از ذرات باردار و میدان‌های مغناطیسی شدید را روانه فضای اطراف می‌کنند. زمانی که این جریانات با میدان مغناطیسی کره زمین برخورد می‌کنند، باعث بروز اختلالات شدید و القای جریان‌های الکتریکی ناخواسته در سطوح بالایی جو و پوسته زمین می‌شوند. با توجه به وابستگی روزافزون جوامع بشری به انرژی الکتریکی و پیچیدگی روزافزون شبکه توزیع، درک دقیق نحوه شکل‌گیری این پدیده‌ها و ابعاد آسیب‌رسانی آن‌ها به یک ضرورت حیاتی برای دانشمندان و مهندسان شبکه برق تبدیل شده است تا بتوانند راهکارهای پیشگیرانه مناسبی برای مقابله با اثرات مخرب آن‌ها طراحی کنند.

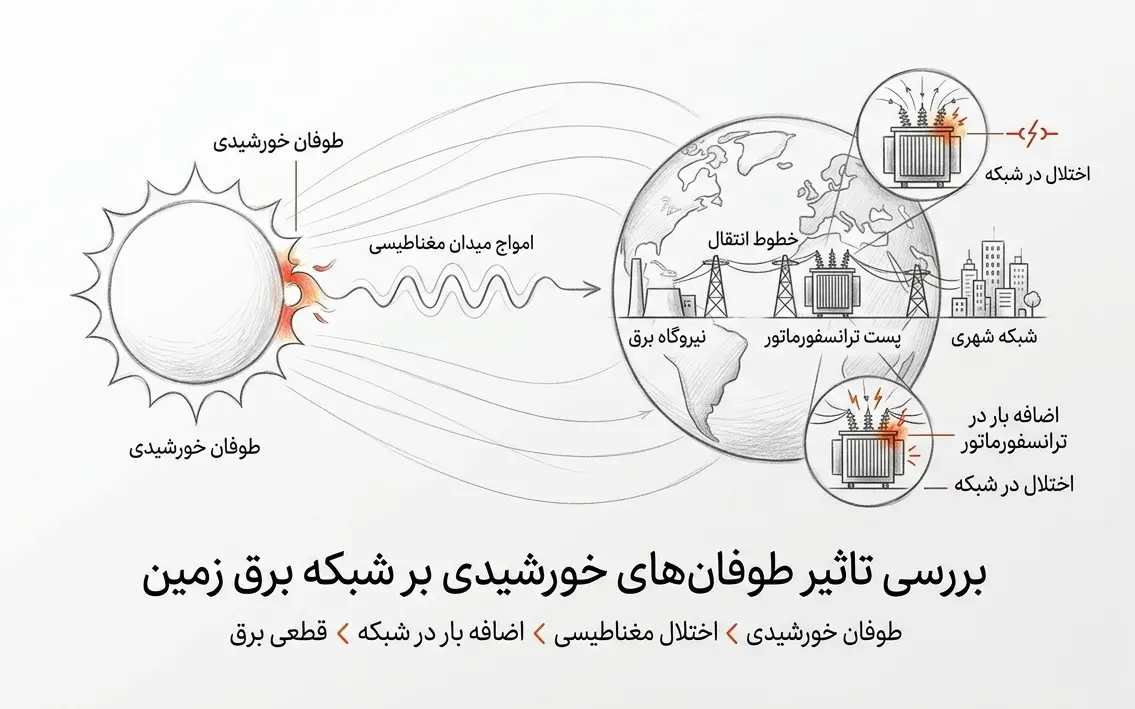

مکانیزم اصلی آسیب‌رسانی این پدیده به شبکه برق زمین، از طریق فرایندی به نام جریان‌های القایی زمین‌مغناطیسی (GIC) صورت می‌گیرد. هنگام وقوع طوفان های خورشیدی، تغییرات سریع و ناگهانی در میدان مغناطیسی زمین باعث ایجاد میدان‌های الکتریکی در پوسته زمین می‌شود. این میدان‌های الکتریکی ناپایدار، جریان‌های مستقیم (DC) با فرکانس بسیار پایین تولید می‌کنند که از طریق نقاط اتصال زمین (Earth/Ground Connections) وارد ترانسفورماتورهای فشار قوی شبکه توزیع برق می‌شوند. از آنجایی که ترانسفورماتورهای قدرت برای کار با جریان متناوب (AC) طراحی شده‌اند، ورود این جریان‌های مستقیم باعث انحراف هسته ترانسفورماتور از حالت عادی و بروز پدیده‌ای به نام اشباع مغناطیسی نیم‌موج می‌شود. این اشباع غیرعادی منجر به افزایش شدید و ناگهانی جریان تلفات، گرمازدگی شدید در سیم‌پیچ‌ها و هسته، تولید هارمونیک‌های مخرب و در نهایت افت شدید ولتاژ در خطوط انتقال می‌گردد؛ امری که می‌تواند در عرض چند ثانیه سیستم را به سمت ناپایداری سوق دهد.

پیامدهای عملیاتی و خسارت‌های ناشی از وارد شدن این جریان‌ها به شبکه، تنها به خرابی‌های موضعی محدود نمی‌شود و می‌توانند فلج‌کننده باشند. گرمای بیش از حد ایجادشده در ترانسفورماتورهای غول‌پیکر نیروگاهی می‌تواند عایق‌های داخلی آن‌ها را کاملاً ذوب کند و باعث عیب‌های دائمی یا حتی آتش‌سوزی‌های گسترده شود. تعویض یا تعمیر این ترانسفورماتورهای سنگین و سفارشی، ماه‌ها یا حتی سال‌ها زمان می‌برد و زنجیره تامین انرژی را با بحران مواجه می‌سازد. علاوه بر این، تغییرات ولتاژ و بروز هارمونیک‌های ناخواسته ممکن است عملکردهای کاذب در رله‌های حفاظتی ایجاد کرده و کلیدهای قدرت (دیسکانکتورها) را به اشتباه قطع کند. این واکنش‌های زنجیره‌ای باعث قطعی‌های سراسری و طولانی‌مدت برق (Blackouts) در مناطق جغرافیایی وسیع می‌شوند؛ مشابه اتفاقی که در سال ۱۹۸۹ میلادی در استان کبک کانادا رخ داد و بر اثر یکی از همین طوفان های خورشیدی شدید، شبکه برق کل منطقه در کمتر از ۹۰ ثانیه فروپاشید و میلیون‌ها نفر را در تاریکی و سرمای مطلق فرو برد.

برای جلوگیری از فروپاشی کلی زیرساخت‌های انرژی در زمان وقوع طوفان های خورشیدی آینده، دانشمندان و مهندسان در حال توسعه استراتژی‌های پایش، پیش‌بینی و مقاوم‌سازی جامع هستند. شبکه ماهواره‌ای پیش‌اخطار فضایی نقش مهمی در شناسایی زودهنگام فوران‌های خورشیدی ایفا می‌کند تا به اپراتورهای شبکه برق چند ساعت زمان دهد تا اقدامات اضطراری را آغاز کنند. این اقدامات پیشگیرانه شامل کاهش بار خطوط فشار قوی، از مدار خارج کردن موقت ترانسفورماتورهای حساس، تغییر آرایش شبکه برای توزیع بهتر فشار و استفاده از تجهیزات خنثی‌کننده جریان زمین مانند خازن‌ها و مقاومت‌های سری در نقطه خنثی ترانسفورماتورها است. همچنین طراحی ترانسفورماتورهای مقاوم‌تر در برابر اشباع مغناطیسی و بهره‌گیری از هوش مصنوعی برای مدل‌سازی رفتاری شبکه در شرایط بحرانی، از دیگر برنامه‌های کلیدی است تا مطمئن شویم شبکه برق زمین در برابر این پدیده‌های شگفت‌انگیز اما ویرانگر شکننده نخواهد بود.
