دانلود پاورپوینت آشنایی با مبدل های چندسطحی در سیستم های الکترونیک قدرت

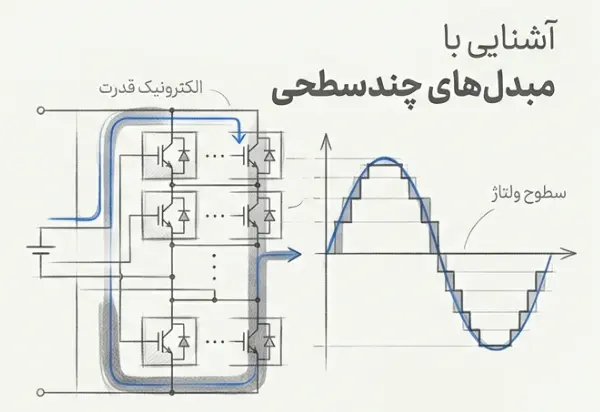

مبدل های چندسطحی یکی از مهم‌ترین پیشرفت‌ها در حوزه الکترونیک قدرت به شمار می‌آیند که با هدف بهبود کیفیت توان، کاهش اعوجاج هارمونیکی و افزایش راندمان سیستم‌های تبدیل انرژی توسعه یافته‌اند. در ساختار این مبدل ها، به جای استفاده از دو سطح ولتاژ (مثبت و منفی) مانند اینورترهای کلاسیک، از چندین سطح ولتاژ استفاده می‌شود تا شکل موج خروجی به موج سینوسی ایده‌آل نزدیک‌تر شود. این ویژگی باعث کاهش تنش ولتاژی روی کلیدهای نیمه‌هادی، کاهش تلفات سوئیچینگ و بهبود عملکرد در توان‌های بالا می‌گردد. مبدل های چندسطحی به‌ویژه در کاربردهای ولتاژ و توان بالا مانند سیستم‌های انتقال انرژی، درایوهای صنعتی، منابع تغذیه پیشرفته و انرژی‌های تجدیدپذیر جایگاه ویژه‌ای پیدا کرده‌اند. ساختار مدولار، قابلیت مقیاس‌پذیری و امکان کنترل دقیق ولتاژ و جریان از دیگر مزایای مهم این نوع مبدل ها است که آن‌ها را به گزینه‌ای مناسب برای سیستم‌های قدرت مدرن تبدیل کرده است.

برای درک بهتر عملکرد مبدل های چندسطحی، ابتدا لازم است با مفاهیم پایه‌ای الکترونیک قدرت آشنا شویم. الکترونیک قدرت شاخه‌ای از مهندسی برق است که به تبدیل و کنترل انرژی الکتریکی با استفاده از ادوات نیمه‌هادی مانند دیود، تریستور، IGBT و MOSFET می‌پردازد. در این حوزه، هدف اصلی تبدیل انرژی از یک سطح ولتاژ یا فرکانس به سطحی دیگر با بیشترین راندمان و کمترین تلفات است. مبدل ها به طور کلی به دو دسته AC به DC (یکسوساز)، DC به AC (اینورتر)، DC به DC و AC به AC تقسیم می‌شوند. در این میان، کیفیت شکل موج خروجی و میزان اعوجاج هارمونیکی از اهمیت بالایی برخوردار است، زیرا هارمونیک‌ها می‌توانند موجب افزایش تلفات، گرم شدن تجهیزات و کاهش طول عمر سیستم شوند. مبدل های چندسطحی با ایجاد سطوح ولتاژی بیشتر، امکان تقریب دقیق‌تر موج سینوسی را فراهم کرده و در نتیجه اعوجاج کل هارمونیکی (THD) را به طور قابل توجهی کاهش می‌دهند. این موضوع به‌ویژه در شبکه‌های قدرت و کاربردهای صنعتی که حساسیت بالایی نسبت به کیفیت توان دارند، بسیار حائز اهمیت است.

از نظر ساختاری، مبدل های چندسطحی دارای توپولوژی‌های مختلفی هستند که هر یک ویژگی‌ها و کاربردهای خاص خود را دارند. سه ساختار رایج شامل مبدل دیود کلمپ (NPC)، مبدل خازن شناور (Flying Capacitor) و مبدل آبشاری (Cascaded H-Bridge) هستند. در ساختار NPC از دیودها برای تثبیت سطوح ولتاژ میانی استفاده می‌شود و این امر باعث توزیع مناسب تنش ولتاژ بین کلیدها می‌گردد. در ساختار خازن شناور، خازن‌ها نقش ایجاد و تثبیت سطوح مختلف ولتاژ را بر عهده دارند که البته نیازمند استراتژی‌های کنترلی دقیق برای متعادل‌سازی ولتاژ خازن‌ها است. در ساختار آبشاری، چندین سلول H-Bridge به صورت سری به هم متصل می‌شوند و هر سلول می‌تواند یک سطح ولتاژ مستقل تولید کند؛ این ساختار به دلیل مدولار بودن و انعطاف‌پذیری بالا در سیستم‌های انرژی تجدیدپذیر و درایوهای توان بالا بسیار پرکاربرد است. انتخاب هر یک از این توپولوژی‌ها به عواملی مانند سطح ولتاژ، توان مورد نیاز، پیچیدگی کنترلی و هزینه بستگی دارد.

از دیدگاه کنترلی، مبدل های چندسطحی نیازمند روش‌های مدولاسیون پیشرفته‌تری نسبت به مبدل های دو سطحی هستند. روش‌هایی مانند مدولاسیون پهنای پالس سینوسی (SPWM)، مدولاسیون بردار فضایی (SVM) و روش‌های مبتنی بر بهینه‌سازی برای تولید پالس‌های کلیدزنی مورد استفاده قرار می‌گیرند. هدف این روش‌ها تولید ولتاژی با کمترین اعوجاج، کمترین تلفات سوئیچینگ و توزیع متعادل ولتاژ بین کلیدها و خازن‌ها است. علاوه بر این، در کاربردهای عملی مسائل مهمی مانند بالانس ولتاژ خازن‌ها، حفاظت در برابر اضافه‌ولتاژ و اضافه‌جریان، و طراحی سیستم‌های خنک‌کننده نیز مطرح می‌شود. پیشرفت در فناوری نیمه‌هادی‌ها و الگوریتم‌های کنترلی دیجیتال باعث شده است که استفاده از مبدل های چندسطحی روزبه‌روز گسترده‌تر شود. امروزه این مبدل ها نقش کلیدی در شبکه‌های هوشمند، سامانه‌های HVDC، خودروهای الکتریکی و نیروگاه‌های خورشیدی و بادی ایفا می‌کنند و انتظار می‌رود در آینده نیز سهم بیشتری از بازار سیستم‌های تبدیل انرژی را به خود اختصاص دهند.
