موتورهای الکتریکی بدون جاروبک که به اختصار BLDC نیز نامیده می‌شوند، نسل پیشرفته‌ای از ماشین‌های الکترومغناطیسی هستند که با حذف جاروبک‌ها و کموتاتورهای مکانیکی، انقلابی در صنعت پیشرانه‌های الکتریکی ایجاد کرده‌اند. اصول کارکرد این سیستم‌ها بر پایه اثر متقابل میدان‌های مغناطیسی است؛ به این صورت که سیم‌پیچی‌های استاتور با جریان مستقیم تکه‌تکه تغذیه می‌شوند تا یک میدان مغناطیسی گردان ایجاد کنند و استوانه روتور، که حاوی آهنرباهای دائمی است، این میدان را دنبال کرده و به دوران درمی‌آید. حذف اصطکاک مکانیکی جاروبک‌ها نه تنها راندمان انرژی را به شکل چشمگیری افزایش می‌دهد، بلکه نیاز به سرویس و نگهداری را به حداقل رسانده و از ایجاد جرقه و نویزهای الکترومغناطیسی جلوگیری می‌کند. به همین دلیل، موتورهای الکتریکی بدون جاروبک در طیف گسترده‌ای از فناوری‌های مدرن، از پهپادها و خودروهای برقی گرفته تا تجهیزات پزشکی دقیق و لوازم خانگی پیشرفته، به عنوان گزینه اول انتخاب می‌شوند.

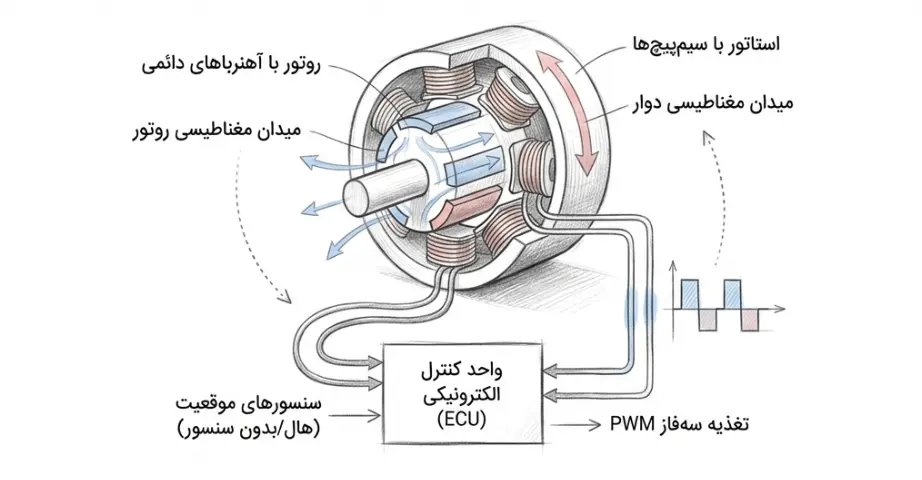

ساختار مغناطیسی و اصول عملکردی این سیستم‌ها متکی بر عملکرد یک کموتاتور الکترونیکی دقیق به جای اجزای مکانیکی قدیمی است. در یک موتور الکتریکی بدون جاروبک، جایگاه آهنرباها و سیم‌پیچ‌ها معکوس شده است؛ آهنرباهای دائمی روی روتور قرار دارند و سیم‌پیچ‌های فاز روی استاتور تعبیه شده‌اند. برای اینکه روتور به طور پیوسته بچرخد، جریان در سیم‌پیچ‌های استاتور باید دقیقاً بر اساس موقعیت لحظه‌ای روتور تغییر جهت دهد. این فرآیند که کلید اصلی کارکرد موتور است، نیازمند شناسایی لحظه‌ای زاویه روتور است. این کار معمولاً از طریق سنسورهای اثر هال (Hall Effect Sensors) که روی استاتور نصب شده‌اند انجام می‌شود تا موقعیت قطب‌های مغناطیسی روتور را تشخیص دهند؛ اما در سیستم‌های پیشرفته‌تر، تکنیک‌های بدون سنسور (Sensorless) با اندازه‌گیری نیروی محرکه الکتریکی معکوس (Back-EMF) در سیم‌پیچ‌های غیرفعال استفاده می‌شود. بر اساس این اطلاعات موقعیتی، یک اینورتر سه‌فاز متشکل از کلیدهای نیمه‌هادی (مانند MOSFET یا IGBT) جریان متناوبی را به سیم‌پیچ‌ها تزریق می‌کند که همواره زاویه مناسبی بین میدان استاتور و روتور حفظ شود تا بیشترین گشتاور ممکن تولید گردد.

کنترل دقیق موتورهای الکتریکی بدون جاروبک متکی بر الگوریتم‌های نرم‌افزاری و مدارهای الکترونیک قدرت پیشرفته است که امکان تنظیم سرعت، گشتاور و موقعیت را با دقت بسیار بالا فراهم می‌سازند. ساده‌ترین روش کنترل، روش کموتاسیون ذوزنقه‌ای یا شش‌پله‌ای است که در هر لحظه تنها دو فاز از سه فاز موتور فعال بوده و جریان به صورت پله‌ای تغییر می‌کند؛ این روش ساختاری ساده دارد اما می‌تواند باعث ایجاد ریپل گشتاور و نویز صوتی شود. برای دستیابی به عملکردی نرم‌تر، بی‌صداتر و با کارایی بالاتر، روش کموتاسیون سینوسی و به ویژه کنترل برداری یا کنترل جهت‌دهی شده به میدان (FOC – Field Oriented Control) به کار گرفته می‌شود. در روش FOC، جریان‌های سه‌فاز موتور به دو مؤلفه مستقل تولیدکننده گشتاور و تولیدکننده شار مغناطیسی تجزیه می‌شوند. این کار به سیستم کنترل اجازه می‌دهد تا مانند یک موتور DC دارای جاروبک، گشتاور و سرعت را به صورت کاملاً مستقل و با پاسخ دینامیکی بسیار سریع تنظیم کند، که برای کاربردهای حساسی مانند روباتیک صنعتی و سیستم‌های فرمان برقی خودرو حیاتی است.

علاوه بر روش‌های کنترل پایه، سیستم‌های مدرن شامل حلقه‌های بازخورد پیچیده‌ای هستند که پایداری و ایمنی کل مجموعه را تضمین می‌کنند. در مدار کنترل یک موتور الکتریکی بدون جاروبک، معمولاً از کنترل‌کننده‌های کلاسیک مانند PID یا الگوریتم‌های هوشمندتر بر پایه منطق فازی و شبکه عصبی برای تنظیم حلقه سرعت و جریان استفاده می‌شود. تغییرات بار، نوسانات ولتاژ ورودی و تغییرات دمایی می‌تواند رفتار الکترومغناطیسی موتور را تحت تاثیر قرار دهد؛ از این رو میکروکنترلرها یا تراشه‌های پردازش سیگنال دیجیتال (DSP) با نمونه‌برداری مداوم از جریان، ولتاژ و سرعت، پارامترهای PWM (مدولاسیون پهنای پالس) را به صورت لحظه‌ای تعدیل می‌کنند. این سطح از کنترل دقیق نه تنها باعث افزایش طول عمر موتور و کاهش تلفات حرارتی می‌شود، بلکه قابلیت‌هایی مانند ترمز الکترونیکی بازبازیافتی (Regenerative Braking) را ممکن می‌سازد که در آن انرژی جنبشی در هنگام کاهش سرعت به انرژی الکتریکی تبدیل شده و به باتری بازگردانده می‌شود. مجموع این خصوصیات منحصر‌به‌فرد، موتورهای بدون جاروبک را به یکی از ارکان اصلی صنعت امروزی و آینده فناوری‌های توان‌محور تبدیل کرده است.
